Wer einen Motor auf einer Zeichnung verstehen möchte, scheitert oft nicht an der Technik, sondern an fehlenden Orientierungspunkten. Eine gute beschriftete Darstellung zeigt, wo Zylinderkopf, Kolben, Pleuel und Kurbelwelle sitzen und wie diese Teile zusammenarbeiten. Ich erkläre den klassischen Viertaktmotor von oben nach unten, ordne die wichtigsten Bauteile ein und zeige, woran sich Otto-, Diesel- und Elektromotoren unterscheiden.
Die wichtigsten Bauteile auf einen Blick
- Zylinderkopf und Ventile steuern den Gaswechsel im Brennraum.
- Kolben, Pleuel und Kurbelwelle wandeln Verbrennungsdruck in Drehbewegung um.
- Ein Viertaktmotor durchläuft Ansaugen, Verdichten, Arbeiten und Ausstoßen.
- Die Kurbelwelle dreht sich pro Arbeitsspiel zweimal um 360 Grad.
- Eine beschriftete Schnittzeichnung ist besonders nützlich für Unterricht, Fehlersuche und Wartung.
Die beschriftete Schnittzeichnung richtig lesen

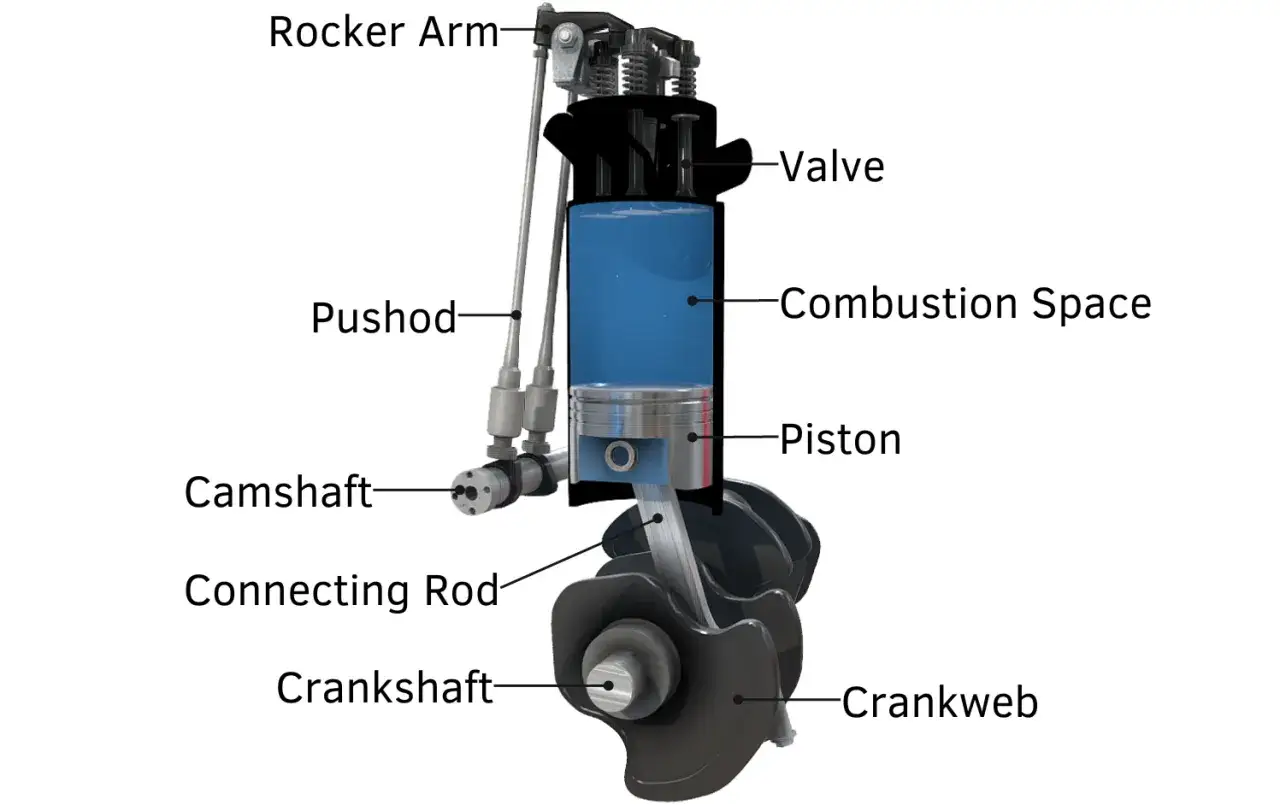

Die meisten Darstellungen zum Thema Motoraufbau mit Beschriftung zeigen einen vereinfachten Einzylinder- oder Vierzylindermotor im Schnitt. Der Schnitt entfernt die Außenwand des Motors, damit die inneren Bewegungen sichtbar werden. Das Bild ist deshalb kein realistisches Foto, sondern eine technische Übersetzung der wichtigsten Funktionen.
Ich lese solche Zeichnungen grundsätzlich von oben nach unten. Oben liegen die Bauteile für den Gaswechsel und die Zündung, in der Mitte der Arbeitsraum mit Kolben und Zylinder, unten die Kurbelmechanik und die Schmierung. Diese räumliche Ordnung hilft mehr als das bloße Auswendiglernen von Fachbegriffen.
Wichtig ist außerdem die Perspektive. Ein Pfeil kann auf ein einzelnes Ventil, auf einen Kanal oder auf den gesamten Zylinderkopf zeigen. Bei einer guten Grafik stehen deshalb nicht nur die Namen, sondern auch eindeutige Hinweislinien und eine klare Legende.
Die wichtigsten Motorteile von oben nach unten
Zylinderkopf und Brennraum
Der Zylinderkopf verschließt den Zylinder nach oben. In ihm befinden sich beim Viertaktmotor meist die Einlass- und Auslasskanäle, die Ventile sowie Teile der Ventilsteuerung. Beim Ottomotor sitzt zusätzlich die Zündkerze im Bereich des Brennraums, beim Dieselmotor übernimmt die Einspritzdüse die zentrale Aufgabe der Kraftstoffzufuhr.
Der Brennraum ist der Bereich, in dem sich das verdichtete Luft-Kraftstoff-Gemisch oder die verdichtete Luft befindet. Seine Form beeinflusst die Verbrennung, die Leistung und die Abgaswerte. Schon kleine Unterschiede bei Ventilstellung, Einspritzung oder Zündzeitpunkt verändern den Ablauf deutlich.
Zylinder, Kolben und Kolbenringe
Der Zylinder führt den Kolben auf einer geraden Bahn. Der Kolben bewegt sich zwischen oberem und unterem Totpunkt, also zwischen seinen beiden Endlagen. Seine Kolbenringe dichten den Brennraum ab, halten Verbrennungsgase zurück und helfen dabei, Öl im Kurbelgehäuse zu halten.
Auf einer Zeichnung ist der Kolben meist leicht unterhalb des Zylinderkopfs zu erkennen. Die Kolbenringe werden nicht immer einzeln beschriftet, sind für die Funktion aber entscheidend. Verschlissene Ringe können zu höherem Ölverbrauch, Leistungsverlust und bläulichem Abgas führen.
Pleuel und Kurbelwelle
Das Pleuel verbindet den Kolben mit der Kurbelwelle. Es überträgt die Auf- und Abbewegung des Kolbens auf den Kurbelzapfen. Die Kurbelwelle macht daraus eine kontinuierliche Drehbewegung, die später über Kupplung, Getriebe und Antriebswellen an die Räder weitergegeben wird.
Der Begriff Kurbel beschreibt dabei die versetzte Lagerstelle an der Welle. Genau dieser Versatz erzeugt die notwendige Hebelwirkung. In der Praxis wird dieser Teil oft unterschätzt, obwohl hier hohe Kräfte und wechselnde Belastungen auftreten.
Motorblock, Kurbelgehäuse und Ölwanne
Der Motorblock trägt die Zylinder und nimmt viele Lager- und Dichtflächen auf. Darunter liegt je nach Bauform das Kurbelgehäuse, in dem sich Kurbelwelle und Pleuel bewegen. Die Ölwanne bildet den unteren Abschluss und sammelt das Schmieröl.
Bei modernen Motoren gehören außerdem Ölkanäle, Kühlmittelkanäle und verschiedene Sensoren zum Gesamtaufbau. Eine einfache Schulzeichnung lässt diese Bereiche häufig weg. Das ist didaktisch sinnvoll, solange klar bleibt, dass die Darstellung nur die Grundfunktion erklärt.
| Bauteil | Hauptaufgabe |
|---|---|
| Zylinderkopf | Verschließt den Zylinder und enthält Ventile, Kanäle und je nach Motor Zündkerze oder Einspritzdüse. |
| Kolben | Nimmt den Verbrennungsdruck auf und bewegt sich im Zylinder. |
| Pleuel | Überträgt die Kolbenbewegung auf die Kurbelwelle. |
| Kurbelwelle | Wandelt die Hubbewegung in Drehbewegung um. |
| Nockenwelle | Öffnet und schließt die Ventile zum passenden Zeitpunkt. |
| Ölwanne | Sammelt das Motoröl am unteren Ende des Motors. |
So arbeitet der Viertaktmotor
Die Bauteile werden erst verständlich, wenn man ihren zeitlichen Zusammenhang betrachtet. Beim klassischen Viertaktmotor benötigt ein vollständiges Arbeitsspiel vier Kolbenhübe und zwei Umdrehungen der Kurbelwelle. Die Nockenwelle dreht sich dabei nur einmal, weil jedes Ventil pro Arbeitsspiel genau passend betätigt werden muss.
| Takt | Kolbenbewegung | Ventilstellung | Vorgang |
|---|---|---|---|
| Ansaugen | Nach unten | Einlass offen | Luft oder Luft-Kraftstoff-Gemisch strömt in den Zylinder. |
| Verdichten | Nach oben | Beide geschlossen | Die Füllung wird verdichtet und erwärmt sich. |
| Arbeiten | Nach unten | Beide geschlossen | Verbrennung und Druck treiben den Kolben nach unten. |
| Ausstoßen | Nach oben | Auslass offen | Abgase werden aus dem Zylinder gedrückt. |
Beim Ottomotor entzündet die Zündkerze das verdichtete Gemisch. Beim Dieselmotor wird zunächst nur Luft stark verdichtet; der eingespritzte Kraftstoff entzündet sich anschließend durch die hohe Temperatur. Diese Unterscheidung erklärt, warum beschriftete Abbildungen bei beiden Motortypen unterschiedlich aussehen können.
Ein häufiger Denkfehler besteht darin, den Arbeitstakt mit jedem Kolbenhub gleichzusetzen. Tatsächlich liefert ein einzelner Zylinder nur in einem von vier Takten direkt Antriebsleistung. Das Schwungrad speichert Bewegungsenergie und hilft dabei, die übrigen Takte gleichmäßig zu überwinden.
Otto-, Diesel- und Elektromotor im Vergleich
Der Ausdruck Motor ist sehr allgemein. Eine beschriftete Schnittzeichnung eines Verbrennungsmotors passt nicht automatisch zu einem Elektromotor. Ich würde deshalb immer zuerst prüfen, ob im Bild ein Brennraum mit Kolben oder ein Stator-Rotor-System dargestellt ist.
| Motortyp | Typische Bauteile | Prinzip | Besonderheit |
|---|---|---|---|
| Ottomotor | Zündkerze, Kolben, Ventile, Kurbelwelle | Fremdzündung eines Luft-Kraftstoff-Gemischs | Die Zündkerze gibt den Zündimpuls. |
| Dieselmotor | Einspritzdüse, Kolben, Ventile, Kurbelwelle | Selbstzündung durch hohe Verdichtung | Der Kraftstoff wird erst kurz vor der Verbrennung eingespritzt. |
| Elektromotor | Stator, Rotor, Wicklungen, Welle, Lager | Elektromagnetische Kraft erzeugt Drehung | Es gibt keinen Brennraum und keinen Viertaktzyklus. |
Beim Elektromotor liegt der feste Stator außen und erzeugt zusammen mit seinen Wicklungen ein Magnetfeld. Der drehende Rotor befindet sich im Inneren und gibt das Drehmoment an die Welle ab. Begriffe wie Kolben, Pleuel oder Auslassventil gehören dort nicht hin.
Auch bei Verbrennungsmotoren gibt es weitere Bauformen, etwa Reihen-, V- und Boxermotoren. Die Grundteile bleiben ähnlich, doch ihre Anordnung verändert sich. Ein V-Motor besitzt beispielsweise zwei Zylinderbänke, während ein Reihenmotor die Zylinder in einer Linie anordnet.
Eine gute Beschriftung für Unterricht und Werkstatt erstellen
Wer selbst eine Skizze anfertigt, sollte nicht jedes sichtbare Detail eintragen. Für eine erste Übersicht genügen zehn bis zwölf Kernbegriffe. Zu viele Pfeile machen das Bild unübersichtlich und erschweren gerade Anfängern die Orientierung.
- Den Motortyp festlegen, zum Beispiel Otto-Viertaktmotor oder Elektromotor.
- Die Baugruppen räumlich ordnen, bei einem Verbrennungsmotor von Zylinderkopf bis Ölwanne.
- Bewegliche Teile farblich von festen Gehäuseteilen unterscheiden.
- Hinweislinien so führen, dass sie sich nicht kreuzen.
- Jede Beschriftung mit einer kurzen Funktionsangabe ergänzen.
Für ein Arbeitsblatt kann man zwei Versionen anlegen. Die unbeschriftete Grafik eignet sich zum Üben, während die vollständige Variante als Kontrollblatt dient. Ich finde diese Kombination besonders wirksam, weil sie nicht nur das Wiedererkennen, sondern auch das aktive Zuordnen trainiert.
Lesen Sie auch: Wie funktioniert ein Gleichstrommotor? Aufbau und Antrieb
Typische Fehler bei der Zuordnung
- Kolben und Pleuel verwechseln bedeutet, Führung und Kraftübertragung falsch zuzuordnen.
- Die Nockenwelle wird manchmal mit der Kurbelwelle verwechselt, obwohl sie unterschiedliche Aufgaben haben.
- Ein Pfeil auf den Brennraum wird fälschlich als Zylinderkopf bezeichnet.
- Bei Dieselmotoren wird die Einspritzdüse mit einer Zündkerze gleichgesetzt.
- Ölwanne und Kurbelgehäuse werden in vereinfachten Zeichnungen nicht immer getrennt dargestellt.
Bei einer technischen Prüfung hilft es, nicht nur den Namen zu lernen, sondern die Funktion laut zu erklären. Wer sagen kann, dass die Kurbelwelle die Hubbewegung in Drehbewegung umwandelt, hat das Prinzip verstanden und verlässt sich nicht allein auf die Position eines Pfeils.
Was eine gute Motorzeichnung zusätzlich verrät
Eine beschriftete Darstellung zeigt mehr als eine Sammlung von Bauteilen. Sie macht sichtbar, welche Teile feststehen, welche sich bewegen und wo Kräfte übertragen werden. Genau darin liegt ihr Wert für Technikunterricht, Ausbildung und die erste Orientierung bei Reparaturen.
Für eine schnelle Kontrolle genügt meist diese Reihenfolge: Zylinderkopf, Ventile, Brennraum, Kolben, Pleuel, Kurbelwelle, Motorblock und Ölwanne. Ergänzt man Zündkerze oder Einspritzdüse sowie Nockenwelle und Schwungrad, lässt sich der klassische Viertaktmotor bereits erstaunlich vollständig erklären.
Ich würde bei jeder Grafik außerdem auf den Zweck achten. Eine Schulskizze soll Zusammenhänge verständlich machen, eine Werkstattzeichnung braucht dagegen exakte Bauteilgrenzen, Maße und oft auch Angaben zu Drehmomenten oder Einbaulagen. Die beste Beschriftung ist deshalb nicht die längste, sondern diejenige, die genau zur gestellten Frage passt.
