Wenn sich eine Welle trotz angelegter Gleichspannung nicht dreht, liegt das selten an einem geheimnisvollen Defekt, sondern meist an einem falsch verstandenen Grundprinzip. Ich zeige, wie ein Gleichstrommotor aus elektrischer Energie eine kontinuierliche Drehbewegung erzeugt, welche Aufgabe Lorentzkraft, Rotor, Bürsten und Kommutator haben und warum Drehzahl sowie Drehmoment von der Last abhängen.

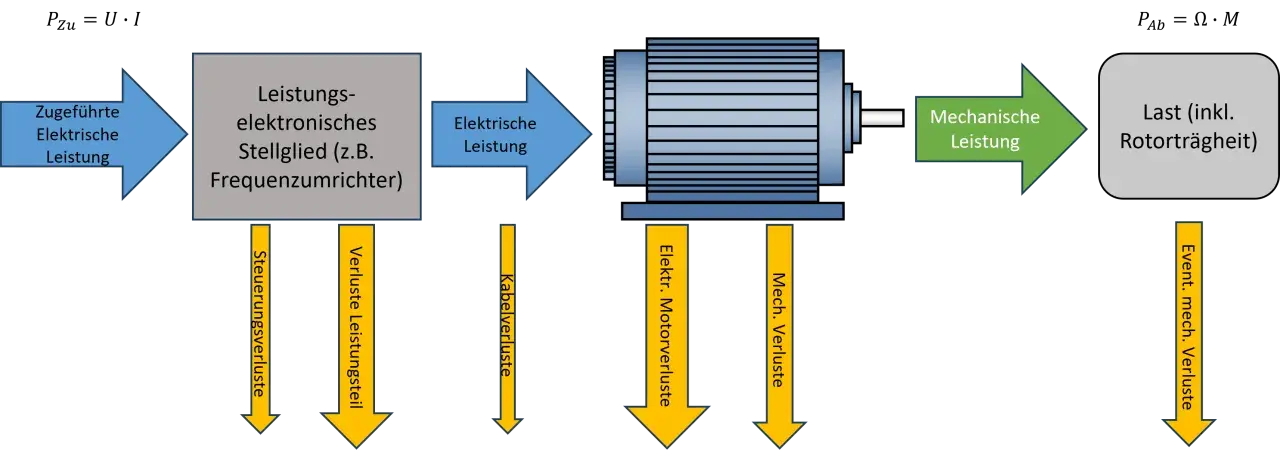

So setzt ein Gleichstrommotor Strom in Bewegung um
- Lorentzkraft bewegt stromdurchflossene Leiter im Magnetfeld.
- Der Kommutator kehrt die Stromrichtung im Rotor regelmäßig um.
- Mehr Spannung erhöht meist die Drehzahl, mehr Strom das Drehmoment.
- Beim Start fließt ein besonders hoher Anlaufstrom.
- Bürstenverschleiß und Funkenbildung begrenzen die Lebensdauer klassischer Motoren.
Das Grundprinzip beruht auf der Lorentzkraft
Ein Gleichstrommotor arbeitet mit der Kraftwirkung auf einen Leiter, durch den Strom fließt und der sich in einem Magnetfeld befindet. Diese Kraft heißt Lorentzkraft. Sie wirkt quer zur Stromrichtung und zum Magnetfeld. Befinden sich mehrere Leiter in einer Spule, entsteht daraus ein Drehmoment, das den Rotor in Bewegung setzt.
Vereinfacht gilt für einen geraden Leiter die Beziehung F = B · I · l. Dabei steht B für die magnetische Flussdichte, I für den Strom und l für die wirksame Leiterlänge. Für den Alltag bedeutet das: Ein stärkeres Magnetfeld oder ein höherer Strom erzeugt mehr Kraft. Genau deshalb zieht ein Motor beim Anlaufen deutlich mehr Strom als im normalen Betrieb.
Der Rotor würde sich mit einer einzelnen Spule allerdings nur ein Stück drehen und anschließend in einer ungünstigen Stellung stehen bleiben. Damit eine gleichmäßige Rotation entsteht, muss die Stromrichtung im richtigen Moment umgekehrt werden. Hier übernimmt der Kommutator die entscheidende Arbeit.

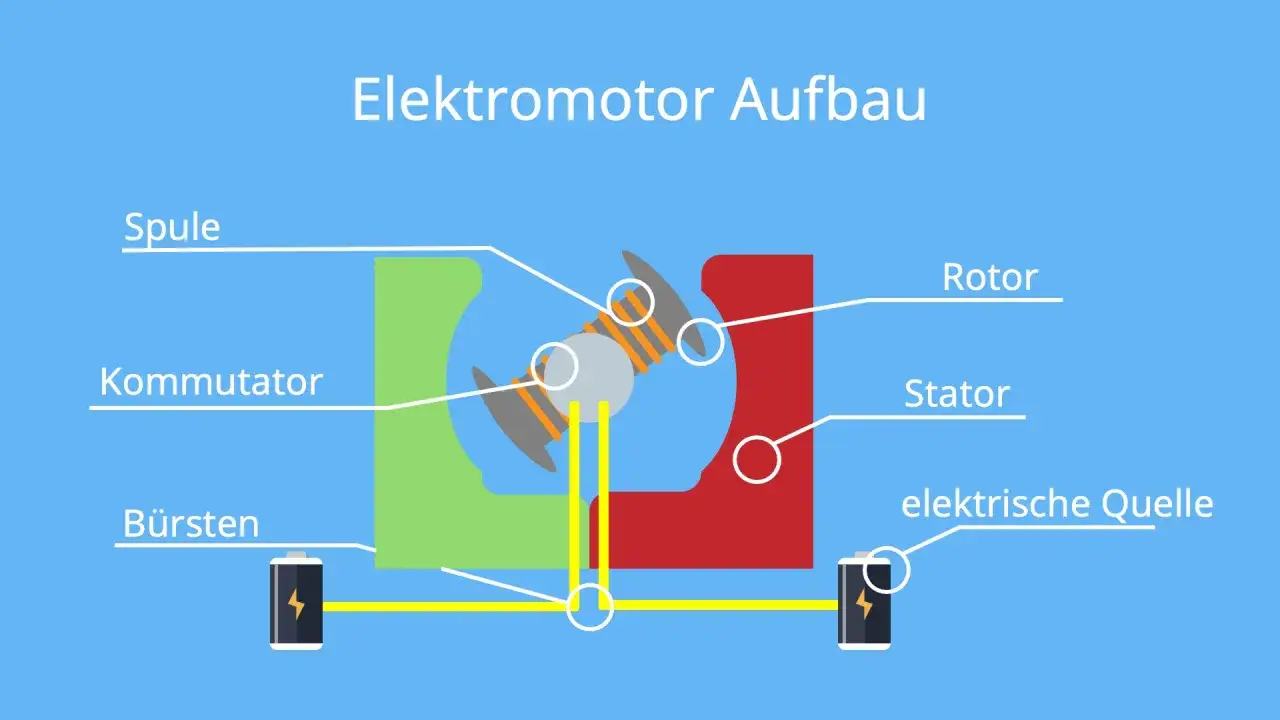

Welche Bauteile zusammenarbeiten
Stator und Rotor
Der Stator ist der feststehende Teil des Motors. Er erzeugt das Magnetfeld entweder mit Permanentmagneten oder mit Feldwicklungen. Im Inneren dreht sich der Rotor, der bei klassischen Gleichstrommaschinen auch Anker genannt wird. Auf ihm sitzen die Wicklungen, in denen der elektrische Strom fließt.
Bürsten und Kommutator
Die Bürsten übertragen den Strom von den festen Anschlussleitungen auf den rotierenden Kommutator. Sie bestehen häufig aus Kohle oder Graphit, weil dieses Material elektrisch leitfähig ist und sich vergleichsweise gut an die Kontaktfläche anpasst. Der Kommutator besteht aus voneinander isolierten Kupferlamellen und wirkt wie ein mechanischer Drehschalter.
Ich halte diesen Aufbau für den wichtigsten Punkt zum Verständnis. Von außen wird zwar Gleichstrom eingespeist, in den einzelnen Rotorwicklungen muss die Stromrichtung aber ständig wechseln. Der Kommutator sorgt dafür, dass das Drehmoment trotzdem in derselben Drehrichtung wirkt.
Lesen Sie auch: Doppelspalt erklärt - Warum entstehen helle und dunkle Streifen?
Lager und Gehäuse
Lager führen die Welle und reduzieren die Reibung. Das Gehäuse hält die Bauteile in der richtigen Position und hilft bei der Wärmeabfuhr. Gerade bei kleinen Motoren wird dieser Teil oft unterschätzt: Ein verschmutztes Lager oder eine schwergängige Mechanik kann den Stromverbrauch stärker erhöhen als ein elektrischer Fehler.
So entsteht eine kontinuierliche Drehbewegung
Beim Einschalten fließt Strom durch die Bürsten und die Kommutatorlamellen in die Rotorwicklung. Das Magnetfeld des Stators und das Magnetfeld der Wicklung beeinflussen sich gegenseitig. Dadurch wirken auf die beiden gegenüberliegenden Leiterseiten entgegengesetzte Kräfte, die gemeinsam ein Drehmoment bilden.
Während sich der Rotor dreht, erreicht die Spule eine Stellung, in der das Drehmoment nachlassen würde. Genau dann trennt der Kommutator kurz den bisherigen Kontakt und verbindet die Wicklung mit der jeweils anderen Bürste. Die Stromrichtung in der Spule kehrt sich um, während ihre räumliche Lage ebenfalls gewechselt hat. Das Ergebnis ist ein weiterhin gleichgerichtetes Drehmoment.
Bei einem einfachen Einspulenmotor gibt es trotzdem eine sogenannte Totpunktlage, in der der Motor aus eigener Kraft nicht sicher anlaufen kann. Praktische Motoren besitzen deshalb mehrere Wicklungen und mehrere Kommutatorsegmente. Dadurch bleibt fast immer eine Spule in einer günstigen Position, und der Lauf wird deutlich gleichmäßiger.
Die Rotation erzeugt außerdem eine Spannung, die der angelegten Spannung entgegenwirkt. Diese Gegen-EMK wächst mit der Drehzahl und begrenzt den Strom im laufenden Motor. Steht der Rotor still, fehlt diese Gegenwirkung, weshalb der Anlaufstrom besonders hoch ist.
Wie Spannung, Strom und Last das Verhalten bestimmen
Die Drehzahl wird bei einem permanentmagneterregten Motor vor allem durch die Versorgungsspannung und die mechanische Last bestimmt. Eine höhere Spannung führt meist zu einer höheren Drehzahl. Das gilt aber nur innerhalb der zulässigen Betriebsdaten, denn zu hohe Drehzahlen können Wicklungen, Lager oder Kommutator beschädigen.
Das Drehmoment hängt näherungsweise vom Ankerstrom ab. Wird die Welle stärker belastet, sinkt die Drehzahl zunächst etwas, die Gegen-EMK wird kleiner und der Motor nimmt mehr Strom auf. Dieser zusätzliche Strom erzeugt mehr Drehmoment. Bleibt die Überlast bestehen, verwandelt sich die elektrische Energie jedoch hauptsächlich in Wärme.
| Betriebszustand | Typisches Verhalten | Praktische Bedeutung |
|---|---|---|
| Stillstand | Keine Gegen-EMK, sehr hoher Strom | Nur kurzzeitig zulässig |
| Leerlauf | Hohe Drehzahl, kleiner Laststrom | Geringes Drehmoment an der Welle |
| Nennlast | Ausgewogenes Verhältnis von Drehzahl und Strom | Geeigneter Dauerbetrieb |
| Überlast | Starker Stromanstieg und Erwärmung | Gefahr für Wicklung und Bürsten |
Für die Drehzahlregelung reicht bei kleinen Motoren oft eine PWM-Steuerung. Dabei wird die Versorgungsspannung sehr schnell ein- und ausgeschaltet. Das Verhältnis von Einschalt- zu Ausschaltzeit verändert die mittlere Leistung, während der Motor wegen seiner Trägheit relativ gleichmäßig weiterläuft.
Welche Bauarten sich unterscheiden
Nicht jeder Gleichstrommotor ist gleich aufgebaut. Für eine belastbare Auswahl muss ich zuerst wissen, ob hohe Anlaufkraft, leiser Lauf, lange Lebensdauer oder eine einfache Ansteuerung im Vordergrund steht.
| Bauart | Stärken | Typische Grenzen |
|---|---|---|
| Permanentmagneterregter Motor | Einfach, kompakt, gute Regelbarkeit | Begrenztes Feld, Bürstenverschleiß |
| Reihenschlussmotor | Sehr hohes Anlaufmoment | Darf nicht unbelastet schnell laufen |
| Nebenschlussmotor | Relativ konstante Drehzahl | Aufwendigere Feldversorgung |
| Bürstenloser Gleichstrommotor | Wenig Verschleiß und leiser Betrieb | Elektronische Kommutierung erforderlich |
Der bürstenlose Motor wird ebenfalls mit Gleichspannung versorgt, besitzt aber keinen mechanischen Kommutator. Eine Elektronik schaltet die einzelnen Statorwicklungen passend zur Rotorposition. Das verlängert oft die Lebensdauer, macht den Antrieb aber technisch und preislich aufwendiger. Für einfache Spielzeuge, Modelltechnik oder historische elektromechanische Geräte ist der klassische Bürstenmotor dagegen oft die nachvollziehbarere Lösung.
Typische Fehler bei Betrieb und Fehlersuche
Wenn ein Motor nur brummt, sind häufig nicht die Magnete das Problem. Ich prüfe zuerst, ob die Welle mechanisch blockiert ist, ob die Versorgungsspannung stimmt und ob die Bürsten noch ausreichend anliegen. Ein Motor, der sich von Hand schwer drehen lässt, wird auch elektrisch nicht zuverlässig arbeiten.
- Zu hohe Spannung: Die Drehzahl und die Erwärmung steigen, die Lebensdauer sinkt.
- Zu schwaches Netzteil: Beim Start bricht die Spannung ein, der Motor kommt nicht auf Drehzahl.
- Falsche Polarität: Bei einem einfachen Bürstenmotor ändert sich meist die Drehrichtung, bei angeschlossener Elektronik kann jedoch ein Schaden entstehen.
- Dauerhafte Blockade: Der Anlaufstrom fließt weiter und kann die Wicklung innerhalb kurzer Zeit überhitzen.
- Verschmutzter Kommutator: Funken, unruhiger Lauf und Leistungsverlust sind typische Folgen.
Für einen kurzen Funktionstest genügt meist eine Stromquelle mit passender Nennspannung und einer Sicherung oder Strombegrenzung. Ich würde einen unbekannten Motor nicht direkt an ein leistungsstarkes Netzteil anschließen. Gerade kleine Motoren reagieren empfindlich auf unbegrenzten Anlaufstrom.
Bei sichtbarer Funkenbildung, ungewöhnlichem Geruch oder starkem Bürstenfeuer sollte der Betrieb sofort beendet werden. Ein wenig Kontaktfunken ist bei Bürstenmotoren konstruktionsbedingt möglich, starkes Funken deutet jedoch auf verschlissene Bürsten, einen beschädigten Kommutator, eine defekte Wicklung oder eine falsche Last hin.
Was man sich vom Gleichstrommotor merken sollte
Ein Gleichstrommotor dreht sich, weil stromdurchflossene Rotorleiter im Magnetfeld des Stators durch die Lorentzkraft bewegt werden. Der Kommutator kehrt die Stromrichtung im richtigen Moment um, damit das Drehmoment nicht nach einer halben Umdrehung seine Richtung ändert.
Für die Praxis sind drei Zusammenhänge entscheidend. Die Spannung beeinflusst vor allem die Drehzahl, der Strom bestimmt wesentlich das Drehmoment und die mechanische Last entscheidet darüber, wie viel Strom tatsächlich fließt. Wer diese Beziehungen versteht, kann einen Motor nicht nur beschreiben, sondern auch sinnvoll dimensionieren, regeln und sicher prüfen.
