Ein Dieselmotor wirkt von außen oft unspektakulär, im Inneren arbeiten jedoch mehrere präzise abgestimmte Systeme zusammen. Wer den Dieselmotor-Aufbau verstehen möchte, muss vor allem das Zusammenspiel von Motorblock, Kolben, Kurbeltrieb, Einspritzung, Luftzufuhr und Abgasnachbehandlung betrachten. Ich zeige die wichtigsten Bauteile, erkläre den Viertaktablauf und ordne ein, warum Dieselaggregate besonders bei hoher Last so effizient arbeiten.
Die wichtigsten Zusammenhänge auf einen Blick
- Selbstzündung entsteht durch stark verdichtete und dadurch erhitzte Luft.
- Der mechanische Kern besteht aus Kolben, Pleuel und Kurbelwelle.
- Beim Viertakter folgen Ansaugen, Verdichten, Arbeiten und Ausstoßen.
- Moderne Motoren nutzen meist Common-Rail-Einspritzung und Turbolader.
- Ölkreislauf und Kühlung schützen die hoch belasteten Bauteile vor Verschleiß.
Aus welchen Grundbauteilen ein Dieselmotor besteht
Das tragende Element ist der Motorblock. In ihm sitzen die Zylinder, die Kurbelwelle und zahlreiche Öl- und Kühlkanäle. Je nach Bauart besteht der Block aus Grauguss oder Aluminium. Grauguss ist schwerer, hält hohe Belastungen aber sehr zuverlässig aus, weshalb er bei großen Nutzfahrzeug- und Industriemotoren weiterhin verbreitet ist.

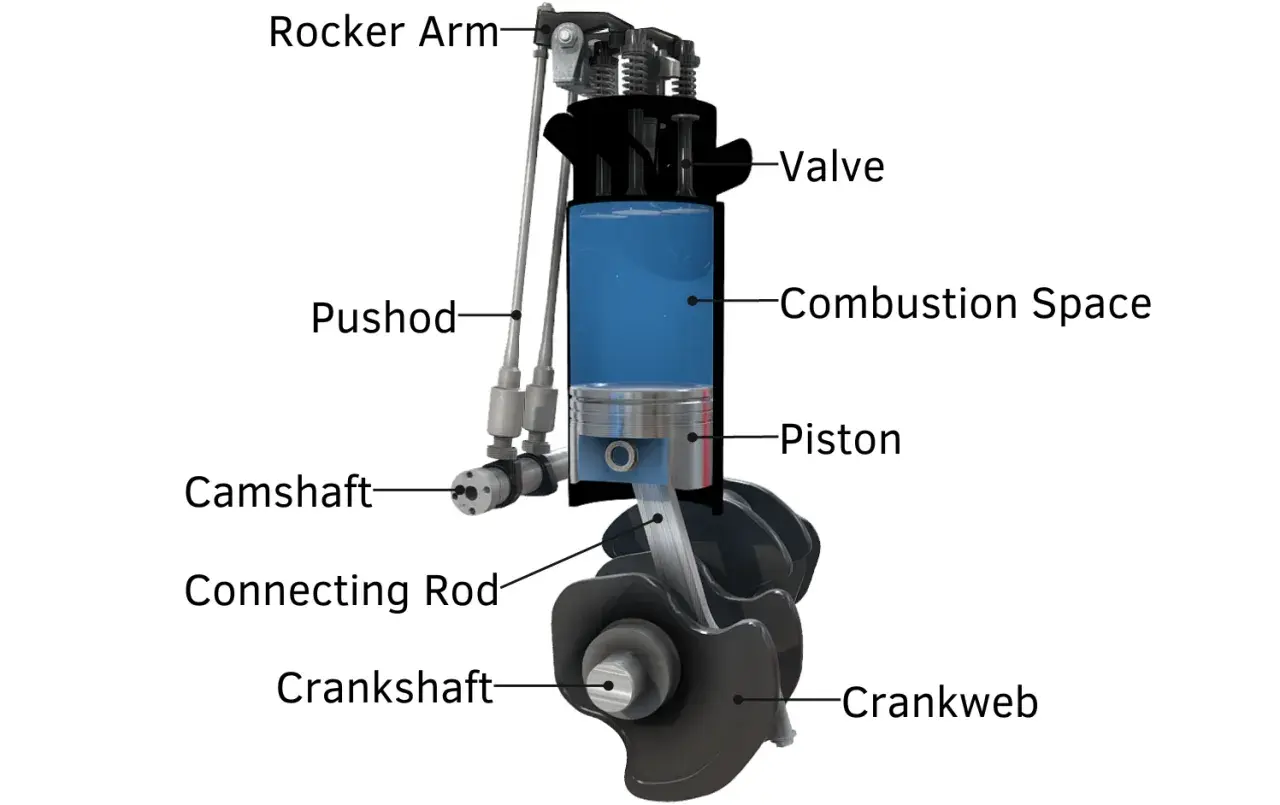

Im Zylinder bewegt sich der Kolben auf und ab. Über das Pleuel überträgt er die Kraft auf die Kurbelwelle, die daraus eine Drehbewegung macht. Diese Drehbewegung gelangt später über Kupplung, Getriebe oder eine direkte Welle zur Maschine, die angetrieben werden soll.
Der Zylinderkopf als Steuerzentrale
Oben verschließt der Zylinderkopf den Brennraum. Er enthält Einlass- und Auslassventile, die Nockenwelle sowie bei modernen Dieselmotoren die Einspritzdüsen. Der Brennraum ist der Raum zwischen Kolbenboden und Zylinderkopf, in dem Luft verdichtet und Kraftstoff verbrannt wird.
Die Nockenwelle öffnet und schließt die Ventile im richtigen Moment. Sie wird bei Viertaktmotoren meist über einen Zahnriemen, eine Steuerkette oder Zahnräder von der Kurbelwelle angetrieben. Schon kleine Abweichungen bei der Steuerzeit können Leistung, Verbrauch und Abgaswerte deutlich verschlechtern.
Die Kraftstoffseite

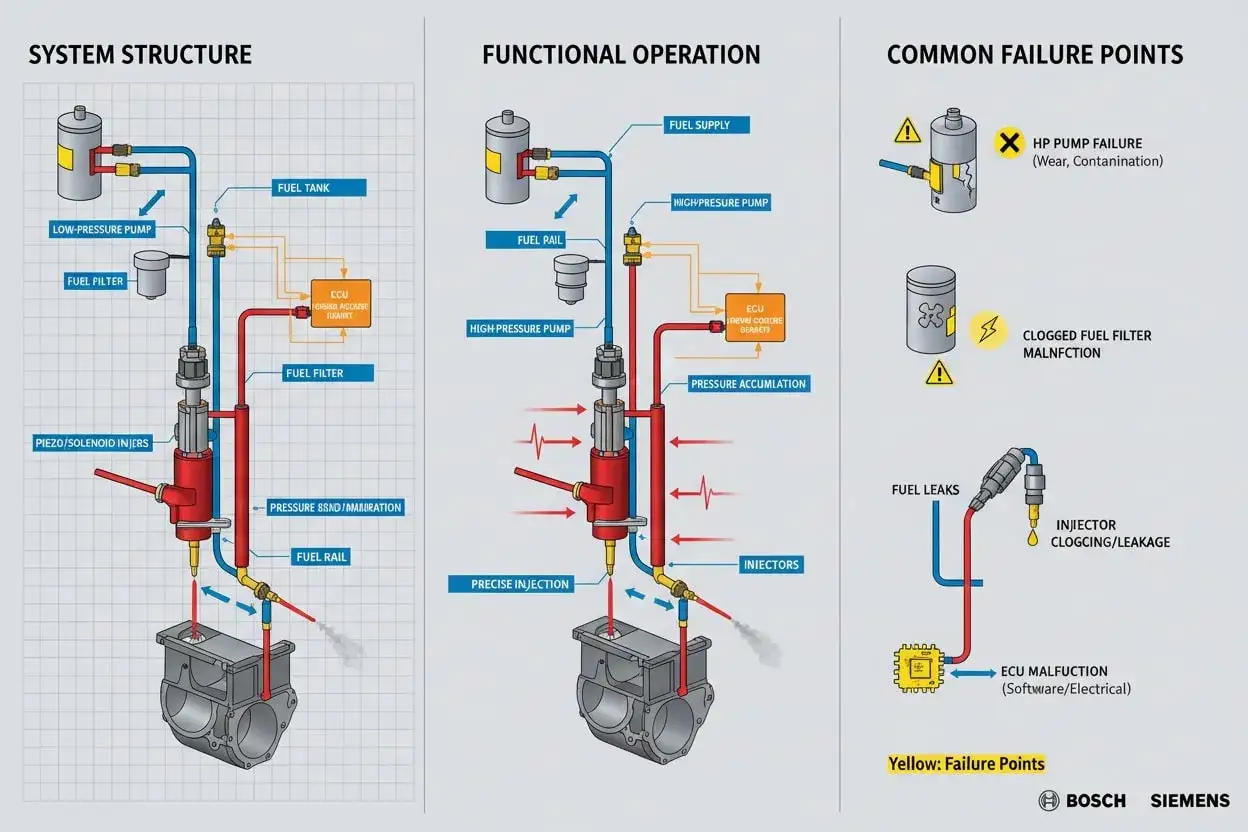

Die Kraftstoffanlage besteht aus Tank, Leitungen, Filter, Hochdruckpumpe und Einspritzventilen. Der Dieselfilter hält Schmutz und Wasser zurück, denn bereits kleinste Verunreinigungen können die empfindlichen Injektoren beschädigen.
Bei der Common-Rail-Technik erzeugt eine Hochdruckpumpe den nötigen Druck und speichert den Kraftstoff in einer gemeinsamen Druckleitung. Elektronisch gesteuerte Injektoren spritzen ihn in sehr kleinen Mengen und oft in mehreren Teilimpulsen ein. Das verringert Verbrennungsgeräusche und verbessert die Ausnutzung des Kraftstoffs.
So läuft der Viertakt-Dieselmotor ab
Die meisten Pkw-, Transporter- und stationären Dieselmotoren arbeiten nach dem Viertaktprinzip. Ein vollständiger Arbeitszyklus benötigt vier Kolbenhübe und zwei Umdrehungen der Kurbelwelle. Entscheidend ist, dass zunächst nur Luft in den Zylinder gelangt. Der Kraftstoff kommt erst kurz vor dem oberen Totpunkt hinzu.
1. Ansaugen
Der Kolben bewegt sich nach unten, während das Einlassventil geöffnet ist. Der Zylinder füllt sich mit Frischluft. Bei einem aufgeladenen Motor presst der Turbolader zusätzliche Luft in den Brennraum, sodass mehr Sauerstoff für die Verbrennung vorhanden ist.
2. Verdichten
Beim Aufwärtshub sind beide Ventile geschlossen. Der Kolben verdichtet die Luft stark, bei vielen Viertaktmotoren ungefähr im Verhältnis von 16:1 bis 24:1. Dabei steigt ihre Temperatur typischerweise auf mehrere hundert Grad Celsius und bildet die Grundlage für die spätere Selbstzündung.
3. Arbeiten
Kurz vor dem oberen Totpunkt spritzt die Düse den Kraftstoff in die heiße Druckluft. Er entzündet sich ohne Zündkerze. Die Verbrennung dehnt die Gase aus und drückt den Kolben nach unten. Dieser Arbeitshub liefert die mechanische Leistung des Motors.
Die Einspritzung muss dabei sehr präzise erfolgen. Zu frühe Einspritzung kann harte Verbrennungsgeräusche und hohe Druckspitzen verursachen, zu späte Einspritzung führt häufig zu höherem Verbrauch und mehr Ruß. Genau hier zeigt sich, warum moderne Dieselmotoren ohne elektronische Regelung kaum noch sinnvoll zu betreiben wären.
4. Ausstoßen
Der Kolben bewegt sich wieder nach oben, das Auslassventil öffnet sich und die Verbrennungsgase verlassen den Zylinder. Danach beginnt der Ablauf von vorn. Bei einem Vierzylinder arbeitet jeder Zylinder zeitlich versetzt, damit die Kurbelwelle möglichst gleichmäßig Drehmoment erhält.
Warum Verdichtung und Einspritzung den Unterschied machen
Ein Ottomotor bereitet normalerweise ein zündfähiges Luft-Kraftstoff-Gemisch vor und entzündet es mit einer Zündkerze. Beim Diesel wird dagegen zuerst Luft verdichtet und erst danach Kraftstoff eingespritzt. Diese innere Gemischbildung erlaubt einen Betrieb mit unterschiedlich großen Luftüberschüssen.
Die hohe Verdichtung verbessert den thermischen Wirkungsgrad, belastet aber Kolben, Pleuel, Lager und Zylinderkopf stärker. Deshalb sind Dieselbauteile oft robuster ausgelegt als vergleichbare Komponenten eines Ottomotors. Der Vorteil zeigt sich besonders bei niedrigen Drehzahlen und hoher Last, etwa im Lkw, Traktor oder Stromaggregat.
| Merkmal | Dieselmotor | Ottomotor |
|---|---|---|
| Zündung | Selbstzündung durch Verdichtungswärme | Fremdzündung durch Zündkerze |
| Gemischbildung | Kraftstoff wird in die verdichtete Luft eingespritzt | Luft und Kraftstoff werden meist früher gemischt |
| Typische Stärke | Hohes Drehmoment bei niedriger Drehzahl | Ruhiger Lauf und hohe Drehzahlen |
| Besondere Bauteile | Hochdruckpumpe, Injektoren, Glühkerzen | Zündanlage, Drosselklappe, Zündkerzen |
Die Glühkerze ist dabei keine Zündkerze im klassischen Sinn. Sie erwärmt vor allem beim Kaltstart den Brennraum oder dessen unmittelbare Umgebung. Sobald der Motor läuft und genügend Verdichtungswärme erzeugt, übernimmt sie normalerweise keine tragende Rolle mehr.
Welche Nebenaggregate für den Betrieb unverzichtbar sind
Ein Dieselmotor besteht nicht nur aus Brennraum und Kurbeltrieb. Erst die Nebenaggregate machen den Dauerbetrieb möglich. Besonders wichtig sind der Schmierölkreislauf, die Kühlung, die Luftversorgung und die Abgasanlage.
Schmierung und Kühlung
Die Ölpumpe fördert Motoröl zu Lagern, Kolben, Nockenwelle und Turbolader. Das Öl verringert Reibung, nimmt Wärme auf und transportiert Abrieb zum Ölfilter. Sinkt der Öldruck, kann ein Lager- oder Turboladerschaden innerhalb kurzer Zeit entstehen.
Die Kühlmittelpumpe führt Wärme vom Motorblock und Zylinderkopf zum Kühler. Ein Thermostat hält den Motor nach dem Start zunächst auf einem günstigen Temperaturniveau. Ein Dieselmotor, der dauerhaft zu kalt läuft, erreicht seine effiziente Verbrennung schlechter und kann stärker verrußen.
Turbolader und Ladeluftkühler
Der Turbolader nutzt die Energie der Abgase, um die Ansaugluft zu verdichten. Ein Ladeluftkühler senkt anschließend deren Temperatur. Kältere Luft ist dichter und enthält bei gleichem Volumen mehr Sauerstoff, was Leistung und Verbrennung verbessert.
Mehr Ladedruck bedeutet jedoch nicht automatisch einen besseren Motor. Der Lader muss zu Hubraum, Drehzahl und Einspritzmenge passen. Zu hohe Belastung, schlechte Ölversorgung oder eine zugesetzte Ansaugung können die Lebensdauer deutlich verkürzen.
Lesen Sie auch: Wie funktioniert eine Klimaanlage? Kältekreislauf einfach erklärt
Abgasnachbehandlung
Moderne Diesel nutzen je nach Fahrzeug und Abgasstufe mehrere Systeme. Der Dieselpartikelfilter sammelt Ruß und verbrennt ihn bei der Regeneration. Ein Oxidationskatalysator reduziert bestimmte gasförmige Bestandteile, während die SCR-Anlage mit AdBlue den Stickoxidanteil senken kann.
Diese Systeme brauchen passende Betriebsbedingungen. Viele kurze Fahrten verhindern beispielsweise eine vollständige Filterregeneration. Das Problem liegt dann nicht zwingend im Motor selbst, sondern in der Nutzung und der daraus folgenden Abgasnachbehandlung.
Welche Bauarten sich in der Praxis unterscheiden
Die Grundidee bleibt gleich, doch die konkrete Konstruktion richtet sich stark nach dem Einsatz. Ein Pkw-Diesel muss leise und leicht sein, ein Schiffsmotor dagegen über viele Stunden hohe Last zuverlässig verkraften. Ich halte deshalb pauschale Aussagen wie „der Dieselmotor“ für wenig hilfreich, wenn die Bauart nicht genannt wird.
- Reihenmotoren sind einfach aufgebaut und gut zugänglich. Sie werden häufig in Nutzfahrzeugen, Traktoren und stationären Anlagen eingesetzt.
- V-Motoren bieten bei mehreren Zylindern eine kompaktere Bauweise, benötigen aber einen aufwendigeren Zylinderkopf- und Abgasaufbau.
- Direkteinspritzer spritzen den Kraftstoff unmittelbar in den Brennraum. Sie sind heute bei vielen Fahrzeugmotoren üblich und arbeiten effizient.
- Vorkammer- und Wirbelkammermotoren waren vor allem bei älteren Dieseln verbreitet. Sie laufen oft weicher, verbrauchen aber meist mehr Kraftstoff als moderne Direkteinspritzer.
- Zweitakt-Dieselmotoren findet man vor allem bei sehr großen Schiffs- und Industrieanlagen. Sie unterscheiden sich grundlegend vom üblichen Viertaktmotor und können bei niedriger Drehzahl enorme Drehmomente liefern.
Auch die Kühlung variiert. Luftgekühlte Motoren sind mechanisch unkompliziert und unempfindlich gegenüber Frost, während wassergekühlte Varianten die Temperatur genauer regeln und sich besser für hohe Dauerleistungen eignen.
Typische Schwachstellen richtig einordnen
Viele Fehlerbilder lassen sich bereits durch den Zusammenhang der Bauteile verstehen. Schwarzer Rauch deutet häufig auf zu wenig Luft oder zu viel Kraftstoff hin, etwa durch einen verschmutzten Luftfilter, einen defekten Ladedrucksensor oder eine gestörte Einspritzung. Weißer Rauch kann bei kaltem Start vorübergehend auftreten, bleibt er bestehen, kommen unter anderem unverbrannter Kraftstoff oder Kühlmittel im Brennraum infrage.
| Beobachtung | Mögliche Ursache | Erster sinnvoller Prüfschritt |
|---|---|---|
| Schlechter Kaltstart | Glühkerzen, Batterie, Kraftstoffversorgung | Fehlerspeicher und Batteriespannung prüfen |
| Leistungsverlust | Ladeluftleck, Turbolader, Luftmangel | Schläuche und Ladedruck kontrollieren |
| Unruhiger Motorlauf | Injektor, Kraftstoffdruck, Sensorik | Rücklaufmenge und Einspritzkorrekturen messen |
| Hoher Ölverbrauch | Kolbenringe, Ventilschaftdichtungen, Turbolader | Ölverlust und Ansaugtrakt auf Ölspuren prüfen |
Von Additiven und schnellen Wundermitteln erwarte ich in solchen Fällen wenig. Sie können ein konkretes Problem nicht ersetzen, wenn ein Injektor verschlissen, ein Filter zugesetzt oder die Kompression zu niedrig ist. Bei Hochdrucksystemen sollte die Diagnose außerdem Fachleuten überlassen bleiben, denn Common-Rail-Anlagen arbeiten mit sehr hohen Drücken, die gefährliche Verletzungen verursachen können.
Was vom historischen Prinzip bis heute geblieben ist
Rudolf Diesel entwickelte das Grundprinzip mit dem Ziel, den Wirkungsgrad von Verbrennungsmotoren zu verbessern. Die heutigen Motoren sind elektronisch geregelt, turboaufgeladen und durch komplexe Abgassysteme ergänzt, doch der Kern ist unverändert geblieben: Luft wird verdichtet, Kraftstoff wird präzise eingespritzt und durch die Verdichtungswärme entzündet.
Genau diese klare mechanische Logik macht den Aufbau bis heute lehrreich. Wer die Wege von Luft, Kraftstoff, Wärme, Öl und Abgas nachvollzieht, versteht nicht nur die Bauteile, sondern kann auch Fehlerbilder besser einordnen. Für mich liegt darin die eigentliche Stärke dieses Motorkonzepts: Hinter moderner Elektronik arbeitet weiterhin ein erstaunlich nachvollziehbarer mechanischer Ablauf.
