Ein plötzlich dunkles Gerät, eine schwache Batterie oder die Frage, ob an einer Leitung überhaupt Spannung anliegt: Mit einem Multimeter lässt sich das oft schnell klären. Wer Spannung messen möchte, muss allerdings zwischen Gleich- und Wechselspannung unterscheiden, die Messleitungen richtig einstecken und vor allem wissen, wann aus einer einfachen Prüfung eine gefährliche Arbeit an der Netzspannung wird. Ich zeige die wichtigsten Schritte, typische Fehler und die Grenzen eines Messwerts.
Mit diesen Grundregeln gelingt die Spannungsmessung
- Parallel messen: Spannung wird immer zwischen zwei Punkten eines Stromkreises erfasst.
- Richtigen Modus wählen: Batterie und Netzteil liefern meist Gleichspannung, die Steckdose Wechselspannung.
- Messleitung prüfen: Schwarz gehört in COM, Rot in die Buchse V oder V/Ω.
- Bereich passend einstellen: Bei unbekannter Spannung zuerst den höchsten Messbereich wählen.
- Netzspannung ernst nehmen: Arbeiten an 230 oder 400 Volt gehören in fachkundige Hände.
Was elektrische Spannung überhaupt angibt
Elektrische Spannung beschreibt den Potentialunterschied zwischen zwei Punkten. Sie wird in Volt, abgekürzt V, angegeben. Ein Multimeter zeigt also nicht einfach an, „wie viel Strom“ vorhanden ist, sondern welche elektrische Druckdifferenz zwischen den beiden Messspitzen besteht.
Das ist ein wichtiger Unterschied. Spannung und Strom sind nicht dasselbe: Eine Batterie kann 12 Volt anzeigen und trotzdem kaum noch Strom liefern, sobald eine Last angeschlossen wird. Für die Messung wird das Gerät deshalb parallel zum Bauteil, zur Batterie oder zur Stromquelle angeschlossen. Im Strommessbereich wäre die Vorgehensweise eine andere und deutlich fehleranfälliger.
Gleichspannung und Wechselspannung unterscheiden
Bei Gleichspannung bleibt die Polarität gleich. Typische Beispiele sind Batterien, Akkus, USB-Ausgänge und viele elektronische Schaltungen. Das Symbol am Multimeter lautet meist V⎓ oder V mit einer durchgezogenen und einer gestrichelten Linie.
Wechselspannung ändert ihre Polarität periodisch. Sie kommt aus der Haushaltssteckdose und wird mit V~ oder ACV gekennzeichnet. Für eine normale Netzsteckdose in Deutschland sind ungefähr 230 V Wechselspannung zwischen Außenleiter und Neutralleiter zu erwarten. Der genaue Messwert kann je nach Netzsituation etwas schwanken.
Welches Messgerät und welche Einstellung sinnvoll sind

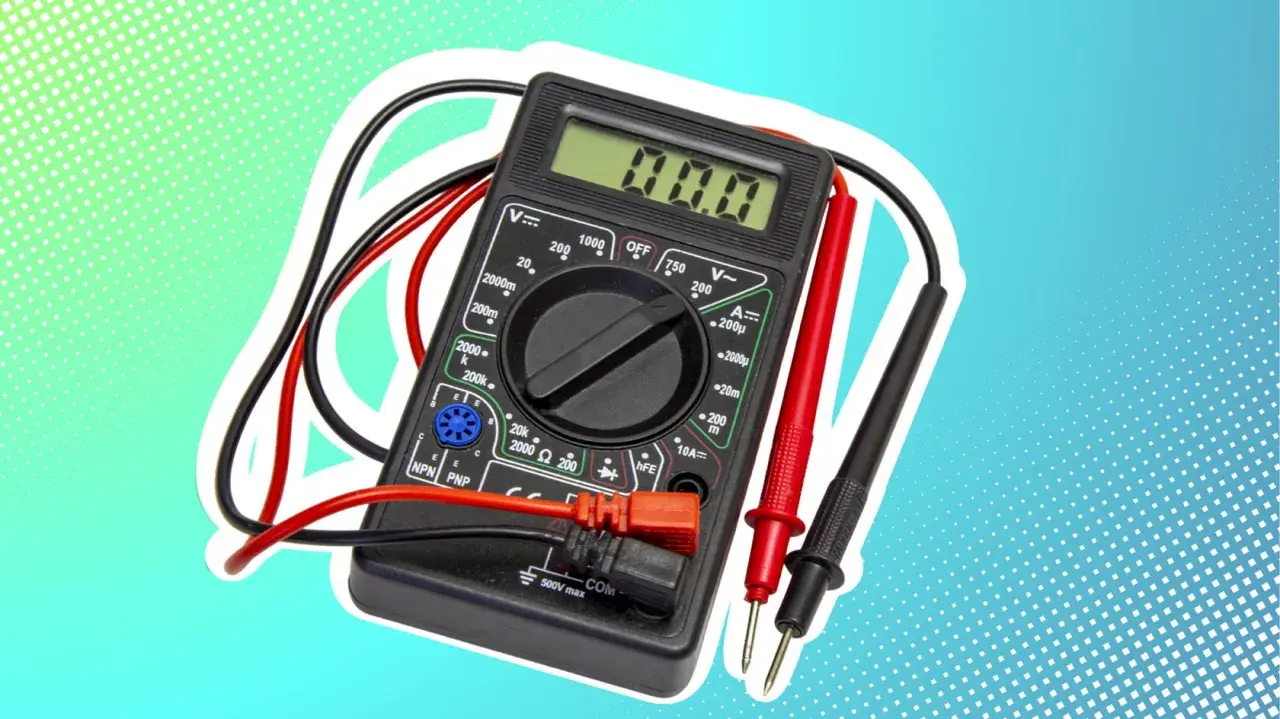

Für Batterien und einfache Niederspannung reicht ein solides Digitalmultimeter. Entscheidend ist weniger eine möglichst große Zahl an Funktionen als eine klare Bedienung, intakte Messleitungen und eine passende Sicherheitskategorie. Bei Arbeiten in elektrischen Verteilungen gelten andere Anforderungen als bei einer 1,5-Volt-Batterie.
| Anwendung | Einstellung | Worauf ich achte |
|---|---|---|
| Batterie oder Akku | V⎓, Gleichspannung | Polarität und passender Messbereich |
| USB-Netzteil oder Elektronik | V⎓, meist 5, 9, 12 oder 24 V | Ausgangsspannung nicht mit Eingangsspannung verwechseln |
| Steckdose | V~, Wechselspannung | Nur mit geeignetem, sicherem Messgerät und ausreichender Erfahrung |
| Unbekannte Gleichspannung | Höchsten V⎓-Bereich | Erst danach schrittweise niedriger wählen |
Die schwarze Messleitung kommt in COM, die rote in die mit V, V/Ω oder ähnlich beschriftete Buchse. Die Buchsen A oder mA sind für Strommessungen bestimmt. Ich kontrolliere diese Verbindung vor jeder Messung, denn eine rote Leitung im Stromanschluss ist einer der häufigsten Gründe für Kurzschlüsse und beschädigte Messgeräte.
Bei unbekannter Spannung wähle ich zunächst den größten Messbereich. Geräte mit automatischer Bereichswahl nehmen diese Entscheidung ab, ersetzen aber nicht den Blick auf das richtige Symbol. Für netznahe Messungen sollte das Gerät zur Umgebung passen, zum Beispiel mit einer geeigneten CAT-Einstufung nach EN 61010.
Gleichspannung Schritt für Schritt messen
Eine Batterie ist das beste Übungsobjekt, weil die Spannung niedrig und die Messung übersichtlich ist. Ich stelle das Multimeter auf V⎓, wähle bei manueller Bereichswahl einen Wert oberhalb der erwarteten Spannung und verbinde danach die Messspitzen mit den beiden Polen.
- Schwarze Leitung in COM und rote Leitung in V stecken.
- Gleichspannungsbereich V⎓ auswählen.
- Schwarze Messspitze an Minus und rote Messspitze an Plus halten.
- Wert ablesen und die Messspitzen wieder entfernen.
Eine neue AA-Batterie zeigt typischerweise etwa 1,5 V, ein voll geladener 12-Volt-Bleiakku im Ruhezustand meist etwas mehr als 12 V. Zeigt das Multimeter ein Minuszeichen, sind die Messspitzen lediglich vertauscht. Das Gerät nimmt dadurch bei einer normalen Spannungsmessung keinen Schaden.
Ein angezeigter Wert beweist allerdings nur, dass zwischen den beiden Punkten eine Spannung anliegt. Bei einer Batterie kann die Spannung ohne Last noch plausibel wirken, obwohl die nutzbare Kapazität stark gesunken ist. Für eine realistische Beurteilung messe ich deshalb bei Bedarf unter Last oder verwende einen geeigneten Batterietester.
Lesen Sie auch: Doppelspalt erklärt - Warum entstehen helle und dunkle Streifen?
Spannung an einem Netzteil prüfen
Bei einem Gleichspannungsnetzteil lese ich zuerst das Typenschild. Dort stehen Ausgangsspannung, Polarität und maximaler Strom. Stimmen diese Angaben nicht mit der erwarteten Versorgung des Geräts überein, sollte ich es nicht anschließen, auch wenn der gemessene Wert zunächst passend aussieht.
Bei einem Hohlstecker prüfe ich, welcher Kontakt Plus und welcher Minus ist. Häufig liegt der Pluspol innen und der Minuspol außen, sicher ist das aber nur, wenn es am Netzteil angegeben ist. Eine Anzeige von 12 V statt 5 V kann bei einem empfindlichen Gerät bereits zur Beschädigung führen.
Wechselspannung an der Steckdose richtig einordnen
Die Messung an einer Steckdose ist keine gute erste Übung. Bereits 230 V können lebensgefährlich sein, und ein falsch eingestelltes Multimeter kann einen Lichtbogen, einen Kurzschluss oder einen schweren Unfall verursachen. Für das Prüfen von Netzspannung ist ein geeigneter zweipoliger Spannungsprüfer in der Praxis oft die bessere Wahl als ein einfaches Multimeter.
Wer nicht elektrotechnisch geschult ist, sollte Abdeckungen nicht entfernen und keine Arbeiten an offenen Leitungen durchführen. Eine Messung an einer zugänglichen Steckdose darf nur mit einem dafür geeigneten, unbeschädigten Gerät und der erforderlichen Sachkunde erfolgen. Bei Unsicherheit beauftrage ich eine Elektrofachkraft, statt eine vermeintlich schnelle Prüfung zu erzwingen.
Technisch wird Wechselspannung im Bereich V~ gemessen. Zwischen Außenleiter und Neutralleiter sind im deutschen Haushaltsnetz ungefähr 230 V zu erwarten, zwischen Außenleiter und Schutzleiter ebenfalls. Zwischen Neutralleiter und Schutzleiter liegt im Idealfall nahezu 0 V an. Zwischen zwei Außenleitern eines Drehstromsystems können ungefähr 400 V auftreten. Diese Werte sind keine Einladung zu eigenen Arbeiten an der Installation, sondern helfen bei der Einordnung einer fachgerecht vorgenommenen Prüfung.
Bei nicht sinusförmigen Signalen, etwa in der Leistungselektronik, kann ein einfaches Multimeter ungenau anzeigen. Ein True-RMS-Gerät berechnet den echten Effektivwert bestimmter Wechselspannungen besser. Auch damit bleiben Messbereich, Sicherheitskategorie und korrekte Anwendung entscheidend.
Diese Messfehler passieren besonders häufig
Viele Probleme entstehen nicht durch die Physik, sondern durch eine falsche Einstellung. Ich prüfe deshalb vor dem Kontakt mit dem Messobjekt immer Messart, Buchse, Messbereich und Zustand der Leitungen. Diese kurze Routine dauert länger als ein unüberlegtes Ansetzen, verhindert aber die meisten vermeidbaren Fehler.
- Strombuchse verwendet: Befindet sich die rote Leitung in A oder mA, darf damit keine Spannung parallel gemessen werden.
- AC und DC verwechselt: Eine Batterie wird im V~-Bereich falsch oder unbrauchbar angezeigt.
- Widerstand an spannender Schaltung gemessen: Ω, Durchgangsprüfung und Diodentest gehören nur an spannungsfreie Stromkreise.
- Zu kleiner Bereich gewählt: Die Anzeige zeigt oft „OL“ oder eine Überlastung. Dann sofort den Messbereich erhöhen.
- Abisolierte Metallteile berührt: Die isolierten Griffe verwenden und die Finger hinter den Schutzkragen halten.
- Phantomspannung überbewertet: Hochohmige Multimeter können eingekoppelte Spannungen anzeigen, die unter Belastung zusammenbrechen.
Ein weiterer Klassiker ist der falsche Bezugspunkt. Eine Spannung von 12 V ist nur dann aussagekräftig, wenn klar ist, zwischen welchen beiden Punkten gemessen wurde. In einer Schaltung kann an einem Bauteil 5 V anliegen, während gegen einen anderen Bezugspunkt ein völlig anderer Wert erscheint.
Was der Messwert über einen Fehler verrät
Beim Fehlersuchen vergleiche ich nicht nur einen einzelnen Wert, sondern messe an mehreren Punkten. Liegt an der Batterie die erwartete Spannung an, kommt am Eingang des Geräts aber deutlich weniger an, deutet das auf einen Spannungsabfall an Kabel, Steckverbindung, Sicherung oder Schalter hin.
Das Ohmsche Gesetz beschreibt den Zusammenhang mit U = R × I. Steigt der Strom durch einen unerwünschten Widerstand, etwa durch eine lose oder korrodierte Verbindung, steigt dort auch der Spannungsabfall. Genau deshalb kann eine Leitung im Leerlauf unauffällig wirken und erst beim Einschalten eines Verbrauchers Probleme verursachen.
Ein sinnvoller Vergleich sieht so aus: Zuerst messe ich die Versorgung ohne Last, danach während das Gerät arbeitet. Bricht die Spannung dann deutlich ein, liegt die Ursache möglicherweise bei einer schwachen Quelle, einer überlasteten Versorgung oder einem schlechten Kontakt. Die genaue Grenze hängt vom Gerät ab, deshalb sollte ich immer dessen Sollwerte heranziehen und nicht pauschal jeden kleinen Unterschied als Defekt bewerten.
Bei historischen Geräten, alten Netzteilen und selbstgebauten Schaltungen ist besondere Vorsicht angebracht. Alternde Isolation, fehlende Schutzleiter oder nachgerüstete Bauteile können die Situation unübersichtlich machen. Hier ist eine fachkundige Prüfung meist aussagekräftiger und sicherer als eine einzelne Anzeige auf dem Multimeter.
Die kurze Prüfroutine für verlässliche Ergebnisse
Für Niederspannung genügt mir meist diese Reihenfolge: Messobjekt bestimmen, AC oder DC wählen, Leitungen prüfen, hohen Bereich einstellen und parallel messen. Danach interpretiere ich den Wert erst im Zusammenhang mit Last, Polarität und dem erwarteten Sollwert.
Bei 230- oder 400-Volt-Anlagen endet diese Routine nicht mit einem mutigen Griff zu den Messspitzen. Dort zählen ein passender zweipoliger Spannungsprüfer, geeignete persönliche Schutzausrüstung, sichere Arbeitsregeln und fachliche Qualifikation. Ein korrekt abgelesener Wert ist nur dann ein gutes Ergebnis, wenn die Messung selbst sicher war.
