Ein Träger aus Eisen wirkt auf den ersten Blick wie ein einfaches Profil, doch seine Sicherheit hängt von Werkstoff, Querschnitt, Spannweite und Lagerung ab. Der englische Fachausdruck iron beam wird außerdem oft ungenau für historische Eisenträger oder moderne Stahlträger verwendet. Ich zeige, was technisch dahintersteckt, wie sich Gusseisen, Schmiedeeisen und Stahl unterscheiden und worauf ich bei Neubau, Umbau und historischer Bausubstanz besonders achten würde.
Die wichtigsten Fakten zu Eisenträgern auf einen Blick
- Begriff: Gemeint ist ein stabförmiges Tragwerk, das Lasten vor allem durch Biegung und Querkraft abträgt.
- Werkstoff: Historische Bauteile bestehen meist aus Gusseisen oder Schmiedeeisen, moderne Profile überwiegend aus Baustahl.
- Risiko: Gusseisen ist druckfest, aber spröde und bei Rissen besonders kritisch.
- Querschnitt: I-, H- und U-Profile verteilen Material dort, wo es für die Tragwirkung am meisten bringt.
- Planung: Spannweite, Last, Auflager, Brandschutz, Korrosion und Verformung müssen gemeinsam geprüft werden.
Was ein Eisenträger technisch leisten muss
Ein Eisenträger überbrückt eine Öffnung oder trägt eine Decke, ein Dach, eine Galerie oder eine Wand. Die Last gelangt über die Auflager in das Mauerwerk oder in Stützen. Entscheidend ist dabei nicht allein, wie viel Gewicht der Träger theoretisch aushält, sondern auch, wie stark er sich durchbiegt und ob er seitlich ausweichen kann.
Bei einer üblichen Balkenlage wirkt das Eigengewicht von Bauteilen, dazu kommen Nutzlasten durch Personen, Möbel oder Maschinen. Der Träger reagiert mit Biegung. Oben wird sein Querschnitt dabei gedrückt, unten gezogen. Die Querkraft ist besonders nahe an den Auflagern groß, während das größte Biegemoment bei einer einfachen gleichmäßig belasteten Spannweite ungefähr in der Mitte entsteht.
Warum das Profil wichtiger ist als die reine Materialmenge
Ein I-Profil konzentriert viel Material in den oberen und unteren Flanschen. Diese liegen weit von der neutralen Achse entfernt, also von der Zone, in der sich Zug- und Druckbereich treffen. Dadurch ist der Querschnitt bei gleicher Masse deutlich biegesteifer als ein kompakter Vollstab. Genau dieses Prinzip machte historische Walzprofile und später moderne Stahlträger so erfolgreich.
Ein häufiger Denkfehler besteht darin, nur die Tragfähigkeit zu betrachten. Ein Bauteil kann rechnerisch nicht brechen und sich dennoch so stark verformen, dass Risse im Mauerwerk, knarrende Böden oder klemmende Türen entstehen. Als grobe Orientierung werden bei Decken häufig Grenzwerte im Bereich von L/300 bis L/500 für die Durchbiegung diskutiert, verbindlich ist aber immer die konkrete Nutzung mit ihrer statischen und bauphysikalischen Bewertung.
Gusseisen, Schmiedeeisen und Stahl sind nicht dasselbe
Die Bezeichnung Eisen führt schnell zu Verwechslungen. Für die Beurteilung eines alten Bauteils reicht es nicht, die Oberfläche anzusehen. Ich trenne deshalb immer zuerst die drei Werkstoffgruppen, denn ihre Reaktion auf Zug, Stoß, Korrosion und Überlastung ist sehr unterschiedlich.
| Werkstoff | Typische Eigenschaften | Historische oder heutige Verwendung | Wichtigstes Risiko |
|---|---|---|---|
| Gusseisen | Gut bei Druck, spröde, geringe Verformungsreserve | Historische Stützen, Decken- und Brückenträger | Plötzlicher Bruch durch Riss, Stoß oder Zugbeanspruchung |
| Schmiedeeisen | Zäher, duktiler, faserige Struktur durch Verarbeitung | Historische Zugstäbe, Träger, Fachwerke und Brücken | Korrosion, Materialstreuung und unbekannte Verbindungen |
| Baustahl | Gut berechenbar, duktil, in vielen Festigkeitsklassen verfügbar | Moderne I-, H-, U- und Hohlprofile | Korrosion, Feuer und Biegedrillknicken |
Gusseisen ist nicht einfach alter Stahl. Es enthält mehr Kohlenstoff und bricht eher, statt sich unter Überlastung sichtbar plastisch zu verformen. Ein kleiner Riss an einem alten Gussprofil darf deshalb nicht mit einem belanglosen Schönheitsfehler verwechselt werden.
Schmiedeeisen besitzt meist eine höhere Zähigkeit. Das bedeutet, dass es sich vor dem Versagen stärker verformen kann. Bei historischen Bauteilen ist diese Aussage trotzdem vorsichtig zu verwenden, weil Fertigungsqualität, Schlackeneinschlüsse, Verbindungsdetails und jahrzehntelange Korrosion die tatsächliche Sicherheit beeinflussen.
Wie die Last im Träger verteilt wird
Für eine erste technische Einordnung genügen vier Fragen. Wie groß ist die Spannweite? Welche Last wirkt auf dem Träger? Wie sind die Enden gelagert? Und kann sich das Profil seitlich verdrehen oder ausweichen? Erst aus diesem Zusammenspiel lässt sich beurteilen, ob ein Querschnitt passend ist.
- Spannweite: Mit zunehmender Länge steigen Biegemoment und Durchbiegung deutlich.
- Lastart: Eine gleichmäßige Deckenlast wirkt anders als eine schwere Einzelstütze oder eine darüber stehende Wand.
- Auflager: Der Träger braucht eine ausreichend tragfähige und druckfeste Auflagerzone.
- Seitliche Halterung: Eine gehaltene Druckzone kann das Risiko des Biegedrillknickens deutlich reduzieren.
- Verbindungen: Nieten, Schrauben, Schweißnähte und alte Anschlüsse übertragen Kräfte nicht auf dieselbe Weise.
Das Biegedrillknicken klingt kompliziert, ist aber leicht vorstellbar. Die gedrückte Flanschseite möchte seitlich ausweichen, während sich der ganze Träger verdreht. Bei einer offenen, schlanken Konstruktion kann dieser Effekt die Tragfähigkeit begrenzen, obwohl der Stahl selbst noch lange nicht seine Streckgrenze erreicht hat.
Auch das Auflager wird oft unterschätzt. Ein kräftiger Träger hilft wenig, wenn seine Enden auf brüchigem Ziegel, einer dünnen Wand oder einer kleinen, überlasteten Stahlplatte liegen. Ich würde deshalb niemals nur das Profil vermessen, sondern immer auch Auflagertiefe, Mauerwerkszustand und Lastabtragung prüfen lassen.
Historische Eisenträger richtig erkennen und bewerten
In Gebäuden aus dem 19. und frühen 20. Jahrhundert können Eisenträger in Decken, über Fenstern, in Werkhallen oder unter Gewölben verborgen sein. Sichtbar sind oft nur Rostspuren, eine Unterseite aus Putz oder eine Reihe von Nieten. Das äußere Erscheinungsbild verrät den Werkstoff jedoch nicht zuverlässig.
Merkmale, die Hinweise geben
Ein unregelmäßiger Gusskörper mit deutlichen Formübergängen kann auf Gusseisen hindeuten. Schmiedeeisen zeigt bei historischen Bauteilen mitunter laminare Strukturen, Walzspuren oder genietete Platten. Ein sauber gewalztes I- oder H-Profil mit gleichmäßiger Geometrie spricht eher für späteren Stahl, beweist ihn aber nicht.
Zur sicheren Einordnung gehören Baujahr, Profilform, alte Pläne, Herstellerkennzeichnungen und bei wichtigen Bauteilen eine Werkstoffprüfung. Eine Probe kann Aufschluss über chemische Zusammensetzung und Festigkeit geben. Bei geschützten oder denkmalgeschützten Gebäuden muss eine solche Untersuchung mit der zuständigen Fachplanung abgestimmt werden.
Was bei Schäden sofort auffällt
- Längsrisse im Gusseisen, besonders an Flanschen, Stegen oder Auflagern
- Starker Rost mit Abplatzungen und Querschnittsverlust
- Neue Durchbiegung oder Risse im darüberliegenden Mauerwerk
- Verformte Nieten, Schrauben oder Anschlüsse
- Feuchtigkeit an verdeckten Auflager- und Wandbereichen
Bei einem historischen Gussprofil würde ich weder bohren noch schweißen, bevor ein Tragwerksplaner den Zustand bewertet hat. Schweißwärme, Erschütterungen oder punktuelle Bohrungen können ein sprödes Bauteil stärker gefährden als der sichtbare Rost. Eine Verstärkung mit einem neuen Stahlprofil neben oder unter dem alten Träger kann oft kontrollierbarer sein als ein Eingriff in das Original.
Welches Profil für ein modernes Projekt sinnvoll ist
Bei Neubauten und üblichen Umbauten wird fast immer mit Baustahl statt reinem Eisen gearbeitet. Stahlprofile sind normgerecht verfügbar, ihre Festigkeit ist dokumentiert und die Bemessung lässt sich mit bekannten Sicherheitsbeiwerten durchführen. In Deutschland erfolgt die Tragwerksplanung typischerweise nach dem Eurocode 3 mit dem jeweils geltenden Nationalen Anhang und den projektspezifischen Vorgaben.
| Profil | Stärke | Typischer Vorteil | Typische Grenze |
|---|---|---|---|
| IPE | Effiziente Biegung um die starke Achse | Relativ leicht und häufig gut für Decken geeignet | Schmalere Flansche, seitliche Stabilität genauer prüfen |
| HEA | Breitere Flansche und größere Aufstandsfläche | Günstiger bei Stabilität und Anschlüssen | Mehr Bauhöhe oder Masse als ein schlankes IPE-Profil |
| HEB | Schwerer und steifer als HEA | Hohe Tragfähigkeit bei großen Lasten | Höheres Gewicht, größere Kosten für Transport und Montage |
| UPN | Offenes U-Profil | Praktisch für Randdetails und bestimmte Verstärkungen | Empfindlicher gegenüber Verdrehung als ein geschlossen wirkender Querschnitt |
Die Profilbezeichnung allein ist noch keine Planung. Ein HEB 200 ist nicht automatisch die richtige Lösung, nur weil er kräftig aussieht. Entscheidend sind Lastkombination, Spannweite, Durchbiegung, Feuerwiderstand und Anschlussdetail. Bei tragenden Eingriffen in Wohnhäusern sollte die Auswahl deshalb durch eine prüffähige Statik abgesichert werden.
Was bei Einbau, Korrosionsschutz und Brandschutz zählt
Ein neuer Stahlträger wird meist gestrahlt oder vorbereitet, mit einem passenden Korrosionsschutz versehen und so eingebaut, dass Wasser nicht dauerhaft an den Auflagern stehen bleibt. Innenräume mit normaler Trockenheit stellen andere Anforderungen als Keller, Außenbereiche oder Gebäude mit hoher Luftfeuchtigkeit. Eine beschädigte Beschichtung an einer unzugänglichen Stelle kann später teuer werden, weil der Träger erneut freigelegt werden muss.

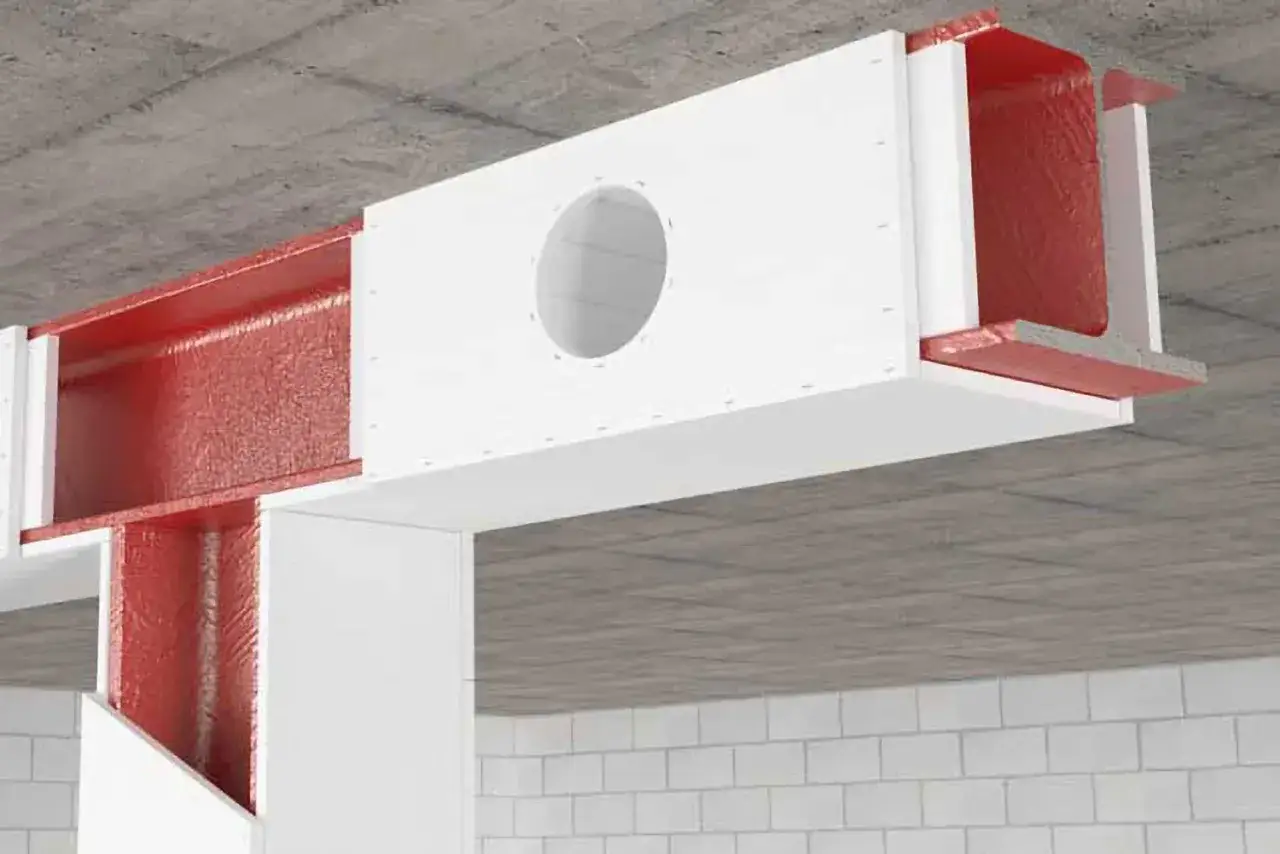

Stahl verliert bei hohen Temperaturen schnell an Tragfähigkeit, obwohl er nicht brennbar ist. Je nach Gebäudenutzung kann deshalb eine Bekleidung mit Brandschutzplatten, eine Beschichtung oder eine Einbindung in andere Bauteile erforderlich sein. Rostschutz ersetzt keinen Brandschutz, und eine optisch saubere Verkleidung sagt noch nichts über die Feuerwiderstandsdauer aus.

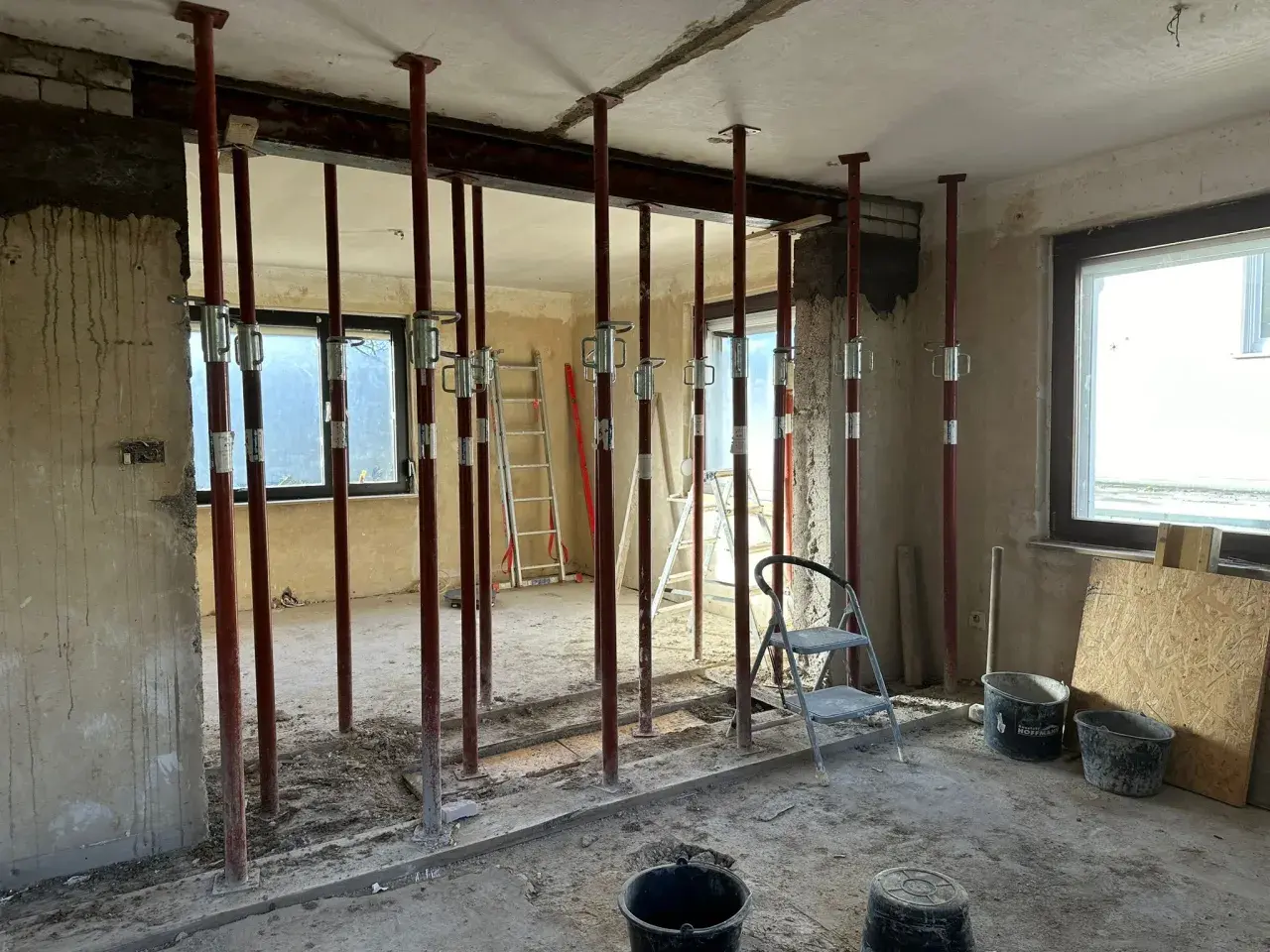

Für den Einbau sind außerdem Montagezustände wichtig. Ein Träger kann während des Auflegens anders belastet werden als im fertigen Gebäude. Beim Entfernen einer tragenden Wand müssen temporäre Abstützungen, kontrolliertes Anheben und die Reihenfolge der Arbeiten geplant werden. Genau an dieser Stelle entstehen bei privaten Umbauten viele vermeidbare Schäden.
Auch die Verbindung zwischen Stahl und Mauerwerk verdient Aufmerksamkeit. Druckverteilende Platten, ausreichende Auflagerflächen und ein sauberer Anschluss verhindern, dass sich die Last an einer kleinen Stelle konzentriert. Ich halte diese Details für mindestens so wichtig wie die Wahl zwischen zwei ähnlich großen Profilen.
Der entscheidende Blick gilt dem Werkstoff und dem Auflager
Ein Eisenträger ist kein universelles Fertigteil, das sich allein nach Länge oder sichtbarer Stärke beurteilen lässt. Für historische Gebäude muss zuerst geklärt werden, ob Gusseisen, Schmiedeeisen oder Stahl vorliegt. Für neue Konstruktionen zählen eine nachvollziehbare Statik, ein passender Querschnitt, sichere Anschlüsse sowie Korrosions- und Brandschutz.
Wer diese Reihenfolge einhält, vermeidet den häufigsten Fehler: ein altes Bauteil nach modernen Stahlwerten zu behandeln oder einen neuen Träger ohne Prüfung in vorhandenes Mauerwerk einzubauen. Die richtige Lösung entsteht aus Werkstoff, Last und Lagerung zusammen. Genau darin liegt der technische Unterschied zwischen einem beeindruckenden Profil und einem dauerhaft sicheren Tragwerk.
