Beim Starten eines Benziners entsteht die Kraft, die ein Auto bewegt, nicht im Tank, sondern in winzigen Verbrennungen im Zylinder. Ich zeige, wie ein Ottomotor aus Luft, Kraftstoff und einem Zündfunken Drehbewegung erzeugt, welche Aufgaben Kolben, Ventile und Kurbelwelle übernehmen und warum sich moderne Motoren deutlich von alten Vergasermotoren unterscheiden.
Die wichtigsten Fakten zum Ottomotor auf einen Blick
- Vier Takte bilden beim klassischen Viertaktmotor einen vollständigen Arbeitszyklus.
- Das Luft-Kraftstoff-Gemisch wird durch eine Zündkerze entflammt, nicht durch Selbstzündung wie beim Dieselmotor.
- Ein kompletter Zyklus benötigt 720 Grad beziehungsweise zwei Umdrehungen der Kurbelwelle.
- Nur der Arbeitstakt liefert direkt Leistung, die übrigen Takte bereiten den nächsten Verbrennungsvorgang vor.
- Moderne Motoren steuern Einspritzung, Zündzeitpunkt und Ventile elektronisch und sehr präzise.
Wie funktioniert ein Ottomotor im Viertakt?
Der übliche Ottomotor ist ein fremdgezündeter Verbrennungsmotor. Das bedeutet, dass ein vorbereitetes Gemisch aus Luft und Benzin in einem Zylinder verdichtet und anschließend mit einer Zündkerze entzündet wird. Der entstehende Verbrennungsdruck drückt den Kolben nach unten und setzt dadurch die Kurbelwelle in Bewegung.
Ein einzelner Zylinder arbeitet dabei in vier Takten. Jeder Takt entspricht einer vollständigen Bewegung des Kolbens nach oben oder unten. Für einen kompletten Ablauf braucht die Kurbelwelle zwei volle Umdrehungen, also 720 Grad.
| Takt | Bewegung des Kolbens | Vorgang |
|---|---|---|
| Ansaugen | nach unten | Luft oder Luft-Kraftstoff-Gemisch gelangt in den Zylinder |
| Verdichten | nach oben | Das Gemisch wird unter Druck gesetzt |
| Arbeiten | nach unten | Die Zündung erzeugt Verbrennungsdruck und Leistung |
| Ausstoßen | nach oben | Die Abgase verlassen den Zylinder |
Bei einem Vierzylindermotor laufen diese Vorgänge zeitlich versetzt ab. So entstehen häufiger Kraftimpulse, wodurch der Motor deutlich ruhiger läuft als ein Einzylinder. Genau diese zeitliche Abstimmung macht Mehrzylindermotoren trotz ihres höheren Aufwands angenehm und leistungsfähig.
Was in den vier Takten genau passiert

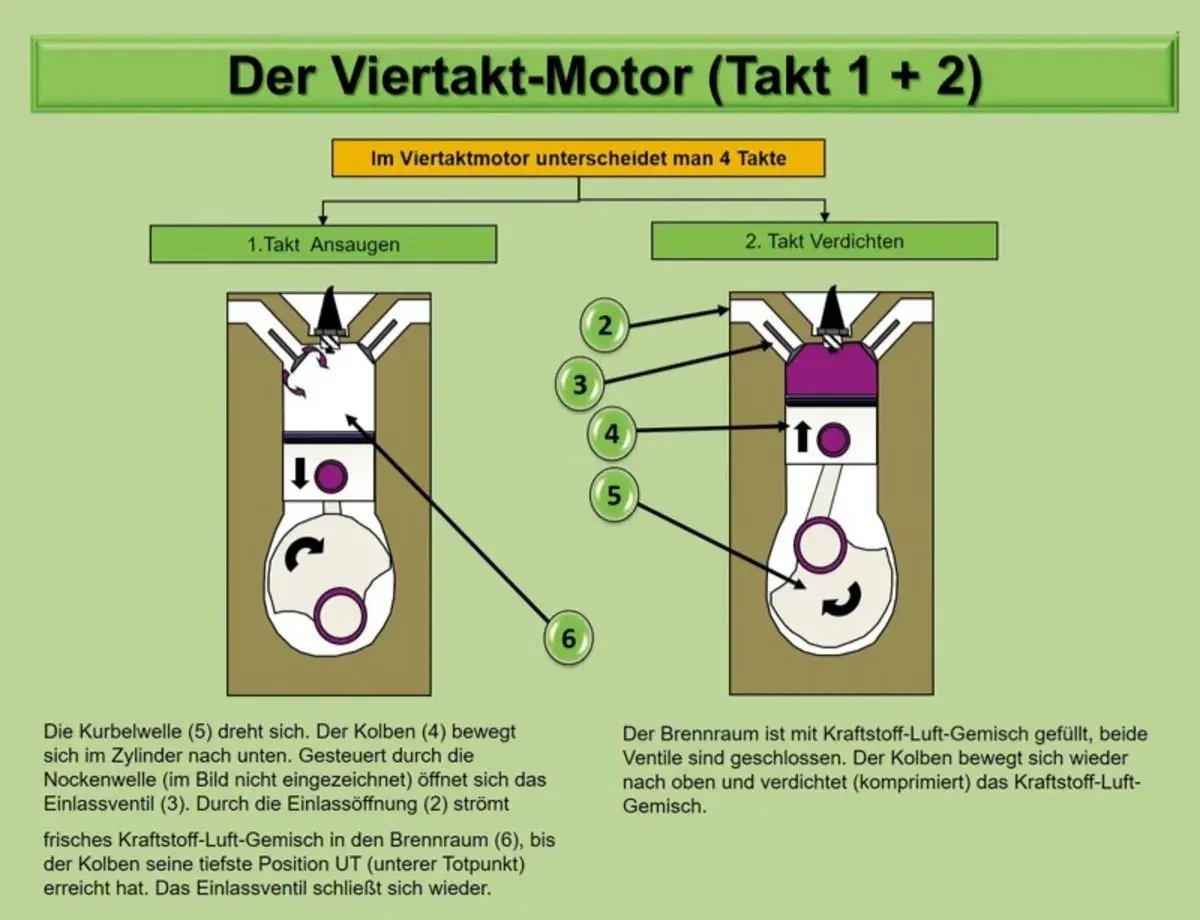

1. Ansaugen
Der Kolben bewegt sich vom oberen zum unteren Totpunkt. Dabei öffnet das Einlassventil, während das Auslassventil geschlossen bleibt. Im Zylinder entsteht ein Unterdruck, der Frischgas ansaugt.
Bei älteren Motoren bereitete ein Vergaser das Gemisch aus Benzin und Luft vor. Heute übernehmen meist Einspritzventile diese Aufgabe. Bei der Saugrohreinspritzung wird der Kraftstoff vor dem Einlassventil eingespritzt, bei der Direkteinspritzung gelangt er direkt in den Brennraum. Das verbessert die Dosierung, macht das System aber auch technisch anspruchsvoller.
2. Verdichten
Beide Ventile schließen, und der Kolben bewegt sich nach oben. Das eingeschlossene Gemisch wird auf einen kleinen Teil seines ursprünglichen Volumens verdichtet. Das typische Verdichtungsverhältnis moderner Ottomotoren liegt je nach Bauart ungefähr zwischen 10:1 und 14:1.
Durch die Verdichtung steigen Druck und Temperatur. Sie dürfen jedoch nicht so stark ansteigen, dass sich das Gemisch unkontrolliert selbst entzündet. Dieses sogenannte Klopfen kann den Motor belasten. Deshalb überwachen Sensoren den Verbrennungsvorgang, und das Steuergerät passt den Zündzeitpunkt laufend an.
3. Arbeiten
Kurz vor dem oberen Totpunkt erzeugt die Zündkerze einen elektrischen Funken. Die Flamme breitet sich durch das Gemisch aus, die Verbrennung lässt den Druck im Brennraum stark ansteigen und drückt den Kolben nach unten.
Über Pleuel und Kurbelwelle wird die geradlinige Kolbenbewegung in eine Drehbewegung umgewandelt. Nur dieser Takt erzeugt unmittelbar nutzbare Motorleistung. Schwungrad und die Kraft der übrigen Zylinder halten die Kurbelwelle zwischen den einzelnen Verbrennungen in Bewegung.
Lesen Sie auch: Forschungsfertigung Batteriezelle in Münster erklärt
4. Ausstoßen
Am Ende des Arbeitstakts öffnet das Auslassventil. Der Kolben bewegt sich wieder nach oben und schiebt die verbrannten Gase in den Abgaskrümmer. Danach beginnt der Zyklus erneut mit dem Ansaugen.
Die Abgase sind noch sehr heiß und enthalten Schadstoffe wie Kohlenmonoxid, Stickoxide und unverbrannte Kohlenwasserstoffe. Ein Abgaskatalysator wandelt einen großen Teil dieser Stoffe in weniger schädliche Verbindungen um. Die eigentliche Verbrennung ist also nur ein Teil des gesamten Systems.
Welche Bauteile die Verbrennung steuern
Das Herz des Motors ist der Brennraum zwischen Kolben und Zylinderkopf. Der Kolben dichtet ihn mit Kolbenringen ab, gleitet im Zylinder auf und ab und überträgt die Verbrennungskraft auf das Pleuel. Das Pleuel verbindet den Kolben mit der Kurbelwelle, die daraus ein Drehmoment macht.
Im Zylinderkopf sitzen mindestens ein Einlass- und ein Auslassventil sowie die Zündkerze. Die Nockenwelle öffnet und schließt die Ventile zum richtigen Zeitpunkt. Über Zahnriemen oder Steuerkette ist sie mit der Kurbelwelle verbunden und dreht sich beim Viertaktmotor mit halber Kurbelwellendrehzahl.
- Drosselklappe regelt bei vielen Ottomotoren, wie viel Luft in den Motor gelangt.
- Einspritzventile dosieren den Kraftstoff abhängig von Drehzahl, Last und Temperatur.
- Motorsteuergerät verarbeitet Sensordaten und bestimmt Einspritzmenge sowie Zündzeitpunkt.
- Zündspule erzeugt die hohe Spannung, die für den Funken der Zündkerze nötig ist.
- Kurbelgehäuse und Ölsystem sorgen für Schmierung und führen Wärme ab.
Ich halte besonders die Ventilsteuerung für unterschätzt. Schon kleine Abweichungen beim Öffnen oder Schließen verändern Füllung, Leistung, Verbrauch und Abgasverhalten. Variable Ventilsteuerungen nutzen diesen Zusammenhang, indem sie die Steuerzeiten je nach Betriebszustand verändern.
Warum Leistung und Verbrauch nicht nur vom Hubraum abhängen
Der Hubraum beschreibt, wie viel Volumen die Kolben insgesamt verdrängen. Mehr Hubraum kann mehr Drehmoment ermöglichen, doch daraus folgt nicht automatisch ein sparsamer oder besonders leistungsfähiger Motor. Entscheidend sind auch Füllungsgrad, Verdichtung, Drehzahl und Reibungsverluste.
Ein Turbolader nutzt die Energie der Abgase, um mehr Luft in den Zylinder zu pressen. Mit zusätzlichem Kraftstoff kann dadurch aus relativ kleinem Hubraum viel Leistung entstehen. Der Nachteil liegt in höherer thermischer und mechanischer Belastung. Bei niedriger Drehzahl kann außerdem eine kurze Verzögerung beim Aufbau des Ladedrucks auftreten.
Die Drosselklappe verursacht bei klassischen Ottomotoren im Teillastbetrieb sogenannte Pumpverluste. Der Motor muss gegen den Unterdruck hinter der teilweise geschlossenen Klappe arbeiten. Direkteinspritzung, variable Ventilsteuerung, Zylinderabschaltung und Hybridunterstützung können diese Verluste verringern, lösen den grundlegenden Zielkonflikt aber nicht vollständig.
| Auslegung | Stärke | Typischer Nachteil |
|---|---|---|
| Kleiner Saugmotor | Einfacher Aufbau und lineare Reaktion | Weniger Drehmoment bei niedriger Drehzahl |
| Kleiner Turbomotor | Hohe Leistung bei geringem Hubraum | Mehr thermische Belastung und komplexere Technik |
| Großer Saugmotor | Direkte Gasannahme und kräftiger Lauf | Höherer Verbrauch und mehr Gewicht |
| Ottomotor im Hybridsystem | Effizienter Betrieb in passenden Lastbereichen | Zusätzliche Kosten und Systemkomplexität |
Ottomotor und Dieselmotor im direkten Vergleich
Beide Motoren wandeln die Energie eines Kraftstoffs über Verbrennung in Bewegung um. Der entscheidende Unterschied liegt in der Art der Zündung und Gemischbildung. Beim Ottomotor wird das Gemisch durch eine Zündkerze entflammt, beim Dieselmotor entzündet sich der eingespritzte Kraftstoff an der stark erhitzten komprimierten Luft.
| Merkmal | Ottomotor | Dieselmotor |
|---|---|---|
| Zündung | Fremdzündung mit Zündkerze | Selbstzündung durch hohe Verdichtung |
| Gemisch | Luft und Kraftstoff werden gemeinsam oder getrennt zugeführt | Zunächst wird überwiegend Luft verdichtet, Kraftstoff folgt später |
| Drehzahl | Oft höhere Drehzahlen möglich | Meist niedrigeres Drehzahlniveau |
| Fahrgefühl | Häufig leiser und drehfreudiger | Oft kräftigeres Drehmoment bei niedriger Drehzahl |
| Besonderheit | Empfindlich gegenüber unkontrollierter Verbrennung | Höhere Verdichtung und komplexe Abgasnachbehandlung |
Die alte Faustregel, dass ein Dieselmotor grundsätzlich die bessere Wahl sei, greift heute zu kurz. Fahrprofil, Fahrzeuggewicht, Kurzstreckenanteil und Wartung entscheiden stärker als das Etikett auf dem Motor. Für viele kurze Wege arbeitet ein Benziner schneller in seinem geeigneten Temperaturbereich, während ein Diesel seine Vorteile eher bei langen Strecken und hoher Belastung ausspielen kann.
Was bei einem Ottomotor häufig falsch verstanden wird
Die Verbrennung ist keine einzelne Explosion, die den Kolben schlagartig nach unten reißt. Sie breitet sich kontrolliert als Flammenfront aus. Der Zündfunke kommt deshalb meist kurz vor dem oberen Totpunkt, damit der höchste Verbrennungsdruck den Kolben im richtigen Moment nach unten drückt.
Auch die Zündkerze erzeugt nicht bei jedem beliebigen Zeitpunkt den besten Funken. Ein zu früher Zündzeitpunkt kann Klopfen und hohe Drücke verursachen, ein zu später Zeitpunkt verschenkt Leistung und erhöht die Abgastemperatur. Das Motorsteuergerät berücksichtigt deshalb unter anderem Drehzahl, Last, Temperatur und Klopfsignale.
Ein weiterer Irrtum betrifft die Leistung während der vier Takte. Ansaugen, Verdichten und Ausstoßen sind keine nutzlosen Bewegungen, aber sie benötigen Energie. Bei einem einzelnen Zylinder muss der Arbeitstakt die anderen Phasen mittragen. Mehrere Zylinder und ein Schwungrad verteilen diese Last, sie beseitigen sie jedoch nicht.
Schließlich bedeutet ein moderner Ottomotor nicht automatisch einen wartungsfreien Motor. Ölqualität, Kühlung, Zündanlage und eine saubere Gemischaufbereitung bleiben entscheidend. Fehlzündungen, unruhiger Leerlauf oder auffällig hoher Verbrauch sollte ich nicht lange ignorieren, weil aus einem kleinen Problem an Zündkerze oder Sensor ein teurer Katalysator- oder Motorschaden werden kann.
Warum dieses Prinzip trotz neuer Antriebe wichtig bleibt
Der Ottomotor ist technisch mehr als ein Relikt aus der Frühzeit des Automobils. Sein Grundprinzip geht auf den von Nikolaus Otto entwickelten Viertaktmotor zurück, wurde aber über Jahrzehnte durch Einspritzung, Elektronik, Aufladung und Abgasnachbehandlung weiterentwickelt.
Elektroantriebe arbeiten lokal ohne Verbrennung und sind bei vielen Anwendungen effizienter. Trotzdem hilft das Verständnis des Ottomotors, historische Entwicklungen und heutige Hybridantriebe einzuordnen. In einem Hybridfahrzeug kann der Verbrennungsmotor beispielsweise in einem günstigen Drehzahl- und Lastbereich laufen, während der Elektromotor die unmittelbare Beschleunigung übernimmt.
Wer das Prinzip auf einen Satz verkürzen möchte, kann sich an diese Reihenfolge halten: ansaugen, verdichten, zünden, ausstoßen. Aus vier Kolbenhüben, präzise gesteuerten Ventilen und vielen kleinen Verbrennungsvorgängen entsteht eine gleichmäßige Drehbewegung, die über Kupplung, Getriebe und Räder das Fahrzeug antreibt.
