Ein Bauteil entsteht heute nicht zwangsläufig aus einem großen Metallblock oder Kunststoffrohling. Additive Fertigungsverfahren bauen Werkstücke Schicht für Schicht aus digitalen 3D-Daten auf und eröffnen dadurch Formen, die mit Fräsen, Drehen oder Gießen nur schwer möglich wären. Ich zeige, wie die wichtigsten Verfahren funktionieren, welches Material sie verarbeiten, wo ihre Stärken liegen und wann sich der Einsatz wirklich lohnt.
Schichtweiser Aufbau verändert die Art, wie Bauteile entstehen
- Grundprinzip: Material wird gezielt hinzugefügt, statt es aus einem Rohling abzutragen.
- Sieben Kategorien: Die Norm DIN EN ISO/ASTM 52900 unterscheidet unter anderem Extrusion, Pulverbettverfahren und Materialauftrag mit gerichteter Energie.
- Geeignete Anwendungen: Besonders stark sind die Verfahren bei Prototypen, individuellen Bauteilen, komplexen Geometrien und Kleinserien.
- Materialien: Verarbeitet werden Kunststoffe, Harze, Metalle, Keramiken und zunehmend auch Verbundwerkstoffe.
- Wichtige Grenze: Ein Druck ersetzt nicht automatisch Nachbearbeitung, Qualitätsprüfung oder konventionelle Fertigung.
Was additive Fertigungsverfahren grundsätzlich auszeichnet
Bei der additiven Fertigung entsteht ein dreidimensionales Objekt direkt aus einem CAD-Modell. Die Software zerlegt die Geometrie in zahlreiche dünne Schichten, die eine Maschine nacheinander aufträgt, aushärtet, verschmilzt oder verklebt. So wächst das Bauteil von unten nach oben, ähnlich wie ein Gebäude, dessen Stockwerke automatisch entstehen.
Der entscheidende Unterschied zu subtraktiven Verfahren liegt im Materialfluss. Beim Fräsen oder Drehen wird Material entfernt, während der additive Prozess nur dort Werkstoff einsetzt, wo er später gebraucht wird. Das kann den Verschnitt deutlich reduzieren, bringt aber eigene Herausforderungen wie Stützstrukturen, Verzug und anisotrope Festigkeit mit sich.
Die Grundidee entwickelte sich aus dem Rapid Prototyping der 1980er-Jahre. Heute ist der 3D-Druck kein einzelnes Verfahren mehr, sondern ein Sammelbegriff für mehrere Technologien mit sehr unterschiedlichen Eigenschaften. DIN EN ISO/ASTM 52900 ordnet sie in sieben Prozesskategorien ein, darunter Materialextrusion, Pulverbettfusion, Vat-Photopolymerisation und Binder Jetting.
Welche Verfahren sich hinter dem 3D-Druck verbergen
Materialextrusion mit Filament oder Granulat
Beim FDM- beziehungsweise FFF-Druck wird ein thermoplastischer Kunststoff erhitzt und durch eine Düse als dünner Strang abgelegt. Typische Materialien sind PLA, PETG, ABS, Polyamid und faserverstärkte Kunststoffe. Die Methode ist vergleichsweise günstig und eignet sich hervorragend für Funktionsprototypen, Vorrichtungen und einfache Kleinserien.
Die sichtbaren Schichtlinien sind nicht nur eine Frage der Optik. Die Festigkeit fällt quer zu den Schichten oft geringer aus, weshalb die Bauteilorientierung bei belasteten Teilen eine große Rolle spielt. Aus meiner Sicht wird dieser Punkt von Einsteigern am häufigsten unterschätzt.
Vat-Photopolymerisation für feine Details
Bei SLA-, DLP- und ähnlichen Verfahren härtet Licht flüssiges Kunstharz selektiv aus. Dadurch entstehen sehr glatte Oberflächen und filigrane Strukturen mit hoher Detailgenauigkeit. Das macht die Technik interessant für Modelle, Dentalanwendungen, Gussformen und kleine Präzisionsteile.
Der Preis für die hohe Auflösung ist eine aufwendigere Nacharbeit. Das Bauteil muss meist gewaschen, von Stützen befreit und unter UV-Licht nachgehärtet werden. Außerdem sind viele Harze spröder und alterungsanfälliger als technische Thermoplaste.
Pulverbettverfahren für Kunststoff und Metall

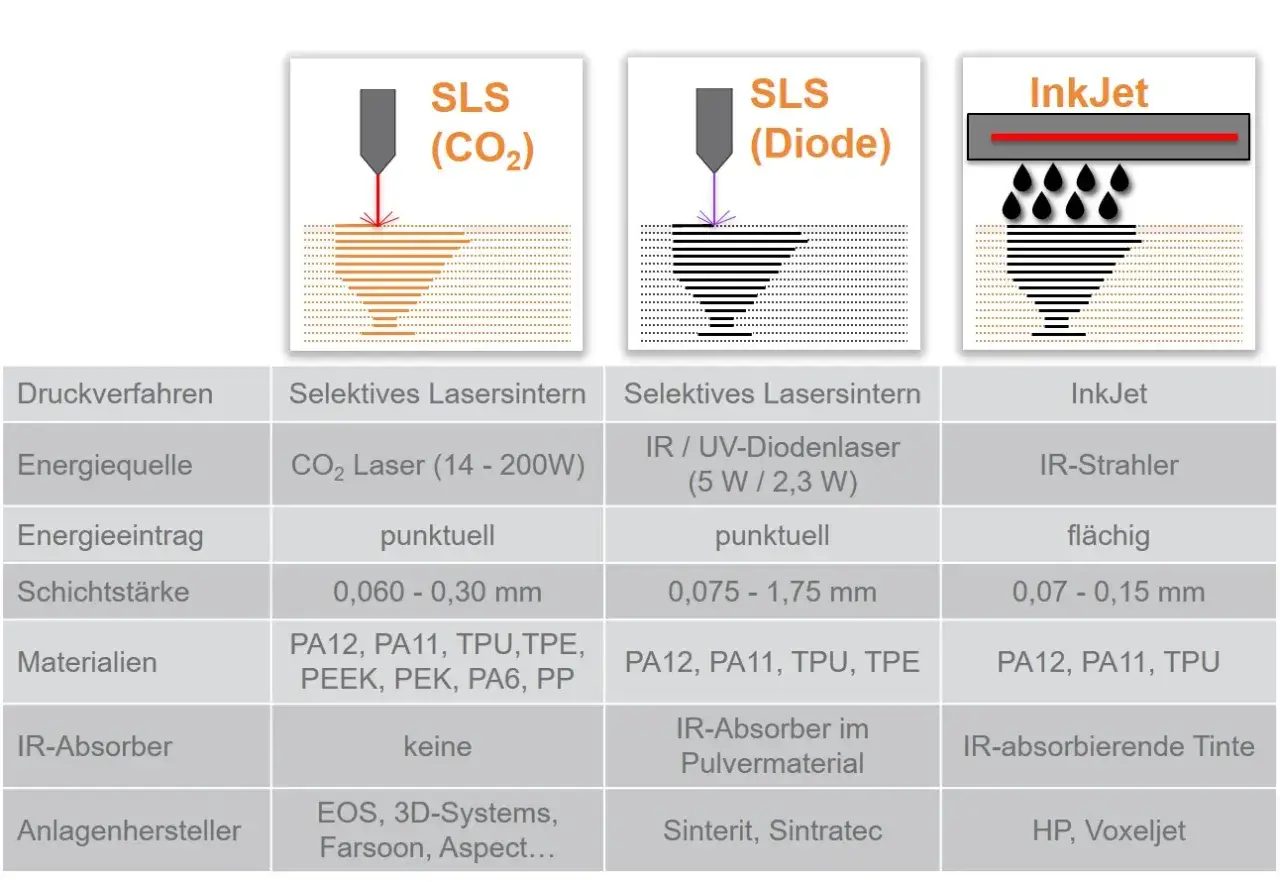

Beim selektiven Lasersintern, kurz SLS, verschmilzt ein Laser Kunststoffpulver Schicht für Schicht. Da das umgebende Pulverbett das Bauteil abstützt, lassen sich verschachtelte Geometrien und bewegliche Baugruppen ohne klassische Stützstrukturen herstellen.
Für Metallbauteile wird häufig Laser Powder Bed Fusion eingesetzt. Dabei schmilzt ein Laser feines Metallpulver lokal auf. Die entstehenden Teile können sehr belastbar sein, verlangen aber eine kontrollierte Prozessführung, geeignete Schutzgasatmosphäre und oft eine Wärmebehandlung. Das Verfahren ist deshalb eher für industrielle Anwendungen als für den privaten Werkstatteinsatz gedacht.
Materialauftrag mit gerichteter Energie
Bei Directed Energy Deposition, kurz DED, wird Metallpulver oder Draht direkt in eine Energiequelle geführt und während des Auftrags aufgeschmolzen. Die Technologie eignet sich für Reparaturen, Beschichtungen und große Bauteile. Verschlissene Bereiche können gezielt aufgebaut werden, ohne das gesamte Werkstück neu herzustellen.
Die Oberflächen sind meist rauer und die Maßgenauigkeit geringer als beim Pulverbettverfahren. Häufig folgt deshalb eine spanende Bearbeitung. Gerade diese Kombination aus additivem Auftrag und anschließendem Fräsen ist in der Praxis oft sinnvoller als die Suche nach einem einzigen Verfahren, das alles erledigen soll.
Lesen Sie auch: Additive Fertigung mit 3D-Druck verständlich erklärt
Binder Jetting und weitere Varianten

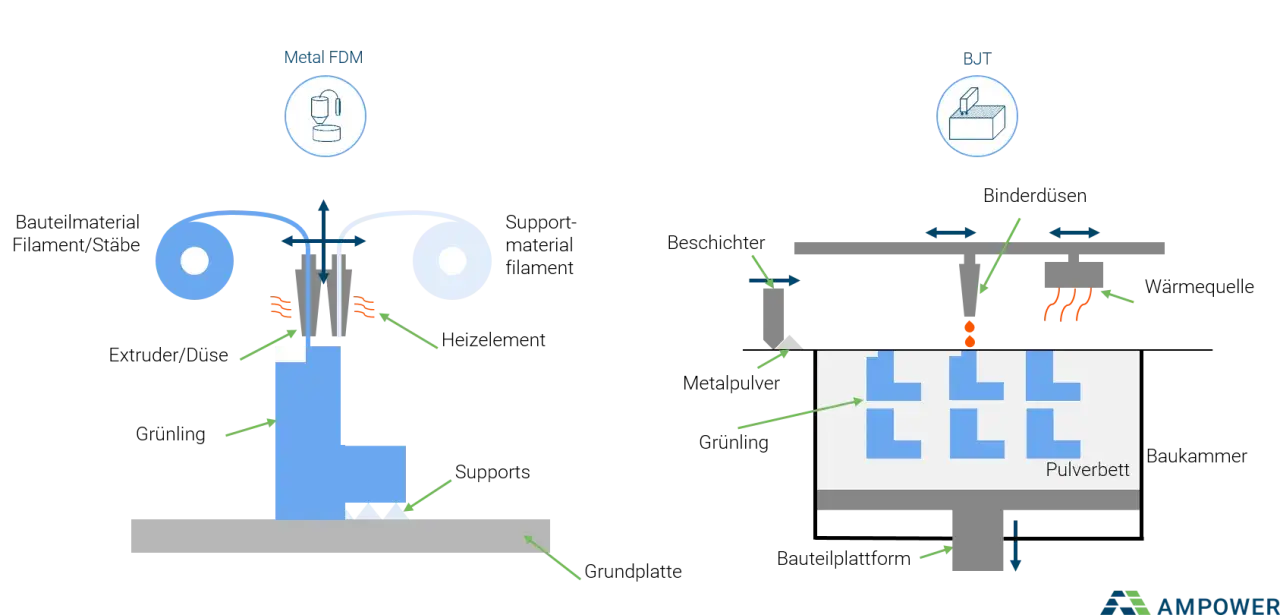

Beim Binder Jetting verbindet ein Druckkopf Pulver mit einem flüssigen Bindemittel. Das zunächst fragile Bauteil wird anschließend entbindert und gesintert. Vorteile liegen in der hohen Produktivität und der parallelen Fertigung vieler Teile, während Schrumpfung und Maßhaltigkeit sorgfältig berücksichtigt werden müssen.
Ergänzend gibt es Material Jetting, bei dem Tröpfchen abgelegt und ausgehärtet werden, sowie das Laminieren von Folien oder Blechen. Welche Variante passt, hängt weniger vom Schlagwort 3D-Druck ab als von Werkstoff, Bauteilgröße, Stückzahl, Genauigkeit und geforderter Belastbarkeit.
Wie aus digitalen Daten ein belastbares Bauteil wird
Der Druck beginnt nicht an der Maschine, sondern bei der Konstruktion. Ein sauberes CAD-Modell wird in ein geeignetes Datenformat überführt und anschließend in Schichten zerlegt. Dabei legt die Slicing-Software unter anderem Schichthöhe, Füllmuster, Wandstärke, Druckgeschwindigkeit und Stützgeometrie fest.
- Bauteil analysieren: Belastung, Temperatur, Oberfläche, Toleranzen und Stückzahl bestimmen die spätere Technologie.
- Werkstoff auswählen: PLA kann für Anschauungsmodelle genügen, während Polyamid, Metall oder Hochleistungskunststoff für technische Aufgaben erforderlich sind.
- Für das Verfahren konstruieren: Wandstärken, Überhänge, Bohrungen und Entformungsrichtungen müssen zur jeweiligen Maschine passen.
- Baulage festlegen: Die Orientierung beeinflusst Festigkeit, Oberfläche, Druckzeit und Materialverbrauch.
- Prozess überwachen: Temperatur, Energieeintrag, Pulverqualität oder Haftung entscheiden über die Reproduzierbarkeit.
- Nachbearbeiten und prüfen: Entfernen von Stützen, Schleifen, Entgraten, Wärmebehandlung oder Fräsen gehören je nach Verfahren zum normalen Ablauf.
Eine typische Schichthöhe liegt bei der Kunststoffextrusion oft zwischen 0,1 und 0,3 Millimetern. Harz- und Metallverfahren arbeiten je nach Anlage häufig mit Schichten von etwa 0,02 bis 0,1 Millimetern. Dünnere Schichten verbessern meist die Oberfläche, verlängern aber die Fertigungszeit erheblich.
Ich rate dazu, die Qualitätsprüfung nicht erst am Ende zu planen. Bei sicherheitsrelevanten Teilen gehören Maßprüfung, Werkstoffnachweis und gegebenenfalls zerstörende Prüfungen genauso zum Prozess wie der eigentliche Druck.
Welches Verfahren passt zu welchem Ziel
| Verfahren | Typische Werkstoffe | Stärken | Grenzen | Geeignete Anwendungen |
|---|---|---|---|---|
| FDM/FFF | Thermoplaste | Geringe Kosten, einfache Bedienung | Schichtlinien, begrenzte Maßhaltigkeit | Prototypen, Halterungen, Vorrichtungen |
| SLA/DLP | Flüssigharze | Sehr feine Details, glatte Oberfläche | Nachhärtung, teils spröde Bauteile | Modelle, Dentaltechnik, Feinguss |
| SLS | Polyamid, TPU und weitere Pulver | Komplexe Formen ohne viele Stützen | Raue Oberfläche, höhere Kosten | Funktionsbauteile, Kleinserien |
| LPBF | Metallpulver | Hohe Leistungsfähigkeit und Geometriefreiheit | Teure Anlagen, Wärmebehandlung nötig | Luftfahrt, Medizintechnik, Werkzeugbau |
| DED | Metallpulver oder Draht | Reparatur, Beschichtung, große Bauteile | Grobe Oberfläche, Nachbearbeitung | Instandsetzung, Bauteilaufbau, Hybridfertigung |
Für ein einfaches Kunststoffgehäuse ist ein Metall-Lasersystem offensichtlich überdimensioniert. Umgekehrt wird ein FDM-Teil kaum die richtige Wahl für ein hochbelastetes Implantat oder eine temperaturkritische Turbinenkomponente sein. Das teuerste Verfahren ist nicht automatisch das beste, sondern nur dasjenige, dessen Eigenschaften zur Aufgabe passen.
Bei einfachen Geometrien und hohen Stückzahlen bleiben Spritzgießen, Drehen oder Fräsen oft wirtschaftlicher. Additive Technik spielt ihre Stärke aus, wenn Werkzeugkosten, individuelle Varianten, kurze Entwicklungszyklen oder innere Kanäle den Ausschlag geben.
Wo sich additive Fertigung wirtschaftlich auszahlt
Besonders überzeugend ist der Einsatz bei Einzelteilen, Kleinserien und häufigen Konstruktionsänderungen. Ein Prototyp kann direkt aus den CAD-Daten entstehen, ohne dass zunächst eine Form oder ein spezielles Werkzeug gebaut werden muss. Dadurch lassen sich Fehler früher erkennen und Entwicklungsentscheidungen schneller treffen.
Typische Einsatzfelder sind individualisierte Prothesen, leichte Luftfahrtkomponenten, Kühlkörper mit integrierten Kanälen, Ersatzteile für ältere Maschinen und robotische Greifer. Auch im Werkzeugbau entstehen Einsätze mit konturnahen Kühlkanälen, die kürzere Zykluszeiten ermöglichen können.
Bei den Kosten sollte man nicht nur den Materialpreis betrachten. Eine einfache Kunststoffkomponente kann im Dienstleistungsdruck grob im Bereich von 20 bis 150 Euro liegen, während metallische Einzelteile durch Pulver, Maschinenzeit, Wärmebehandlung und Prüfung schnell mehrere hundert bis einige tausend Euro kosten. Solche Werte sind lediglich Planungsgrößen, denn Geometrie, Material und Qualitätsanforderungen verändern die Rechnung stark.
Die wirtschaftliche Schwelle verschiebt sich, wenn ein Bauteil mehrere Funktionen übernimmt. Ein gedrucktes Teil kann beispielsweise Halterung, Luftführung und Kühlstruktur in einer Komponente vereinen. Dadurch sinken Montageaufwand und Teilezahl, auch wenn der reine Druckpreis höher ausfällt.
Welche Fehler den Erfolg am häufigsten verhindern
Der Klassiker ist ein ungeeignetes Design. Konstrukteure übernehmen eine Geometrie aus der spanenden Fertigung und erwarten anschließend, dass sie ohne Anpassung optimal gedruckt werden kann. Additiv gerechtes Konstruieren nutzt dagegen Gitterstrukturen, Hohlräume, variable Wandstärken und integrierte Funktionen bewusst aus.
- Zu große Überhänge: Sie führen zu Stützen, schlechter Oberfläche oder Verformung.
- Falsche Baulage: Sie kann die Festigkeit deutlich verschlechtern oder die Druckzeit verlängern.
- Unterschätzte Nacharbeit: Ein gedrucktes Metallteil ist selten direkt einbaufertig.
- Unklare Toleranzen: Bohrungen und Passflächen benötigen oft zusätzliche Bearbeitungszugaben.
- Fehlende Prozessdaten: Ohne dokumentierte Parameter ist eine reproduzierbare Serie kaum möglich.
Auch die Materiallagerung wird gern übersehen. Feuchtigkeit beeinflusst viele Filamente und Pulver, während Harze licht- und temperaturgeschützt aufbewahrt werden müssen. Für industrielle Bauteile kommen außerdem Rückverfolgbarkeit, Anlagenkalibrierung und qualifizierte Prüfmethoden hinzu.
Die Praxis zeigt deshalb ein nüchternes Bild. Additive Fertigung ist besonders stark, wenn sie gezielt eingesetzt und in eine Prozesskette mit Konstruktion, Simulation, Nachbearbeitung und Prüfung eingebettet wird. Als pauschaler Ersatz für jede konventionelle Technik funktioniert sie nicht.
Die wichtigste Entscheidung fällt vor dem ersten Druck
Wer ein additives Verfahren auswählen möchte, sollte zuerst fünf Fragen beantworten. Wie viele Teile werden benötigt, welcher Werkstoff ist vorgeschrieben, welche Belastung tritt auf, welche Oberflächen und Toleranzen sind nötig und wie viel Nacharbeit ist akzeptabel?
Für schnelle Kunststoffmodelle genügt oft die Materialextrusion. Feine Details sprechen für Harzverfahren, robuste komplexe Kunststoffteile für SLS und anspruchsvolle Metallgeometrien für Pulverbettfusion oder DED. Die beste Lösung entsteht aus der Kombination von Bauteilziel, Material und Prozesssicherheit, nicht aus dem modernsten Maschinentyp.
Genau darin liegt der technische Reiz dieser Fertigungsfamilie. Sie verbindet digitale Konstruktion mit einer sehr alten Idee des schrittweisen Aufbaus und erweitert sie um neue Werkstoffe, Sensorik und automatisierte Prozesskontrolle. Wer die Grenzen ehrlich einplant, kann mit additiven Verfahren nicht nur schneller Prototypen bauen, sondern Bauteile völlig neu denken.
