Ob eine Schreibmaschinentaste sauber zurückspringt, ein Hebel dauerhaft belastbar bleibt oder ein Gehäuse nach einem Stoß Schaden nimmt, entscheidet nicht allein der verwendete Werkstoff. Die mechanischen Eigenschaften zeigen, wie ein Material auf Kräfte reagiert, wie stark es sich verformt und wann es versagt. Ich erläutere die wichtigsten Kennwerte, Prüfverfahren, typischen Denkfehler und die praktische Auswahl für Bauteile.
Diese Kennwerte entscheiden über die Belastbarkeit eines Werkstoffs
- Elastizitätsmodul beschreibt, wie steif ein Material auf Belastung reagiert.
- Streckgrenze und Zugfestigkeit zeigen, wann bleibende Verformung oder Bruch eintritt.
- Zähigkeit ist für Stoßbelastungen wichtiger als reine Härte.
- Prüfverfahren müssen zum Werkstoff, zur Belastungsart und zur späteren Anwendung passen.
- Temperatur, Fertigung und Bauteilgeometrie können Messwerte im praktischen Einsatz deutlich verändern.
Was mechanisches Verhalten bei Werkstoffen wirklich bedeutet
Wird ein Werkstoff belastet, entstehen im Inneren Spannungen. Die äußere Kraft allein sagt dabei wenig aus, denn dieselbe Kraft kann an einem dicken Bauteil harmlos sein und an einem dünnen Querschnitt zum Versagen führen. Deshalb betrachtet man die Spannung σ = Kraft F geteilt durch Fläche A, meist angegeben in Megapascal.
Ebenso wichtig ist die Dehnung. Sie beschreibt, wie stark sich ein Bauteil im Verhältnis zu seiner ursprünglichen Länge verändert. Bei einer Stange mit 100 Millimetern Länge und einer Verlängerung um 1 Millimeter beträgt die Dehnung 1 Prozent.
Elastische und plastische Verformung
Im elastischen Bereich kehrt das Material nach der Entlastung weitgehend in seine ursprüngliche Form zurück. Eine Stahlfeder arbeitet genau nach diesem Prinzip. Wird die Belastungsgrenze überschritten, beginnt die plastische Verformung, die dauerhaft bleibt.
Für die Konstruktion ist diese Grenze oft wichtiger als der spätere Bruch. Ein Schreibmaschinenhebel, der sich bereits bei normaler Bedienung verbiegt, ist unbrauchbar, auch wenn er theoretisch noch nicht reißen würde. Ich achte deshalb zuerst darauf, ob die zulässige Belastung genügend Abstand zur Streckgrenze besitzt.
Steifigkeit ist nicht dasselbe wie Festigkeit
Der Elastizitätsmodul, kurz E-Modul, beschreibt die Steifigkeit. Stahl hat beispielsweise einen E-Modul von ungefähr 210 Gigapascal, Aluminium liegt bei etwa 70 Gigapascal. Ein Stahlteil verformt sich bei gleicher Geometrie also deutlich weniger als ein Aluminiumteil.
Das bedeutet jedoch nicht automatisch, dass Stahl immer „besser“ ist. Aluminium kann bei geringem Gewicht sinnvoller sein, während ein Kunststoff durch seine größere Verformbarkeit Stöße besser abfedert. Steifigkeit verhindert Bewegung, Festigkeit verhindert Versagen. Diese beiden Eigenschaften werden in der Praxis erstaunlich häufig verwechselt.
Die wichtigsten Kennwerte im direkten Vergleich
Kein einzelner Kennwert beschreibt einen Werkstoff vollständig. Erst das Zusammenspiel aus Steifigkeit, Festigkeit, Härte, Zähigkeit und Verformbarkeit zeigt, ob ein Material für ein bestimmtes Bauteil geeignet ist.
| Kennwert | Was er beschreibt | Typische Bedeutung in der Praxis |
|---|---|---|
| Elastizitätsmodul | Widerstand gegen elastische Verformung | Wie stark sich ein Bauteil unter Last durchbiegt |
| Streckgrenze oder Dehngrenze | Beginn einer bleibenden Verformung | Welche Spannung ein Bauteil dauerhaft aushält |
| Zugfestigkeit | Höchste Spannung im Zugversuch | Maximale Belastbarkeit vor dem endgültigen Versagen |
| Bruchdehnung | Dehnung bis zum Bruch | Ob ein Werkstoff eher duktil oder spröde reagiert |
| Härte | Widerstand gegen Eindringen und lokale Verformung | Verschleißverhalten und Oberflächenbeständigkeit |
| Zähigkeit | Aufnahme von Energie bis zum Bruch | Verhalten bei Schlägen, Kerben und plötzlichen Lasten |
Festigkeit und Dehngrenze
Die Zugfestigkeit wird mit Rm bezeichnet und gibt die höchste Spannung an, die eine Probe im Zugversuch erreicht. Die Streckgrenze Re oder die häufig verwendete 0,2-Prozent-Dehngrenze Rp0,2 markieren dagegen den Bereich, ab dem eine bleibende Verformung einsetzt.
Ein Beispiel macht den Unterschied greifbar. Wirkt eine Kraft von 10.000 Newton auf eine Querschnittsfläche von 50 Quadratmillimetern, entstehen 200 Megapascal Spannung. Liegt die Dehngrenze des Werkstoffs bei 180 Megapascal, ist das Bauteil bereits plastisch überlastet, selbst wenn seine Zugfestigkeit deutlich höher liegt.
Härte, Zähigkeit und Verschleiß
Härte wird oft als allgemeines Qualitätsmerkmal missverstanden. Ein harter Werkstoff widersteht einem Eindringen oder Kratzer besser, kann aber gleichzeitig spröde sein. Härte schützt die Oberfläche, während Zähigkeit hilft, einen Stoß oder eine Kerbe ohne plötzlichen Bruch zu überstehen.
Bei einer Typenhebelführung oder einer Achse einer historischen Schreibmaschine ist daher nicht nur die Härte interessant. Entscheidend sind auch geringe Reibung, ausreichende Zähigkeit und eine Form, die Kerbspannungen vermeidet. Ein extrem hartes, aber sprödes Teil wäre hier keine überzeugende Lösung.
Ermüdung und Kriechen
Viele Bauteile versagen nicht durch eine einmalige Überlastung, sondern durch Millionen kleiner Lastwechsel. Dieses Verhalten nennt man Ermüdung. Federn, Scharniere, Wellen und Hebel müssen deshalb für wiederholte Belastungen ausgelegt werden, auch wenn jede einzelne Last weit unterhalb der Zugfestigkeit liegt.
Bei Kunststoffen und einigen Metallen unter hoher Temperatur kommt zusätzlich das Kriechen hinzu. Dabei verformt sich das Material unter gleichbleibender Last langsam weiter. Ein Kunststoffknopf kann nach Jahren lockerer sitzen, obwohl die anfängliche Belastung völlig unkritisch war.
Wie mechanische Kennwerte geprüft werden
Messwerte sind nur vergleichbar, wenn Probe, Prüfgeschwindigkeit, Temperatur und Auswertung festgelegt sind. Der klassische Zugversuch an metallischen Werkstoffen wird in Deutschland nach der Normenreihe DIN EN ISO 6892-1 durchgeführt. Dabei werden Kraft und Längenänderung während der Belastung aufgezeichnet.
Der Zugversuch

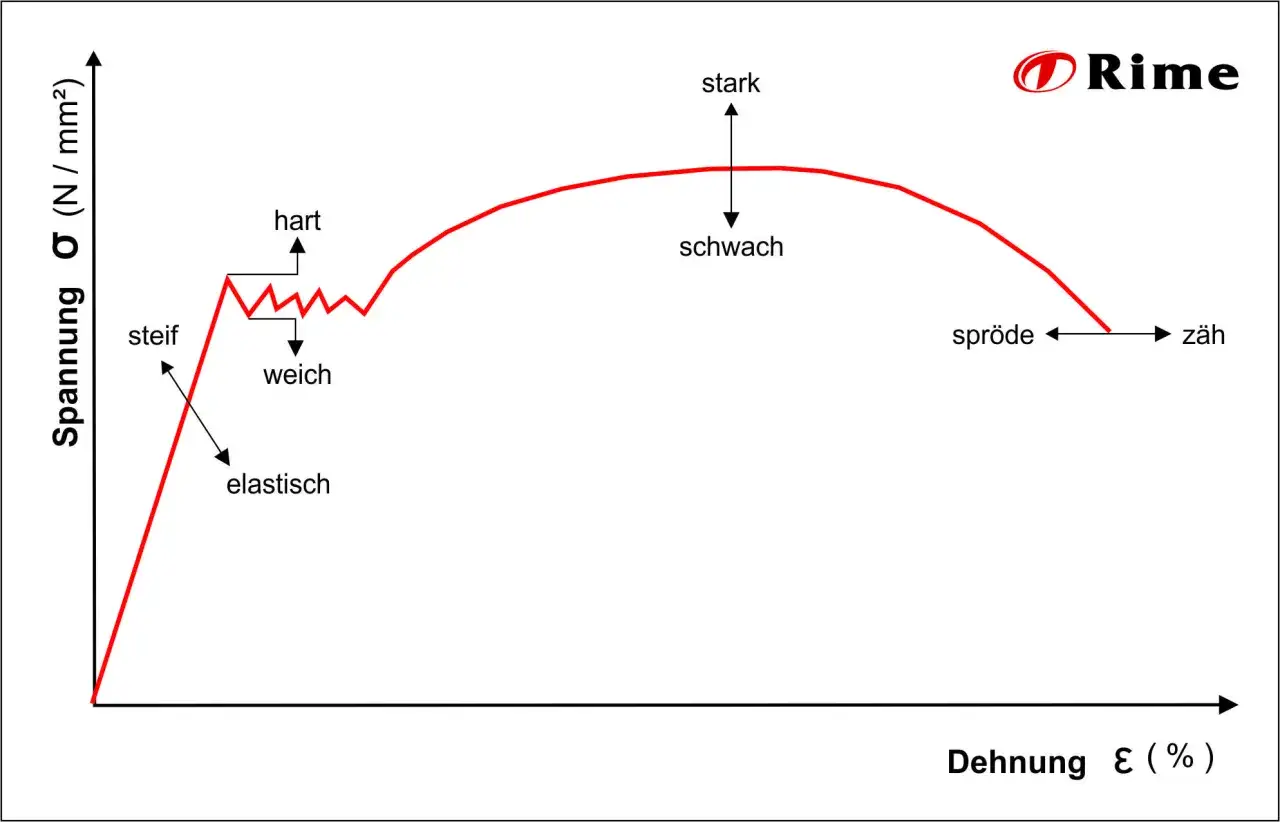

Eine genormte Probe wird langsam und kontrolliert auseinandergezogen. Aus dem Spannungs-Dehnungs-Diagramm lassen sich E-Modul, Dehngrenze, Zugfestigkeit und Bruchdehnung ablesen. Der Versuch ist zerstörend, liefert dafür aber ein sehr aussagekräftiges Bild des Werkstoffverhaltens.
Für Kunststoffe gelten andere Prüfbedingungen, weil sie stärker von Temperatur und Prüfgeschwindigkeit abhängen. Eine Kunststoffprobe kann bei niedriger Geschwindigkeit zäh wirken und bei schneller Belastung deutlich spröder brechen. Deshalb sollte man niemals einen Kennwert aus einem Datenblatt losgelöst von der Prüfmethode übernehmen.
Härte-, Biege- und Schlagprüfung
Bei der Härteprüfung wird ein Prüfkörper mit definierter Kraft in die Oberfläche gedrückt. Brinell, Vickers, Rockwell und Shore sind unterschiedliche Verfahren mit jeweils eigenen Skalen. Shore A wird häufig für weiche Elastomere verwendet, während Vickers oder Rockwell für viele metallische Werkstoffe geeignet sind.
Die Biegeprüfung ist sinnvoll, wenn ein Werkstoff später ebenfalls auf Biegung belastet wird. Ein Schlagbiegeversuch nach Charpy untersucht dagegen, wie viel Energie eine gekerbte Probe bei einem schnellen Bruch aufnehmen kann. Gerade bei tiefen Temperaturen können sich manche Stähle deutlich spröder verhalten als bei Raumtemperatur.
Für eine belastbare Beurteilung reicht eine einzelne Prüfung selten aus. Ich würde bei einem sicherheitsrelevanten Bauteil mindestens die maßgebende Belastungsart, die Oberflächenhärte und das Verhalten bei wiederholter Belastung betrachten. Das kostet mehr Zeit als ein schneller Härteeindruck, verhindert aber teure Fehlentscheidungen.
Warum Datenblattwerte im Bauteil nicht immer gelten
Ein Werkstoffkennwert wird an einer Probe unter klar definierten Bedingungen ermittelt. Ein fertiges Bauteil besitzt jedoch Bohrungen, Kanten, Gewinde, Schweißnähte oder wechselnde Querschnitte. Solche Stellen erzeugen Kerbspannungen, bei denen die örtliche Spannung deutlich höher sein kann als der rechnerische Mittelwert.
Geometrie und Oberfläche
Eine scharfe Innenecke ist mechanisch ungünstiger als ein großzügiger Radius. Auch Riefen, Korrosion und Bearbeitungsspuren können als Ausgangspunkt für Risse dienen. Bei kleinen Hebeln oder Wellen macht deshalb eine saubere Oberfläche oft mehr aus als eine geringfügige Erhöhung der nominellen Festigkeit.
Temperatur, Zeit und Belastungsgeschwindigkeit
Metalle behalten ihre Grundsteifigkeit über einen breiten Temperaturbereich vergleichsweise gut, verlieren bei hohen Temperaturen aber an Festigkeit. Kunststoffe werden häufig weicher, während Elastomere ihre Rückstellkraft verändern. Ein Kennwert ohne Temperaturangabe ist daher nur eingeschränkt aussagekräftig.
Auch die Geschwindigkeit zählt. Eine langsame Zugprüfung bildet nicht automatisch einen Stoß ab. Wer ein Bauteil gegen Fall, Schlag oder Vibration auslegen muss, sollte dynamische Prüfwerte oder Sicherheitsreserven berücksichtigen.
Fertigung und Werkstoffrichtung
Walzen, Schmieden, Gießen, Wärmebehandlung und additive Fertigung verändern das Gefüge und damit die Eigenschaften. Bei Blechen und faserverstärkten Kunststoffen kann die Festigkeit außerdem von der Prüfrichtung abhängen. Ich verlasse mich deshalb bei wichtigen Konstruktionen nicht auf den Werkstoffnamen allein, sondern prüfe auch Lieferzustand, Wärmebehandlung und Herstellverfahren.
Welcher Werkstoff passt zu welcher Belastung
Die richtige Auswahl beginnt mit der Frage, was das Bauteil tatsächlich leisten muss. Soll es sich möglichst wenig verformen, einen Stoß aufnehmen, dauerhaft gleiten oder möglichst leicht sein? Erst danach vergleiche ich konkrete Werkstoffe und nicht umgekehrt.
| Anforderung | Besonders relevante Eigenschaften | Typische Werkstoffrichtungen |
|---|---|---|
| Geringe Durchbiegung | Hoher E-Modul, ausreichende Festigkeit | Stahl, Gusseisen, steife technische Kunststoffe |
| Geringes Gewicht | Festigkeit im Verhältnis zur Dichte | Aluminiumlegierungen, faserverstärkte Kunststoffe |
| Stoßbelastung | Hohe Zähigkeit, geringe Sprödbruchneigung | Zähe Stähle, bestimmte Polyamide, Elastomere |
| Gleit- und Verschleißkontakt | Härte, Reibung, Oberflächenbeständigkeit | Gehärteter Stahl, Bronze, geeignete technische Kunststoffe |
| Dauernde Last bei Wärme | Kriechfestigkeit, Temperaturbeständigkeit | Hochtemperaturkunststoffe, warmfeste Stähle |
Bei historischen Schreibmaschinen sieht man diese Auswahl besonders schön. Eine Feder braucht hohe Elastizität und Dauerfestigkeit, eine Typenstange muss schlank und dennoch formstabil sein, während eine Walzenauflage eher von Elastizität und Verschleißfestigkeit profitiert. Dasselbe Gerät vereint mehrere Werkstoffaufgaben, weshalb ein einziger „bester“ Werkstoff nicht existiert.
Lesen Sie auch: Was ist ein Getriebe und wie funktioniert es?
Typische Denkfehler bei der Auswahl
- „Härter ist immer besser“ übersieht Sprödigkeit und Bruchzähigkeit.
- „Die Zugfestigkeit reicht aus“ ignoriert Biegung, Ermüdung und Kerbwirkung.
- „Der gleiche Werkstoff verhält sich immer gleich“ vernachlässigt Wärmebehandlung und Fertigung.
- „Ein Sicherheitsfaktor löst alles“ ersetzt keine realistische Kenntnis der Lastfälle.
Ein Sicherheitsfaktor von 2 bedeutet nicht, dass jede Unsicherheit verschwunden ist. Bei wechselnden Lasten, Korrosion oder unbekannter Materialqualität kann eine einfache Zahl zu kurz greifen. Für unkritische Reparaturen genügt oft eine vernünftige Vergleichsbetrachtung, bei tragenden oder schnell laufenden Bauteilen sollte eine fachgerechte Berechnung folgen.
Was bei der praktischen Beurteilung den größten Unterschied macht
Wer einen Werkstoff vergleichen möchte, sollte zunächst den Lastfall aufschreiben. Handelt es sich um Zug, Druck, Biegung, Scherung, Torsion, Schlag oder viele Wiederholungen? Schon diese Einordnung verhindert, dass ein passender Kennwert aus der falschen Prüfung verwendet wird.
Danach prüfe ich drei Punkte. Erstens muss die Verformung im Betrieb akzeptabel sein. Zweitens darf die Spannung mit ausreichender Reserve unter der Dehngrenze bleiben. Drittens müssen Umgebung, Fertigung und Lebensdauer zum vorgesehenen Einsatz passen.
Für eine erste technische Einschätzung reichen häufig Werkstoffdatenblatt, einfache Spannungsrechnung und ein Vergleich der Prüfmethoden. Bei einem alten Bauteil mit unbekannter Legierung kann eine Härtemessung oder ein kleiner Werkstofftest sinnvoller sein als eine bloße Vermutung anhand von Farbe und Gewicht.
Vom Kennwert zur zuverlässigen Konstruktion
Mechanische Kennwerte sind keine abstrakten Zahlen, sondern Entscheidungshilfen. Der E-Modul beantwortet die Frage nach der Verformung, die Dehngrenze nach der bleibenden Veränderung, die Zugfestigkeit nach der maximalen Last und die Zähigkeit nach dem Verhalten beim Bruch.
Mein wichtigster Rat lautet deshalb, nie nur einen Wert zu betrachten. Ein Bauteil wird erst dann zuverlässig, wenn Werkstoff, Geometrie, Belastungsart, Temperatur und Fertigung zusammenpassen. Genau diese Verbindung zwischen Materialkunde und praktischer Konstruktion macht technische Entwicklungen dauerhaft interessant.
