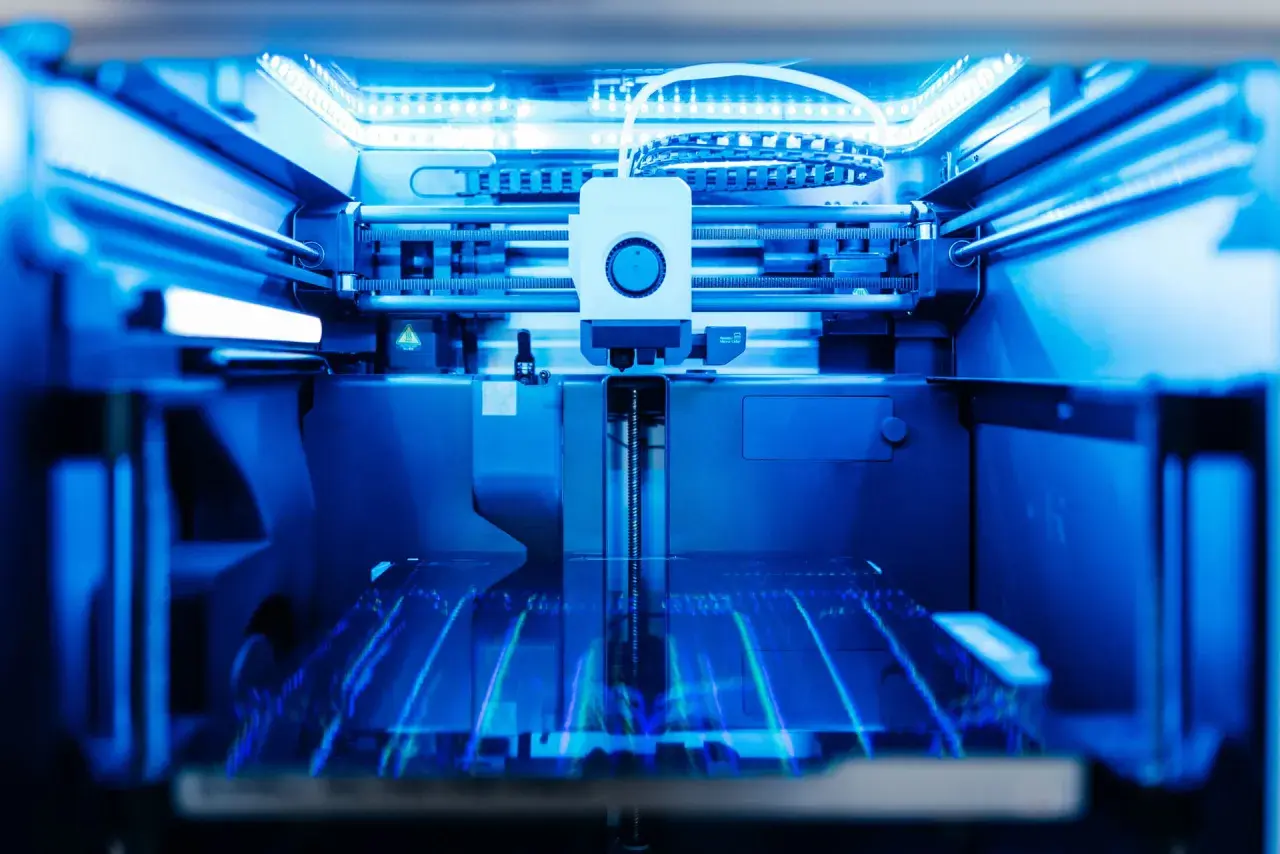

Ein Bauteil entsteht nicht mehr zwangsläufig aus einem Block, einer Form oder mehreren montierten Einzelteilen. Bei der additiven Fertigung mit 3D-Druck wird Material direkt aus einem digitalen Modell Schicht für Schicht aufgebaut. Ich zeige, wie dieser Prozess funktioniert, welche Verfahren und Werkstoffe sich unterscheiden, wo die Technik wirtschaftlich überzeugt und an welchen Grenzen Einsteiger häufig scheitern.
Die wichtigsten Fakten zur additiven Fertigung auf einen Blick
- Grundprinzip: Ein physisches Bauteil entsteht durch das schrittweise Hinzufügen von Material.
- Prozesskette: CAD-Modell, Datenvorbereitung, Druck, Nachbearbeitung und Qualitätsprüfung gehören zusammen.
- Verfahren: FFF, SLA, SLS, Binder Jetting und Laserschmelzen erfüllen sehr unterschiedliche Aufgaben.
- Stärke: Komplexe Geometrien, Individualisierung und kleine Stückzahlen lassen sich oft besonders effizient umsetzen.
- Grenze: Ein 3D-Drucker ersetzt nicht automatisch jede konventionelle Fertigung und verlangt stabile Prozessparameter.
Was additive Fertigung im 3D-Druck wirklich bedeutet
Die Begriffe additive Fertigung und 3D-Druck werden im Alltag meist gleich verwendet. Technisch beschreibt die additive Fertigung jedoch eine ganze Gruppe von Verfahren, bei denen ein Werkstück auf Basis einer digitalen Geometrie durch sukzessive Materialzugabe entsteht. Genau diese Definition bildet auch die Grundlage der Norm ISO/ASTM 52900:2021.
Der Gegensatz ist die subtraktive Fertigung. Beim Fräsen oder Drehen wird Material entfernt, beim Spritzgießen wird es in eine Form eingebracht. Der 3D-Druck arbeitet dagegen direkt mit der gewünschten Geometrie. Dadurch können innere Kanäle, Gitterstrukturen, Hinterschneidungen oder sehr leichte Bauteile entstehen, die mit klassischen Methoden nur schwer oder überhaupt nicht wirtschaftlich herstellbar wären.
Ich sehe den größten Vorteil nicht darin, dass ein Drucker jedes beliebige Teil herstellen kann. Entscheidend ist vielmehr die Verbindung aus digitalem Modell, flexibler Fertigung und geringer Werkzeugabhängigkeit. Ein neues Bauteil benötigt häufig keine eigene Spritzgussform und kann nach einer Designänderung direkt erneut gefertigt werden.
Warum der Begriff 3D-Druck allein zu kurz greift
Ein einfacher Kunststoffdruck für ein Gehäuse und ein laseradditiv gefertigtes Turbinenteil haben zwar dasselbe Grundprinzip, unterscheiden sich aber stark bei Maschinen, Material, Prozesskontrolle und Nachbearbeitung. Bei industriellen Metallteilen gehören beispielsweise Wärmebehandlung, Entfernung von Stützstrukturen und mechanische Bearbeitung oft zwingend zum Ablauf.
Deshalb sollte man immer drei Fragen trennen. Was soll das Bauteil leisten? Welcher Werkstoff erfüllt diese Aufgabe? Und welches Verfahren erreicht die geforderte Genauigkeit, Festigkeit und Stückzahl zu vertretbaren Kosten?
So läuft der Prozess vom CAD-Modell zum geprüften Bauteil
Additive Fertigung beginnt nicht mit dem Einschalten des Druckers, sondern mit einer geeigneten Konstruktion. Ein 3D-Modell aus einem CAD-System wird so gestaltet, dass es sich zuverlässig aufbauen lässt. Wandstärken, Überhänge, Bauraum, Wärmeverzug und die spätere Belastungsrichtung spielen dabei eine große Rolle.
1. Konstruktion und Vorbereitung
Nach der Konstruktion wird das Modell meist als 3MF- oder STL-Datei exportiert. Eine Slicing-Software zerlegt die Geometrie in einzelne Schichten und legt daraus Bewegungen, Materialmengen und Prozessparameter fest. Dazu gehören unter anderem Schichthöhe, Druckgeschwindigkeit, Temperatur, Füllung und Stützstrukturen.
Die Schichthöhe beeinflusst die sichtbare Oberfläche und die Druckzeit. Bei einem üblichen FFF-Druck liegen Werte oft zwischen 0,1 und 0,3 Millimetern. Eine kleinere Schicht kann Details verbessern, verlängert den Prozess aber deutlich und löst nicht automatisch jedes Maßproblem.
2. Aufbau des Werkstücks

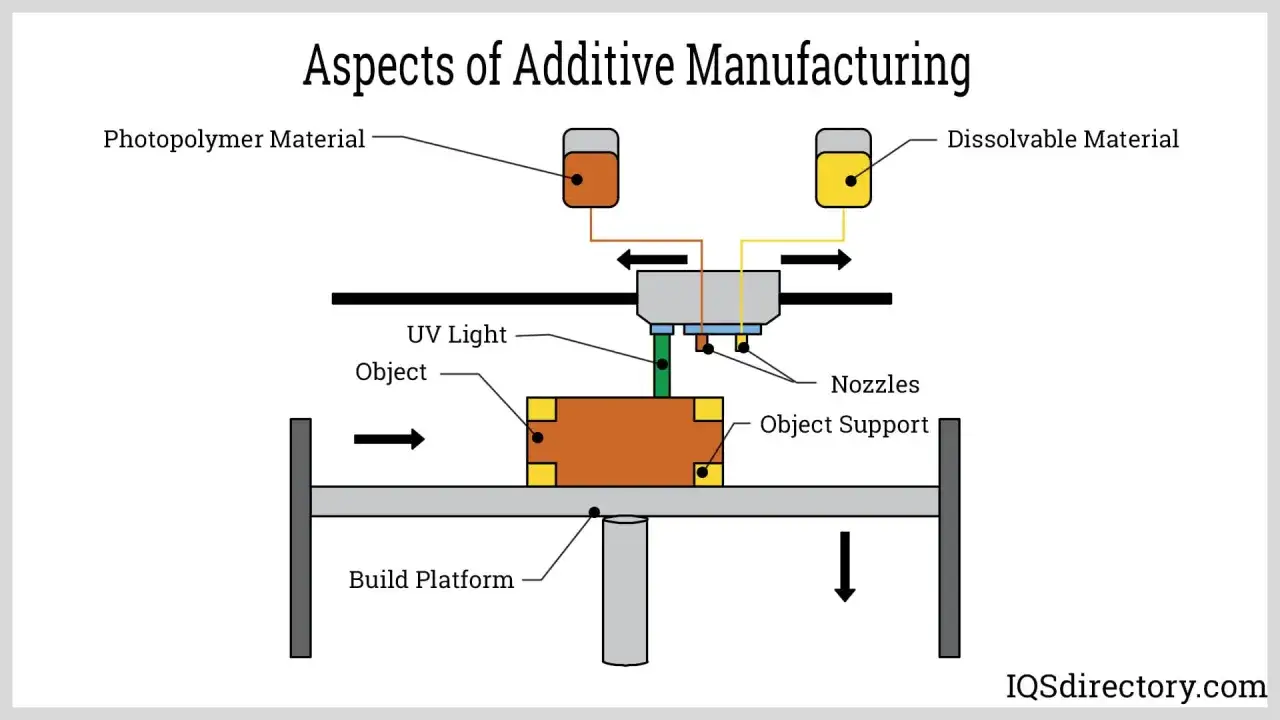

Während des Drucks wird das Material aufgetragen, ausgehärtet, verklebt oder aufgeschmolzen. Beim FFF-Verfahren presst eine beheizte Düse Kunststofffilament aus. Bei der Stereolithografie härtet Licht ein flüssiges Harz aus. Beim Laser Powder Bed Fusion, kurz L-PBF, verschmilzt ein Laser Metallpulver in einem Pulverbett.
Die einzelnen Schichten verbinden sich nicht immer völlig gleich. Temperaturgradienten, Feuchtigkeit, Pulverqualität und Maschinenzustand können die Eigenschaften beeinflussen. Für funktionskritische Bauteile ist deshalb eine reproduzierbare Prozessführung wichtiger als ein spektakuläres Einzelstück.
3. Nachbearbeitung und Kontrolle
Nach dem Druck werden Stützstrukturen entfernt, Pulverreste beseitigt oder Harzbestandteile abgewaschen. Metallbauteile benötigen je nach Anwendung zusätzlich eine Wärmebehandlung, Oberflächenbearbeitung oder CNC-Nacharbeit. Erst danach lässt sich beurteilen, ob das Bauteil seine vorgesehenen Maße und Eigenschaften erreicht.
Meine praktische Faustregel lautet: Wenn ein Projekt nur den Druckvorgang kalkuliert, ist die Kostenplanung fast immer zu optimistisch. Nachbearbeitung und Prüfung können 20 bis 50 Prozent des Gesamtaufwands ausmachen, bei anspruchsvollen Metallteilen auch mehr.
Die wichtigsten 3D-Druckverfahren im direkten Vergleich
Die Auswahl des Verfahrens entscheidet über Oberfläche, Festigkeit, Präzision, Materialauswahl und Wirtschaftlichkeit. Eine pauschale Empfehlung für den besten 3D-Druck gibt es daher nicht.
| Verfahren | Material | Stärken | Typische Anwendungen |
|---|---|---|---|
| FFF oder FDM | Thermoplaste wie PLA, PETG, ABS, PA | Günstig, flexibel, leicht zugänglich | Prototypen, Halterungen, Gehäuse, Vorrichtungen |
| SLA oder DLP | Flüssige Photopolymere | Sehr feine Details und glatte Oberflächen | Modelle, Dentaltechnik, Formen, kleine Präzisionsteile |
| SLS | Polymerpulver, häufig Polyamid | Komplexe Geometrien ohne viele Stützstrukturen | Funktionsprototypen, Kleinserien, bewegliche Baugruppen |
| L-PBF | Metallpulver, etwa Stahl, Aluminium oder Titan | Hohe Funktionsdichte und belastbare Metallbauteile | Luftfahrt, Medizintechnik, Werkzeugbau, Maschinenbau |
| Binder Jetting | Sand, Metall- oder Keramikpulver | Hohe Produktivität bei bestimmten Geometrien | Gießformen, Keramik, Serienkomponenten |
Kunststoffdruck für Entwicklung und Werkstatt
FFF ist meist der sinnvollste Einstieg. Ein Gerät für den privaten oder schulischen Bereich kostet grob 200 bis 1.500 Euro. Für technische Kunststoffe werden ein beheiztes Druckbett, eine geschlossene Baukammer und eine gut abgestimmte Materialführung wichtiger als eine möglichst hohe Maximalgeschwindigkeit.
Ich würde Einsteigern selten empfehlen, sofort das teuerste Gerät zu kaufen. Besser ist ein klar abgegrenztes Testteil, an dem Maßhaltigkeit, Layerhaftung und Belastbarkeit geprüft werden. Ein dekoratives Modell zeigt vor allem, ob der Drucker drucken kann. Eine belastete Halterung zeigt, ob der Prozess verstanden wurde.
Harzverfahren für feine Details
SLA und DLP erzeugen sehr glatte Oberflächen und filigrane Strukturen. Das macht sie für Anschauungsmodelle, Zahntechnik und kleine Präzisionsteile interessant. Flüssige Harze verlangen jedoch einen sorgfältigen Umgang mit Handschuhen, Reinigung und Nachhärtung. Das fertige Teil ist nicht automatisch für hohe Temperaturen oder dauerhafte mechanische Belastung geeignet.
Metallverfahren für anspruchsvolle Bauteile
Beim Metall-3D-Druck entstehen Bauteile mit hoher geometrischer Freiheit, etwa leichte Gitterstrukturen oder innenliegende Kühlkanäle. Der Aufwand ist aber erheblich. Neben der Anlage werden Pulverhandling, Schutzgas, Absaugung, qualifiziertes Personal und geeignete Prüfmittel benötigt.
Eine industrielle Metallanlage kann einschließlich Peripherie und Nachbearbeitung schnell mehrere hunderttausend Euro kosten. Für Einzelteile und kleine Serien ist ein spezialisierter Dienstleister deshalb oft wirtschaftlicher als die eigene Anschaffung.
Welche Materialien und Anwendungen wirklich überzeugen
Bei Kunststoffen reicht die Auswahl von einfachen Standardmaterialien bis zu glasfaser- oder carbonfaserverstärkten Hochleistungspolymeren. PLA lässt sich leicht drucken und eignet sich gut für Modelle. PETG ist widerstandsfähiger gegen Feuchtigkeit. ABS und ASA bieten Vorteile bei Wärme und Außeneinsatz, verlangen aber eine kontrollierte Umgebung.
Metalle wie Aluminium, Edelstahl, Werkzeugstahl und Titan werden genutzt, wenn Festigkeit, Temperaturbeständigkeit oder geringes Gewicht zählen. Keramische Verfahren spielen dort eine Rolle, wo hohe Temperaturbeständigkeit, elektrische Isolation oder besondere Verschleißfestigkeit gefragt sind.
Wo additive Verfahren ihren größten Nutzen entfalten
- Prototypen: Konstruktionen können innerhalb von Stunden statt erst nach Wochen geprüft werden.
- Werkzeuge und Vorrichtungen: Greifer, Bohrlehren oder Montagehilfen lassen sich passend zur jeweiligen Aufgabe fertigen.
- Kleinserien: Bei wenigen Dutzend oder einigen hundert Teilen entfallen oft hohe Werkzeugkosten.
- Individualisierte Produkte: Maße und Geometrien können an einzelne Personen oder Bauteile angepasst werden.
- Reparatur und Ersatzteile: Digitale Modelle helfen, veraltete oder schwer beschaffbare Komponenten neu herzustellen.
Besonders interessant finde ich Anwendungen, bei denen mehrere Einzelteile zu einer Funktionseinheit zusammengefasst werden. Ein optimierter 3D-Druck kann dadurch Montage, Dichtstellen und Lagerhaltung reduzieren. Das ist allerdings nur dann ein Vorteil, wenn die neue Geometrie ausreichend geprüft wurde und nicht bloß auf dem Bildschirm elegant aussieht.
Wo die Technik Grenzen hat und wie Kosten entstehen
Die additive Fertigung ist kein automatischer Ersatz für Fräsen, Drehen, Spritzgießen oder Gießen. Bei sehr großen Stückzahlen gewinnt häufig die konventionelle Fertigung, weil Werkzeug- und Rüstkosten auf viele Teile verteilt werden. Auch bei einfachen, glatten Geometrien ist ein klassisches Verfahren oft schneller und günstiger.
Die Kosten eines 3D-Druckteils hängen nicht nur vom Materialgewicht ab. Relevant sind Maschinenzeit, Energie, Ausschuss, Datenvorbereitung, Nacharbeit, Prüfungen und Personal. Ein kleines Metallteil kann trotz weniger Gramm Material teuer sein, wenn der Aufbau viele Stunden dauert und anschließend spanend bearbeitet werden muss.
| Kostenfaktor | Typische Auswirkung | Was ich empfehlen würde |
|---|---|---|
| Geometrie | Überhänge und dünne Wände erhöhen Fehler- und Nacharbeitsrisiken. | Bauteil für das gewählte Verfahren konstruieren. |
| Material | Technische Polymere und Metallpulver sind deutlich teurer als Standardfilamente. | Werkstoff nach Funktion statt nach Marketingbegriff auswählen. |
| Stückzahl | Einzelteile und Kleinserien profitieren, Großserien nicht automatisch. | Ab einer größeren Menge mit Spritzguss oder CNC vergleichen. |
| Qualitätssicherung | Messung, Dokumentation und zerstörende Prüfungen erhöhen den Aufwand. | Prüfkriterien bereits vor dem ersten Druck festlegen. |
Lesen Sie auch: Welche Roboterarten gibt es und wofür eignen sie sich?
Typische Fehler bei der Einführung
Ein häufiger Fehler ist die Annahme, dass ein vorhandenes Spritzgussteil einfach gedruckt werden kann. Die Geometrie funktioniert vielleicht, nutzt aber die Möglichkeiten des additiven Designs nicht aus und benötigt unnötig viele Stützstrukturen.
Problematisch ist auch eine zu geringe Prozessdokumentation. Bei Serienbauteilen sollten Materialcharge, Maschineneinstellungen, Ausrichtung, Temperaturverlauf und Prüfergebnisse nachvollziehbar bleiben. Für industrielle Produktionsstandorte beschreibt ISO/ASTM 52920:2023 entsprechende Qualifizierungsprinzipien.
Bei Harzen, Metallpulvern und erhitzten Kunststoffen kommt der Arbeitsschutz hinzu. Gute Absaugung, geschlossene Anlagen, persönliche Schutzausrüstung und klare Reinigungsregeln sind keine Nebensache. Besonders feine Metallpulver können gesundheits- und brandgefährlich sein und gehören nicht in eine improvisierte Werkstattumgebung.
So trifft man eine belastbare Entscheidung für den eigenen Anwendungsfall
Ich beginne bei jedem Projekt mit der Funktion des Bauteils und nicht mit der Frage, welcher Drucker gerade besonders beworben wird. Zuerst werden Belastung, Temperatur, Medienkontakt, Genauigkeit, Stückzahl und erwartete Lebensdauer festgelegt. Erst danach lässt sich das passende Verfahren sinnvoll auswählen.
- Anforderung klären: Welche Kräfte, Temperaturen und Toleranzen muss das Teil aushalten?
- Stückzahl berechnen: Einzelteil, Kleinserie und Serienproduktion führen zu unterschiedlichen Kosten.
- Werkstoff bestimmen: Standardkunststoff, technischer Polymer, Metall oder Keramik?
- Verfahren vergleichen: Druckzeit, Oberflächenqualität, Nacharbeit und Prüfaufwand einbeziehen.
- Testbauteil fertigen: Nicht nur die Optik, sondern auch Maßhaltigkeit und Funktion prüfen.
- Prozess dokumentieren: Parameter sichern, Abweichungen protokollieren und das Ergebnis reproduzierbar machen.
Für einen einfachen Halter kann ein günstiger FFF-Drucker ausreichen. Ein belastetes Maschinenteil, ein medizinisches Produkt oder ein sicherheitsrelevantes Bauteil verlangt dagegen eine qualifizierte Prozesskette. In solchen Fällen ist ein professioneller Fertigungspartner oft die vernünftigere Lösung als ein vorschneller Kauf eigener Technik.
Der nächste sinnvolle Schritt ist ein sauber definierter Test
Additive Fertigung mit 3D-Druck lohnt sich besonders, wenn Geometrie, Individualisierung oder kurze Entwicklungszyklen wichtiger sind als maximale Stückzahlen. Ihre Stärke liegt nicht in einem universellen Druckverfahren, sondern in der passenden Kombination aus Konstruktion, Material und Prozess.
Wer mit einem klar beschriebenen Testbauteil beginnt, lernt schneller als durch den Kauf immer neuer Geräte. Ich würde deshalb zuerst ein reales Problem auswählen, die Anforderungen messen und das Ergebnis mit einer konventionellen Lösung vergleichen. So zeigt sich rasch, ob der 3D-Druck im konkreten Fall nur interessant aussieht oder tatsächlich einen technischen und wirtschaftlichen Vorteil bringt.
