Ein 3D-Drucker verwandelt digitale Konstruktionsdaten in ein greifbares Bauteil, indem er Material Schicht für Schicht aufträgt, aushärtet oder verschmilzt. Ich zeige, wie dieser Ablauf von der Datei bis zum fertigen Objekt funktioniert, welche Druckverfahren sich unterscheiden und warum Temperatur, Ausrichtung und Nachbearbeitung über die Qualität entscheiden.
Aus digitalen Schichten entsteht ein echtes Bauteil
- Ausgangspunkt ist ein 3D-Modell aus einem CAD-Programm oder einer Modellbibliothek.
- Die Slicing-Software zerlegt das Modell in viele einzelne Druckschichten und erzeugt daraus Steuerbefehle.
- Beim verbreiteten FDM-Verfahren wird Kunststoff bei etwa 180 bis 300 °C geschmolzen und durch eine Düse aufgetragen.
- SLA-Drucker härten flüssiges Kunstharz mit Licht aus, während SLS-Geräte Kunststoffpulver per Laser verbinden.
- Die größten Fehlerquellen sind mangelnde Haftung, falsche Temperaturen, Feuchtigkeit und eine ungünstige Bauteilorientierung.
Das Grundprinzip ist wie präzises Stapeln
Die meisten 3D-Drucker arbeiten additiv. Das bedeutet, dass sie ein Werkstück nicht aus einem Block herausfräsen, sondern es durch das Aufbauen vieler dünner Schichten erzeugen. Eine Schicht kann beispielsweise 0,08 bis 0,30 Millimeter hoch sein. Je dünner sie ausfällt, desto glatter werden Rundungen, allerdings verlängert sich die Druckzeit.

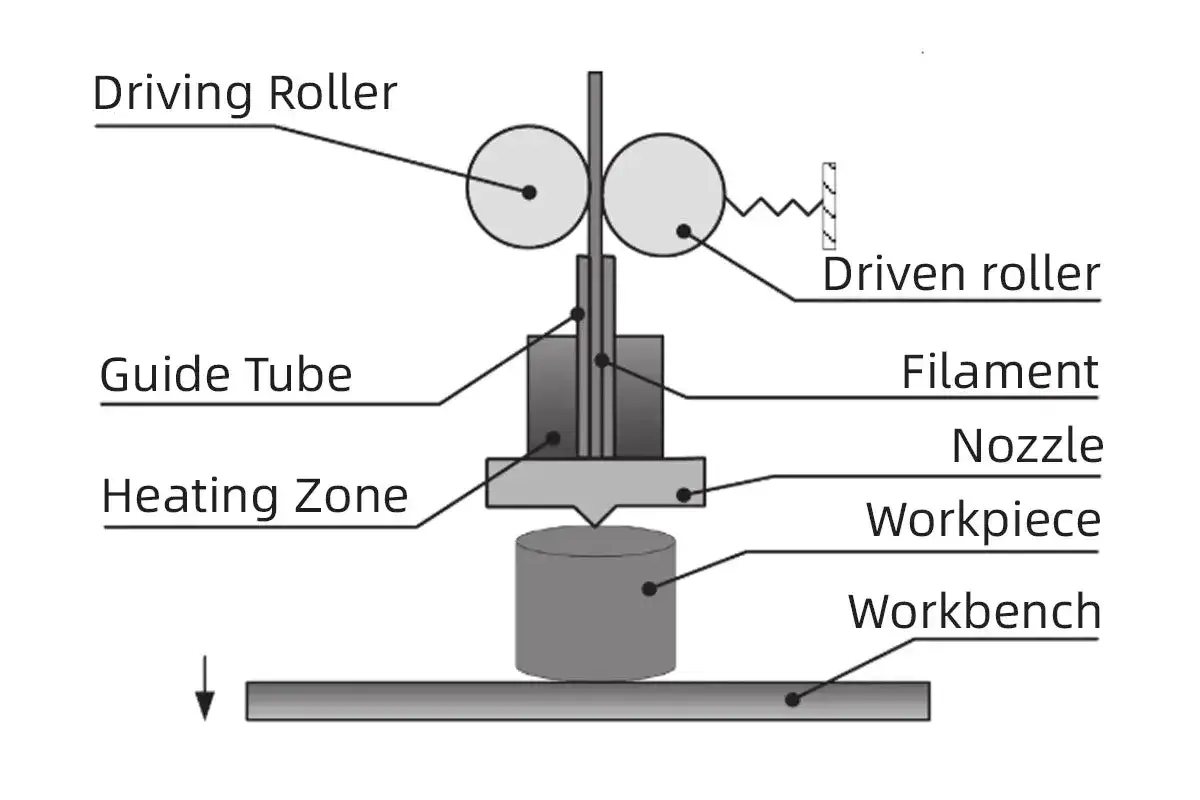

Bei einem klassischen FDM- oder FFF-Drucker führt ein Motor das Kunststofffilament in einen beheizten Druckkopf. Dort wird das Material weich und tritt als dünner Strang aus der Düse aus. Der Druckkopf bewegt sich in den Achsen X und Y, während die Druckplatte oder der Druckkopf nach jeder fertigen Ebene ein Stück in Z-Richtung weiterfährt.
Das Prinzip erinnert an eine Heißklebepistole, arbeitet aber wesentlich kontrollierter. Die Düse legt nicht einfach Material ab, sondern folgt einer berechneten Bahn. So entstehen Außenwände, Innenstrukturen, Füllungen und bei Bedarf Stützstrukturen für überhängende Bereiche.
Ein Bauteil mit 100 Millimetern Höhe besteht bei einer Schichthöhe von 0,20 Millimetern aus ungefähr 500 Ebenen. Genau deshalb kann ein scheinbar kleines Objekt mehrere Stunden benötigen. Für ein einfaches Teil von etwa 10 Zentimetern sind je nach Geometrie, Geschwindigkeit und Füllung grob 2 bis 8 Stunden realistisch.
Vom 3D-Modell bis zum ersten Druck
Der Druck startet nicht mit dem Einschalten des Geräts, sondern mit einer digitalen Vorlage. Diese entsteht beispielsweise in einem CAD-Programm, durch einen 3D-Scan oder aus einer fertigen Modelldatei. Für den praktischen Austausch sind STL und 3MF besonders verbreitet, wobei 3MF zusätzlich mehr Druck- und Materialinformationen speichern kann.
Die Slicing-Software plant jede Bewegung
Die Modelldatei enthält die Form, aber noch keine konkreten Anweisungen für Motoren und Heizelemente. Diese Aufgabe übernimmt der sogenannte Slicer. Er schneidet das Modell virtuell in horizontale Ebenen und berechnet daraus unter anderem Bahnen, Temperaturen, Geschwindigkeit, Füllung und Stützen.
Am Ende entsteht meist eine G-Code-Datei. Darin stehen Befehle wie das Anfahren einer Position, das Einschalten der Heizung oder das Extrudieren einer bestimmten Materialmenge. Der Drucker arbeitet diese Anweisungen Zeile für Zeile ab. Ich halte den Slicer für den unterschätztesten Teil der gesamten Kette, weil ein gutes Gerät mit schlecht gewählten Einstellungen trotzdem enttäuschende Ergebnisse liefert.
Die wichtigsten Einstellungen
- Schichthöhe: 0,12 bis 0,20 Millimeter ist ein guter Bereich für viele FDM-Drucke.
- Füllung: 10 bis 25 Prozent genügt häufig für Dekorationen, während funktionale Teile mehr benötigen können.
- Wandstärke: Zwei bis vier Außenlinien bieten oft mehr Stabilität als eine extrem hohe Füllung.
- Druckgeschwindigkeit: Höhere Werte sparen Zeit, können aber Oberflächenqualität und Maßhaltigkeit verschlechtern.
- Ausrichtung: Sie beeinflusst nicht nur die Optik, sondern auch die Belastbarkeit entlang der einzelnen Schichten.
Vor dem Start muss das Modell außerdem auf der Druckplatte haften. Dafür wird die Platte je nach Drucker automatisch oder manuell nivelliert. Schon ein Höhenfehler von wenigen Zehntelmillimetern kann dazu führen, dass die erste Schicht nicht hält. Diese erste Lage entscheidet in der Praxis erstaunlich oft über Erfolg oder Fehlschlag.
FDM, SLA und SLS arbeiten völlig unterschiedlich
Der Begriff 3D-Druck beschreibt keine einzelne Maschine. Hinter ihm stehen mehrere Verfahren, die sich bei Material, Genauigkeit, Bedienung und Nacharbeit deutlich unterscheiden. Für den privaten Einstieg ist FDM meist am unkompliziertesten, während SLA und SLS spezielle Vorteile für feine oder besonders belastbare Bauteile bieten.
| Verfahren | Material | Stärken | Typische Einschränkungen |
|---|---|---|---|
| FDM/FFF | Filament aus Thermoplasten | Günstig, vielseitig, vergleichsweise einfach | Sichtbare Schichten, Stützen bei Überhängen |
| SLA/MSLA | Flüssiges Kunstharz | Sehr feine Details und glatte Oberflächen | Waschen, UV-Nachhärten und sorgfältiger Umgang nötig |
| SLS | Polyamid- oder anderes Kunststoffpulver | Komplexe Formen ohne klassische Stützstrukturen | Teure Anlagen, Pulveraufbereitung und höherer Platzbedarf |
FDM mit Filament
FDM steht für Fused Deposition Modeling, häufig wird auch die Bezeichnung FFF verwendet. PLA lässt sich bei ungefähr 190 bis 220 °C meist leicht verarbeiten und eignet sich gut für Modelle, Halterungen und erste Versuche. PETG bietet mehr Zähigkeit, während ABS und ASA höhere Anforderungen an Temperaturführung und Belüftung stellen.
Die Druckplatte kann bei vielen Materialien beheizt werden. Typische Werte liegen je nach Filament etwa zwischen 50 und 110 °C. Wird das Material zu kalt oder zieht sich beim Abkühlen stark zusammen, können sich Ecken vom Druckbett lösen. Ein geschlossenes Gehäuse hilft vor allem bei ABS, ASA und technischen Kunststoffen.
SLA mit flüssigem Kunstharz
Beim SLA- beziehungsweise MSLA-Druck liegt das Modell in einem Becken mit flüssigem Resin. Ein Laser, ein LCD-Belichtungsfeld oder eine ähnliche Lichtquelle härtet jede Schicht gezielt aus. Das Verfahren erreicht oft Schichthöhen von etwa 0,02 bis 0,10 Millimetern und ist deshalb interessant für Miniaturen, Schmuckprototypen und sehr filigrane Bauteile.
Der Vorteil wird mit zusätzlicher Arbeit bezahlt. Das fertige Teil muss meist gewaschen, von Stützen befreit und unter UV-Licht nachgehärtet werden. Flüssiges Harz gehört nicht auf die Haut und sollte nur mit geeigneten Handschuhen sowie ausreichender Lüftung verarbeitet werden. Für einfache Gebrauchsgegenstände würde ich deshalb meist FDM bevorzugen.
Lesen Sie auch: Doppelspalt erklärt - Warum entstehen helle und dunkle Streifen?
SLS mit Pulver
Beim selektiven Lasersintern verteilt die Maschine feines Kunststoffpulver und verschmilzt nur die Bereiche, die zum Bauteil gehören. Das umliegende Pulver stützt die Konstruktion während des Drucks. Dadurch lassen sich bewegliche Baugruppen und komplizierte Innengeometrien herstellen, ohne für jeden Überhang eigene Stützen einzuplanen.
SLS ist vor allem im professionellen und industriellen Umfeld verbreitet. Für den Schreibtisch ist das Verfahren selten sinnvoll, weil die Anlagen deutlich teurer sind und das Pulver nach dem Druck entfernt, gesiebt oder anderweitig aufbereitet werden muss.
Welche Bauteile im Drucker die Arbeit erledigen

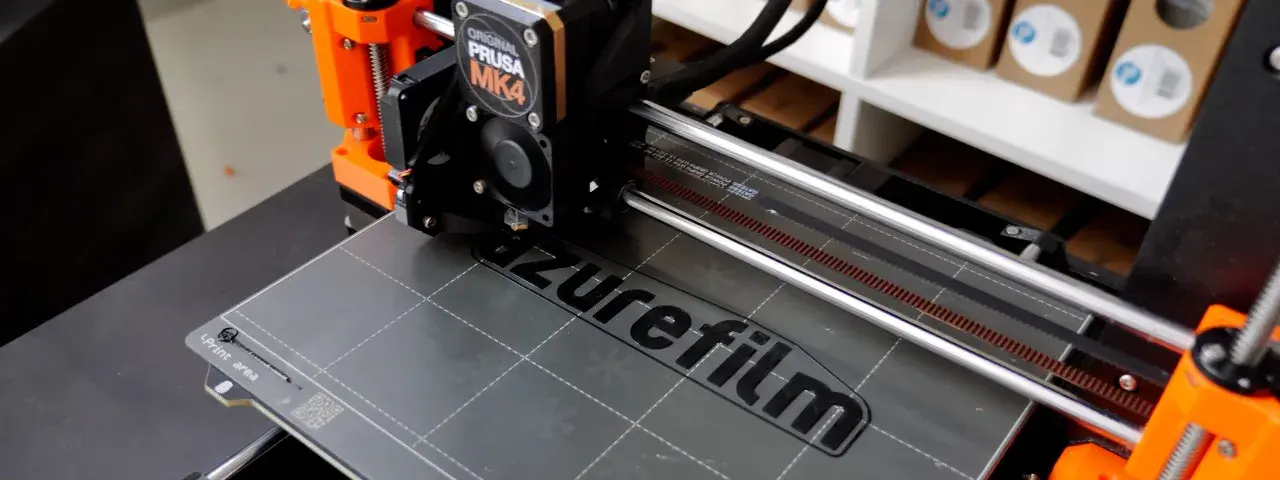

Ein FDM-Drucker wirkt von außen oft erstaunlich schlicht, enthält aber mehrere fein abgestimmte Systeme. Der Extruder fördert das Filament, das Hotend schmilzt es und die Düse bestimmt mit ihrem Durchmesser die Breite des Materialstrangs. Üblich sind Düsen mit 0,4 Millimetern, für besonders feine oder schnelle Drucke kommen auch andere Größen zum Einsatz.
Die Schrittmotoren bewegen Druckkopf und Druckplatte. Riemen, Gewindespindeln und Führungsschienen sorgen dafür, dass diese Bewegungen möglichst exakt bleiben. Sensoren messen Temperaturen, Endschalter definieren die Positionen und die Steuerplatine übersetzt den G-Code in konkrete Motorbewegungen.
Die Druckplatte übernimmt mehr als nur das Tragen des Werkstücks. Ihre Oberfläche, Temperatur und Sauberkeit beeinflussen die Haftung der ersten Schicht. Fett von den Fingern, Staub oder eine falsche Plattentemperatur können bereits genügen, um ein ansonsten gut geplantes Projekt scheitern zu lassen.
Bei modernen Geräten helfen automatische Nivellierung, Filament-Sensoren und teilweise eine Durchfluss- oder Bewegungskontrolle. Sie machen den Betrieb bequemer, ersetzen aber kein Verständnis für Material und Geometrie. Automatisierung nimmt Arbeit ab, sie kann grundlegende Druckfehler nicht vollständig wegzaubern.
Warum Drucke misslingen und was wirklich hilft
Der häufigste Fehler ist eine schlechte erste Schicht. Sie entsteht durch eine verschmutzte Platte, falschen Abstand zwischen Düse und Druckbett oder eine ungeeignete Temperatur. Ich beginne bei Problemen deshalb nicht mit komplizierten Firmware-Einstellungen, sondern prüfe zuerst Platte, Düsenspitze und erste Schicht.
- Das Modell löst sich ab: Druckplatte reinigen, nivellieren und die Temperatur des Betts an das Material anpassen.
- Die Oberfläche wirkt faserig: Filament kann feucht sein oder die Düse fördert zu wenig Material.
- Es entstehen Fäden: Rückzugseinstellungen, Temperatur und die Bewegung zwischen getrennten Bereichen prüfen.
- Die Ecken wölben sich: Zugluft vermeiden, Druckbett verbessern und bei stärker schrumpfenden Kunststoffen ein Gehäuse nutzen.
- Überhänge hängen durch: Druckgeschwindigkeit reduzieren, stärker kühlen oder das Modell anders ausrichten.
Auch die Materiallagerung wird häufig unterschätzt. PLA, PETG und besonders Nylon nehmen Feuchtigkeit aus der Luft auf. Ein trocken gelagertes Filament kann den Unterschied zwischen einer sauberen Oberfläche und knisternden, unzuverlässigen Extrusionen ausmachen.
Die Bauteilorientierung verdient eine eigene Überlegung. FDM-Teile sind entlang der Schichten oft schwächer als in der Ebene. Bei einem belasteten Haken sollte ich die Kräfte daher so ausrichten, dass sie die Schichten möglichst wenig auseinanderziehen. Ein Druck mit 20 Prozent Füllung und guter Orientierung kann stabiler sein als ein schlecht ausgerichtetes Teil mit 80 Prozent Füllung.
Was 3D-Drucker leisten und wo ihre Grenzen liegen
3D-Drucker sind besonders stark, wenn wenige individuelle Teile, schnelle Prototypen oder komplexe Formen gefragt sind. Ein selbst konstruiertes Gehäuse, eine Ersatzabdeckung, eine Halterung für ein historisches Gerät oder ein maßgeschneidertes Modell lässt sich ohne Werkzeugform herstellen. Das ist der eigentliche Reiz der Technik: Die Geometrie bestimmt den Aufwand, nicht allein die Stückzahl.
Für große Serien ist Spritzguss häufig schneller und günstiger, sobald die Formkosten verteilt werden können. Gedruckte Teile brauchen außerdem nicht automatisch die gleiche Festigkeit, Temperaturbeständigkeit oder Oberflächenqualität wie industriell gefertigte Komponenten. Bei sicherheitsrelevanten Bauteilen, Lebensmittelkontakt oder medizinischen Anwendungen müssen Materialzulassung und Prozesskontrolle ausdrücklich geprüft werden.
Auch die oft gehörte Vorstellung, ein 3D-Drucker könne jedes beliebige Objekt sofort herstellen, greift zu kurz. Er benötigt ein geschlossenes, fehlerfreies Modell, passende Druckparameter und meist etwas Nacharbeit. Je nach Verfahren gehören Stützen entfernen, Schleifen, Entgraten, Waschen oder Lackieren zum normalen Arbeitsablauf.
Für Einsteiger ist ein FDM-Gerät mit PLA meist der vernünftigste Start. Wer winzige Details und besonders glatte Oberflächen braucht, sollte SLA prüfen. SLS lohnt sich vor allem dann, wenn komplexe, robuste Kunststoffteile in größerer Zahl benötigt werden und die entsprechende Infrastruktur vorhanden ist.
Vom ersten Layer zur eigenen Fertigungsidee
Die wichtigste Erkenntnis lautet für mich, dass ein 3D-Drucker kein magischer Kopierer ist, sondern eine präzise gesteuerte Fertigungsmaschine. Sie verbindet digitale Konstruktion, Materialverhalten, Wärme, Bewegung und Zeit zu einem physischen Ergebnis.
Wer mit einem einfachen FDM-Drucker beginnt, sollte zunächst kleine Modelle mit wenigen kritischen Überhängen drucken und die Einstellungen systematisch verändern. So lernt man schneller, welche Rolle Schichthöhe, Temperatur, Kühlung und Ausrichtung spielen. Nach einigen Testteilen wird aus dem scheinbar komplizierten Prozess ein gut nachvollziehbarer Ablauf, bei dem saubere Daten und eine stabile erste Schicht meist mehr bewirken als teures Zubehör.
