Reibungskraft berechnen - Formel, Beispiele und schiefe Ebene

Hans Georg Schäfer 10. Juni 2026
Ein Block (m) auf einer schiefen Ebene (Winkel α) mit Reibungskoeffizient μ. Eine Kraft F zieht ihn nach oben. Die reibungskraft formel ist hier relevant.

Inhaltsverzeichnis

Ob ein Klotz auf dem Tisch liegen bleibt, ein Wagen gleichmäßig rollt oder ein Bauteil in einer historischen Schreibmaschine sauber geführt wird, hängt oft von der Reibung ab. Die passende Reibungskraft-Formel zeigt, wie stark zwei Oberflächen einander bremsen, welche Rolle die Normalkraft spielt und warum Haftreibung nicht dasselbe ist wie Gleitreibung. Ich erkläre die Berechnung mit konkreten Beispielen, einer schiefen Ebene und den häufigsten Fehlern.

Die entscheidenden Größen für die Reibungskraft auf einen Blick

  • Grundformel: FR = μ · FN
  • Reibungskoeffizient μ: beschreibt die Materialpaarung und ist einheitslos.
  • Normalkraft FN: wirkt senkrecht zur Kontaktfläche.
  • Haftreibung: passt sich bis zur maximalen Haftreibung an.
  • Gleitreibung: wirkt während der Bewegung und ist meist kleiner als die maximale Haftreibung.

Die Reibungskraft-Formel und ihre Bestandteile

Für trockene Gleitreibung wird in der Schul- und Grundlagentechnik meist das Coulombsche Reibungsgesetz verwendet. Die gesuchte Kraft berechnet sich mit FR = μ · FN. Je größer also die Normalkraft oder der Reibungskoeffizient ist, desto stärker wird die Bewegung gebremst.

Der griechische Buchstabe μ steht für den Reibungskoeffizienten. Er besitzt keine Einheit und hängt unter anderem von Material, Oberflächenzustand, Schmierung und Verschmutzung ab. Die Reibungskraft selbst wird wie jede Kraft in Newton angegeben.

Größe Bedeutung Einheit
FR Reibungskraft N
μ Reibungskoeffizient keine
FN Normalkraft N

Die Reibungskraft zeigt immer entgegen der Relativbewegung oder der drohenden Bewegung. Sie zieht einen gleitenden Körper also nicht in eine feste Richtung, sondern bremst genau die Bewegung, die zwischen den Kontaktflächen stattfindet.

Haftreibung und Gleitreibung richtig unterscheiden

Die Haftreibung wirkt, solange sich die berührten Oberflächen noch nicht gegeneinander bewegen. Ihre Größe ist nicht automatisch μ · FN, sondern passt sich der angreifenden Kraft an. Mathematisch gilt 0 ≤ FH ≤ μH · FN.

Erst an der Grenze erreicht die Haftreibung ihren Maximalwert. Wird diese Grenze überschritten, beginnt der Körper zu gleiten. Für die maximale Haftreibung verwendet man daher FH,max = μH · FN.

Ein kleines Beispiel zur Haftreibung

Ein Kasten mit 10 kg Masse steht auf einer waagerechten Fläche. Bei μH = 0,40 und g = 9,81 m/s² beträgt die Normalkraft ungefähr 98,1 N. Die maximal mögliche Haftreibung liegt damit bei 39,2 N.

Schiebt man den Kasten zunächst mit 20 N, wirkt auch nur eine Reibungskraft von 20 N entgegen. Bei einer Schubkraft von 45 N reicht die Haftreibung nicht mehr aus, der Kasten setzt sich in Bewegung. Genau diese Anpassung wird in Aufgaben besonders häufig übersehen.

Während des Gleitens gilt näherungsweise FG = μG · FN. Weil μG meist kleiner als μH ist, braucht man oft weniger Kraft, um einen bereits gleitenden Körper weiterzuschieben, als ihn zunächst in Bewegung zu setzen.

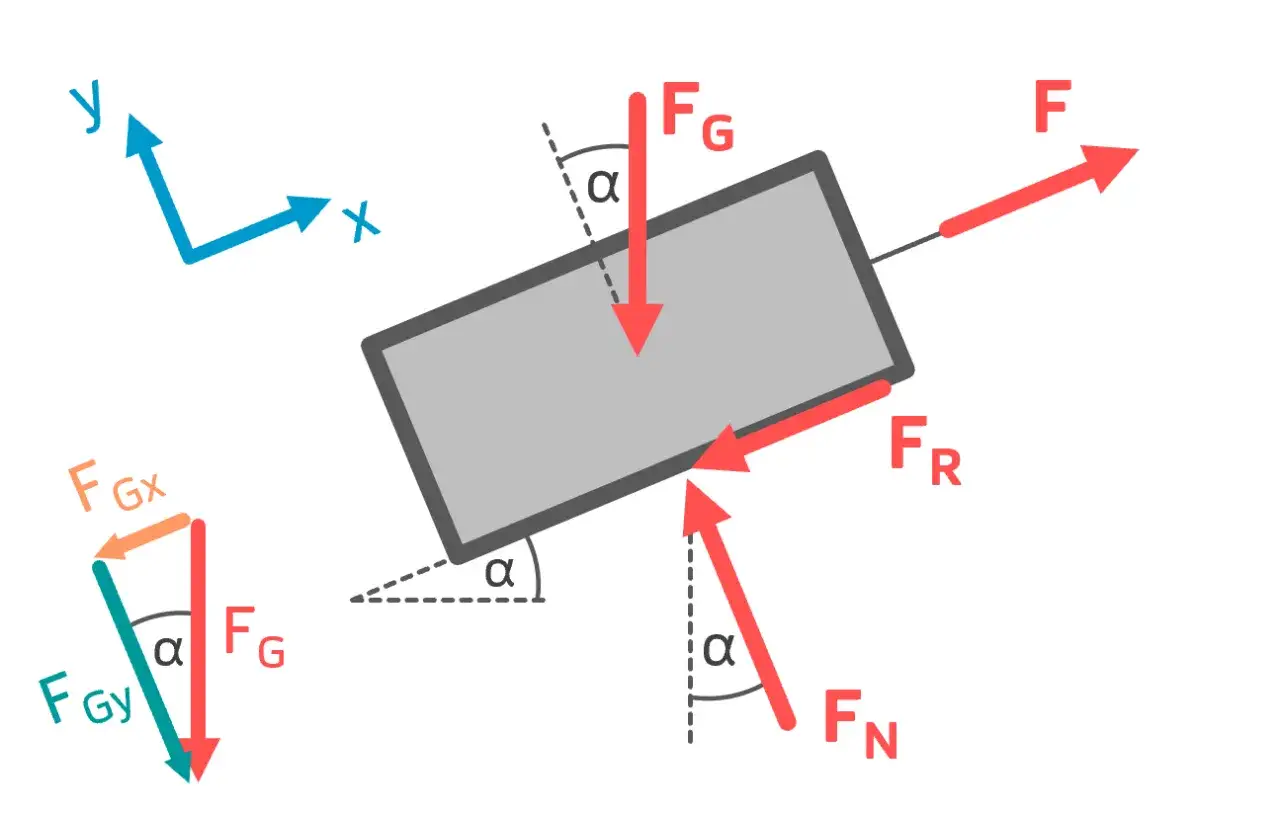

Kräfte auf schiefem Ebenen-Objekt: Gewichtskraft (Fg), Normalkraft (Fn), Reibungskraft (FR) und eine äußere Kraft (F). Die reibungskraft formel wird hier visuell dargestellt.

Die Normalkraft ist nicht immer gleich der Gewichtskraft

Bei einer waagerechten Fläche ohne weitere senkrechte Kräfte ist die Rechnung besonders einfach. Dann gilt FN = m · g, und die Gleitreibung lautet direkt FG = μ · m · g. Diese Abkürzung funktioniert aber nur unter diesen Bedingungen.

Reibung auf einer schiefen Ebene

Auf einer schiefen Ebene mit dem Neigungswinkel α wird die Gewichtskraft zerlegt. Senkrecht zur Fläche wirkt die Normalkraft FN = m · g · cos(α). Entlang der Fläche zieht die Hangabtriebskraft mit FH} = m · g · sin(α) nach unten.

Für die Gleitreibung ergibt sich damit FG = μ · m · g · cos(α). Das ist ein wichtiger Unterschied: Die Reibung hängt auf der schiefen Ebene nicht direkt von der gesamten Gewichtskraft ab, sondern nur von ihrem senkrechten Anteil.

Wenn die Kraft schräg angreift

Zieht man einen Körper unter dem Winkel θ nach oben, entlastet die senkrechte Kraftkomponente die Fläche. Bei einer waagerechten Unterlage gilt dann FN = m · g - F · sin(θ). Dadurch sinkt auch die Reibung.

Drückt man dagegen schräg nach unten, lautet die entsprechende Beziehung FN = m · g + F · sin(θ). Die Reibung nimmt zu. Wird der Körper vollständig angehoben, verschwindet der Kontakt und das einfache Reibungsmodell ist nicht mehr anwendbar.

So berechne ich die Reibungskraft mit Zahlen

Ein Körper mit 15 kg Masse gleitet über eine waagerechte Fläche. Der Gleitreibungskoeffizient beträgt μG = 0,25. Zuerst berechne ich die Normalkraft mit FN = 15 · 9,81 und erhalte etwa 147,2 N.

Danach setze ich diesen Wert in die Reibungsformel ein. Es folgt FG = 0,25 · 147,2 N = 36,8 N. Eine waagerechte Zugkraft von 36,8 N würde den Körper bei gleichförmiger Bewegung gerade ausgleichen, sofern keine weiteren Widerstände berücksichtigt werden.

Lesen Sie auch: Doppelspalt erklärt - Warum entstehen helle und dunkle Streifen?

Die häufigsten Rechenfehler

  • Falscher Koeffizient: Für das Anfahren wird μH, für das Gleiten μG benötigt.
  • Normalkraft verwechselt: Auf einer schiefen Ebene gilt nicht einfach FN = m · g.
  • Haftreibung zu groß angesetzt: Im Stillstand ist die Reibung oft kleiner als ihr Maximalwert.
  • Einheiten übersehen: Die Masse muss in Kilogramm und die Beschleunigung in m/s² eingesetzt werden.
  • Richtung ignoriert: Reibung wirkt entgegen der Bewegung, nicht automatisch entgegen jeder beliebigen Kraft.

Ich rechne in der Praxis zuerst immer das Freikörperbild. Eine kleine Skizze mit Gewichtskraft, Normalkraft, äußerer Kraft und Reibung verhindert mehr Fehler als eine auswendig gelernte Formel.

Wann die einfache Formel nicht ausreicht

Die Beziehung FR = μ · FN ist ein nützliches Näherungsmodell für trockene Kontaktflächen. Sie beschreibt jedoch nicht jede Art von Reibung. Bei Flüssigkeiten und Gasen hängt der Widerstand oft deutlich von der Geschwindigkeit ab, während bei Rollreibung andere Größen wie Rollwiderstand und Verformung wichtig werden.

Auch der Reibungskoeffizient ist kein unveränderlicher Materialstempel. Öl, Staub, Rost, Temperatur und Oberflächenrauheit können das Ergebnis spürbar verändern. Bei präzisen technischen Konstruktionen sollte μ deshalb aus Messungen, Tabellenwerken oder Herstellerangaben stammen und nicht nur grob geschätzt werden.

Das lässt sich gut an einer historischen Schreibmaschine sehen. Ein Wagen, eine Führung oder eine Walze bewegt sich nicht zwingend wie ein einfacher Klotz auf einer Ebene, weil mehrere Kontaktstellen, Lager und rollende Elemente beteiligt sein können. Die Grundformel hilft beim Verständnis, ersetzt aber keine genaue Untersuchung des jeweiligen Mechanismus.

Ein sicherer Kurzcheck vor jeder Rechnung

Bevor ich Zahlen einsetze, kläre ich vier Punkte. Bewegt sich der Körper? Davon hängt die Wahl zwischen Haft- und Gleitreibung ab. Danach bestimme ich die tatsächliche Normalkraft, prüfe den passenden Reibungskoeffizienten und lege die Kraftrichtung fest.

Für die meisten Standardaufgaben reicht anschließend die Reihenfolge Normalkraft bestimmen, Koeffizienten auswählen, Reibung berechnen. Wer zusätzlich kontrolliert, ob das Ergebnis physikalisch plausibel ist, erkennt auch kompliziertere Situationen zuverlässig, etwa eine schiefe Ebene oder eine schräg angreifende Zugkraft.

Häufig gestellte Fragen

Zuerst berechnet man die Normalkraft mit FN = m · g. Bei einem Körper mit 15 kg und μG = 0,25 ergibt sich FN = 147,2 N und damit eine Gleitreibung von FG = 36,8 N.

Die Haftreibung passt sich der angreifenden Kraft an und gilt als 0 ≤ FH ≤ μH · FN. Bei einem 10-kg-Kasten mit μH = 0,40 beträgt die maximale Haftreibung etwa 39,2 N. Schiebt man mit 20 N, wirken auch nur 20 N Reibung entgegen; bei 45 N beginnt der Kasten zu gleiten.

Auf einer schiefen Ebene mit dem Winkel α gilt FN = m · g · cos(α). Deshalb berechnet sich die Gleitreibung mit FG = μ · m · g · cos(α), während die Hangabtriebskraft entlang der Ebene FH = m · g · sin(α) beträgt.

Zieht man auf einer waagerechten Fläche unter dem Winkel θ nach oben, gilt FN = m · g - F · sin(θ), wodurch die Reibung sinkt. Drückt man schräg nach unten, gilt FN = m · g + F · sin(θ), wodurch sie zunimmt.
