Ob Smartphone, Auto, Waschmaschine oder Solarzelle: In fast jedem modernen Gerät stecken Halbleiter. Sie sind weder klassische Leiter wie Kupfer noch Isolatoren wie Glas, sondern Materialien, deren elektrische Eigenschaften sich gezielt verändern lassen. Ich erkläre, was Halbleiter sind, wie sie funktionieren, welche Stoffe verwendet werden und warum ausgerechnet ihre kontrollierte Leitfähigkeit die moderne Technik möglich macht.
Halbleiter machen elektrische Steuerung im Kleinen möglich
- Halbleiter leiten Strom abhängig von Temperatur, Licht, Spannung und Materialverunreinigungen.
- Silizium ist das wichtigste Grundmaterial für Computerchips und viele elektronische Bauteile.
- Durch Dotierung entstehen n-leitende und p-leitende Bereiche mit gezielt veränderten Eigenschaften.
- Der p-n-Übergang bildet die Grundlage für Dioden, Solarzellen, LEDs und Transistoren.
- Neue Materialien wie Siliziumkarbid und Galliumnitrid spielen besonders in der Leistungselektronik eine wichtige Rolle.
Was sind Halbleiter und wodurch unterscheiden sie sich
Ein Halbleiter ist ein fester Stoff, dessen elektrische Leitfähigkeit zwischen der eines guten Leiters und der eines Isolators liegt. Der entscheidende Punkt ist jedoch nicht nur dieser Zwischenwert. Halbleiter lassen sich gezielt steuern, sodass sie je nach Umgebung Strom leiten, sperren oder elektrische Signale verstärken.
| Stoffgruppe | Verhalten | Typische Beispiele |
|---|---|---|
| Leiter | Viele frei bewegliche Elektronen, meist sehr gute Stromleitung | Kupfer, Aluminium, Silber |
| Halbleiter | Leitfähigkeit lässt sich durch äußere Einflüsse stark verändern | Silizium, Germanium, Galliumnitrid |
| Isolatoren | Kaum frei bewegliche Ladungsträger, sehr geringe Stromleitung | Glas, Keramik, Kunststoff |
Bei einem Metall sinkt der elektrische Widerstand normalerweise bei niedriger Temperatur. Bei einem Halbleiter ist es oft umgekehrt. Steigende Temperatur kann die Leitfähigkeit erhöhen, weil dadurch mehr Elektronen genügend Energie erhalten, um sich im Kristall zu bewegen. Auch Licht, ein elektrisches Feld oder gezielt eingebrachte Fremdatome können das Verhalten verändern.
Ich finde gerade diese Wandelbarkeit wichtiger als die vereinfachte Vorstellung vom „Material dazwischen“. Ein Halbleiter ist kein schlechter Leiter, sondern ein präzise steuerbarer Werkstoff. Genau deshalb kann er in einem Transistor als Schalter arbeiten oder in einem Sensor kleinste Veränderungen von Licht, Wärme und Druck erfassen.
Wie Halbleiter auf mikroskopischer Ebene funktionieren
Die Funktionsweise lässt sich mit dem sogenannten Bändermodell erklären. In einem Kristall können Elektronen nicht beliebige Energiezustände einnehmen. Sie bewegen sich in erlaubten Bereichen, die als Valenzband und Leitungsband bezeichnet werden.
Das Valenzband enthält Elektronen, die normalerweise an die Atome des Kristallgitters gebunden sind. Im Leitungsband können sich Elektronen vergleichsweise frei durch das Material bewegen und dadurch elektrischen Strom transportieren. Zwischen beiden Bereichen liegt die Bandlücke, also ein Energiebereich ohne erlaubte Zustände.
Bei Halbleitern ist diese Lücke klein genug, dass Wärme oder Licht einzelne Elektronen ins Leitungsband heben kann. Im Valenzband bleibt dabei eine fehlende Elektronenstelle zurück. Diese Stelle nennt man Loch. Sie ist kein Teilchen im klassischen Sinn, verhält sich im Kristall aber wie ein positiv geladener beweglicher Ladungsträger.
Ein reiner Halbleiter leitet bei sehr niedrigen Temperaturen nur schlecht. Bei Raumtemperatur entstehen bereits einige freie Elektronen und Löcher, die Leitfähigkeit bleibt aber begrenzt. Wie stark ein Material reagiert, hängt unter anderem von seiner Bandlücke und seiner Kristallstruktur ab.
Warum Wärme und Licht eine Rolle spielen
Wärme versetzt Atome im Kristall in Schwingung und kann Elektronen aus ihren Bindungen lösen. Licht kann denselben Vorgang auslösen, wenn seine Energie groß genug ist. Solarzellen nutzen genau diesen Lichteffekt, während Fotodioden die entstehenden Ladungsträger zur Messung von Licht verwenden.
Das erklärt auch eine typische Einschränkung. Ein Bauteil, das bei Raumtemperatur zuverlässig arbeitet, kann sich bei starker Erwärmung anders verhalten. In der Praxis müssen Entwickler deshalb Wärmeabfuhr, Leckströme und Materialeigenschaften gemeinsam betrachten.
Wie Dotierung und p-n-Übergänge die Leitfähigkeit steuern
Reines Silizium ist für technische Anwendungen oft zu wenig leitfähig. Deshalb wird es dotiert. Dabei bringt man winzige Mengen eines anderen Elements in das Kristallgitter ein. Schon sehr geringe Konzentrationen können die Zahl der beweglichen Ladungsträger deutlich verändern.
n-Leitung und p-Leitung
| Bereich | Dotierstoff bei Silizium | Mehrheitsträger | Wirkung |
|---|---|---|---|
| n-leitend | Phosphor oder Arsen | Elektronen | Zusätzliche Elektronen können den Strom transportieren. |
| p-leitend | Bor oder Aluminium | Löcher | Fehlende Elektronen erzeugen bewegliche positive Ladungsträger. |
Bei einem n-Halbleiter liefert das Fremdatom ein zusätzliches Elektron. Bei einem p-Halbleiter fehlt im Vergleich zur idealen Siliziumbindung ein Elektron, wodurch ein Loch entsteht. Dotierung bedeutet also nicht einfach „mehr Strom“, sondern eine gezielte Auswahl der Ladungsträger und ihrer Konzentration.
Lesen Sie auch: Wie funktioniert ein 3D-Drucker? Verfahren und wichtige Tipps
Der p-n-Übergang als technisches Grundprinzip
Bringt man einen p-leitenden und einen n-leitenden Bereich zusammen, entsteht ein p-n-Übergang. An dieser Grenzfläche wandern Ladungsträger zunächst in den jeweils anderen Bereich. Dadurch bildet sich eine Raumladungszone, in der ein elektrisches Feld entsteht.
Dieses Feld lässt Strom bevorzugt in eine Richtung fließen. So funktioniert eine Diode. In einer Solarzelle trennt der p-n-Übergang licht erzeugte Ladungsträger, in einer LED unterstützt er die Entstehung von Licht. Der Transistor nutzt mehrere solcher Bereiche, um Ströme zu schalten oder Signale zu verstärken.
Viele Einsteiger stellen sich das Loch als kleine Kugel vor, die durch das Material wandert. Anschaulicher ist die Vorstellung einer freien Stelle in einer Reihe von Sitzen. Wenn benachbarte Elektronen diese Stelle nacheinander besetzen, scheint sich das Loch in die entgegengesetzte Richtung zu bewegen.
Welche Halbleitermaterialien wichtig sind
Silizium dominiert die Mikroelektronik, weil es gut verfügbar ist, stabile Verbindungen bildet und sich industriell sehr präzise bearbeiten lässt. Außerdem bildet Siliziumdioxid eine hochwertige isolierende Schicht, die für viele Transistorstrukturen besonders nützlich ist.
| Material | Typische Stärke | Wichtige Anwendungen |
|---|---|---|
| Silizium | Vielseitig, robust und gut industriell beherrschbar | Prozessoren, Speicher, Sensoren, Solarzellen |
| Germanium | Gute Ladungsträgerbeweglichkeit, aber empfindlicher in der Fertigung | Spezielle Hochfrequenz- und Forschungskomponenten |
| Galliumarsenid | Sehr gute Hochfrequenz- und optische Eigenschaften | Satellitentechnik, Funktechnik, Laserdioden |
| Siliziumkarbid | Hohe Temperatur- und Spannungsfestigkeit | Elektrofahrzeuge, Stromrichter, industrielle Leistungselektronik |
| Galliumnitrid | Geeignet für hohe Frequenzen und hohe Leistungsdichten | Schnelle Ladegeräte, 5G-Technik, LEDs |
Die sogenannten Wide-Bandgap-Halbleiter Siliziumkarbid und Galliumnitrid haben eine größere Bandlücke als Silizium. Dadurch können Bauteile bei höheren Temperaturen, höheren Spannungen oder höheren Schaltfrequenzen arbeiten. Sie ersetzen Silizium nicht überall, bieten aber klare Vorteile, wenn Energieverluste und Baugröße entscheidend sind.
Auch organische Halbleiter und Verbindungshalbleiter werden eingesetzt. Sie sind beispielsweise für flexible Displays, spezielle Sensoren oder optoelektronische Bauteile interessant. Welches Material die beste Wahl ist, hängt immer vom Ziel ab. Ein Smartphone-Prozessor stellt andere Anforderungen als ein Wechselrichter im Elektroauto.
Wo Halbleiter im Alltag und in der Industrie stecken

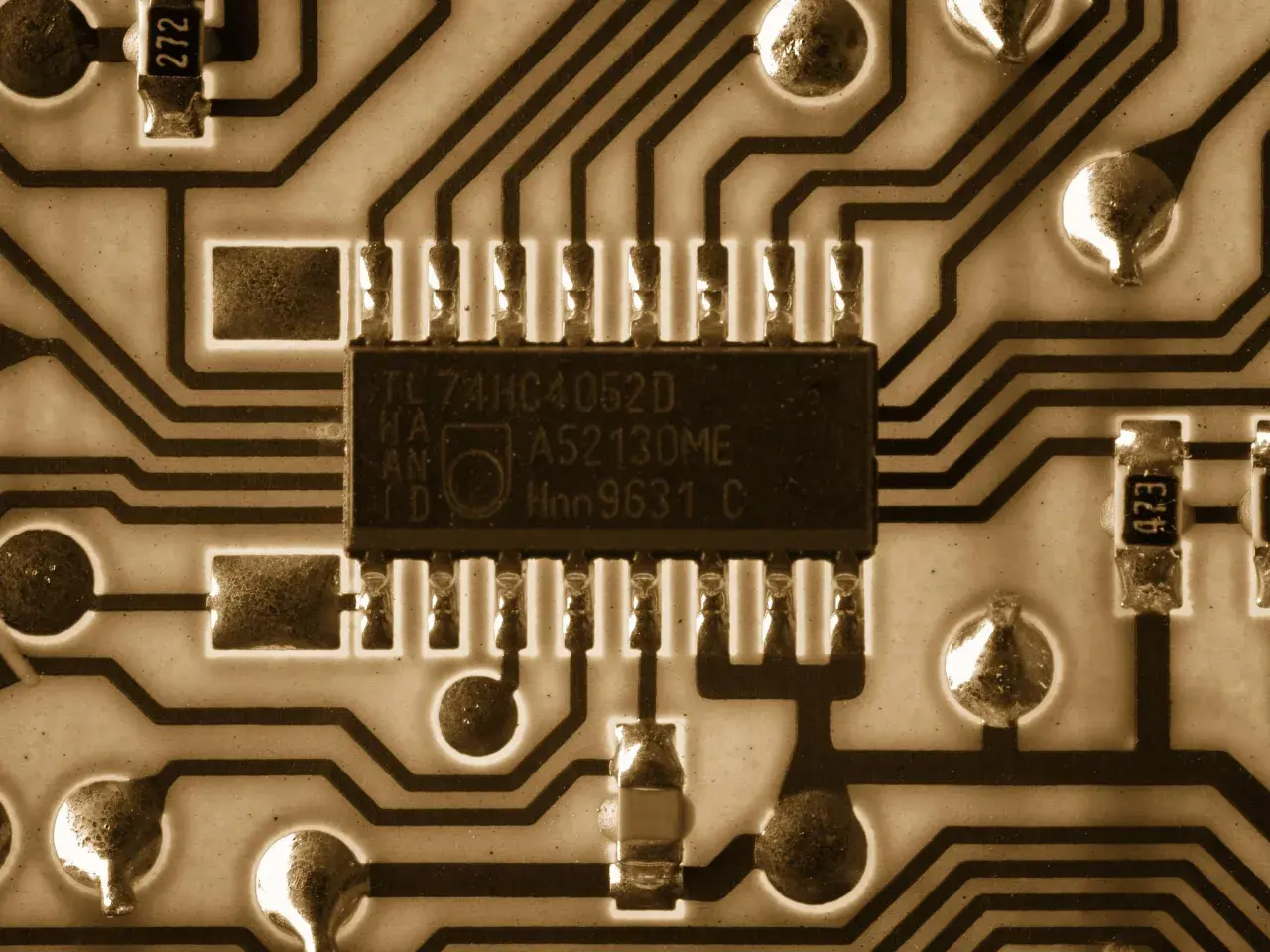

Im Alltag begegnen uns Halbleiter meist nicht als einzelne Kristalle, sondern als Bauteile. Eine Diode lässt Strom in eine Richtung passieren, ein Transistor schaltet oder verstärkt elektrische Signale und eine integrierte Schaltung verbindet sehr viele solcher Funktionen auf kleinstem Raum.
- Computer und Smartphones: Prozessoren und Speicher verarbeiten Daten mit Milliarden winziger Schaltelemente.
- Autos: Sensoren, Steuergeräte, Batteriemanagement und Assistenzsysteme benötigen zahlreiche Halbleiter.
- Photovoltaik: Solarzellen wandeln Licht mithilfe von Halbleiterübergängen in elektrische Energie um.
- Beleuchtung: LEDs erzeugen Licht durch Rekombination von Elektronen und Löchern.
- Medizintechnik: Bildsensoren, Messgeräte und implantierbare Systeme nutzen präzise Halbleiterschaltungen.
- Haushaltsgeräte: Waschmaschinen, Heizungen und Kühlschränke verwenden Mikrocontroller zur Regelung.
Ein Chip ist dabei nicht dasselbe wie ein Halbleiter. Der Halbleiter ist das Material, während ein Chip ein fertiges elektronisches Bauteil mit vielen integrierten Strukturen ist. Im Sprachgebrauch werden die Begriffe häufig vermischt, technisch sollte man sie jedoch unterscheiden.
Wie aus einem Kristall ein Chip entsteht
Die Herstellung beginnt meist mit hochreinem Silizium. Daraus werden Einkristalle gezogen und in dünne Scheiben geschnitten, die Wafer genannt werden. Wafer haben häufig einen Durchmesser von 200 oder 300 Millimetern und tragen viele identische Schaltungen gleichzeitig.
Auf dem Wafer wechseln sich mehrere präzise Prozessschritte ab. Dazu gehören das Aufbringen dünner Schichten, die Fotolithografie zum Übertragen feinster Muster, das Ätzen, die Dotierung und die Metallisierung für elektrische Verbindungen. Ein moderner Chip entsteht nicht in einem einzigen Arbeitsschritt, sondern durch viele wiederholte Schichten und Kontrollen.
Nach der Bearbeitung werden die einzelnen Chips aus dem Wafer getrennt, geprüft und in ein Gehäuse eingebaut. Dieses schützt die empfindliche Struktur und stellt zugleich die Verbindung zur Platine her. Fehler können dabei an jedem Punkt entstehen, weshalb Reinräume, hochreine Chemikalien und sehr genaue Messverfahren unverzichtbar sind.
Aus meiner Sicht wird die technische Leistung oft unterschätzt, weil ein fertiger Chip so klein wirkt. Seine Funktion beruht jedoch auf Strukturen, deren Abmessungen weit unter einem Millimeter liegen, auf kontrollierten Materialübergängen und auf extrem sauberer Fertigung. Der eigentliche Fortschritt liegt nicht nur im Material, sondern in der Fähigkeit, es atomnah zu formen und zuverlässig zu vervielfältigen.
Warum Halbleiter keine halben Leiter sind
Der Name beschreibt keine halb fertige Form von Elektrizität. Halbleiter sind eigenständige Materialien mit einer Leitfähigkeit, die sich durch Temperatur, Licht, Dotierung und elektrische Felder beeinflussen lässt. Genau diese kontrollierte Veränderlichkeit macht sie zum Fundament von Elektronik, Sensorik, Kommunikation und erneuerbarer Energie.
Wer sich die Grundidee merken möchte, braucht zunächst keine komplizierten Formeln. Entscheidend sind drei Begriffe: Bandlücke für die benötigte Energie, Ladungsträger für den Stromtransport und Dotierung für die gezielte Einstellung des Materials. Aus ihrem Zusammenspiel entstehen die Bauteile, die unsere technische Welt schalten, messen, rechnen und leuchten lassen.
