Ein Transformator wirkt von außen oft wie ein unscheinbarer Kasten, im Inneren steckt jedoch ein präzise abgestimmtes Zusammenspiel aus Wicklungen, Eisenkern, Isolation und Kühlung. Ich zeige, wie der Aufbau eines Transformators funktioniert, warum die Windungszahl die Spannung bestimmt und worin sich kleine Netzteile, Verteiltransformatoren und Hochspannungstrafos unterscheiden.
Die wichtigsten Bauteile und Zusammenhänge auf einen Blick
- Primärwicklung nimmt die Wechselspannung auf.
- Sekundärwicklung gibt die angepasste Spannung wieder ab.
- Der lamellierte Eisenkern führt den magnetischen Fluss und verringert Verluste.
- Das Windungsverhältnis bestimmt, ob die Spannung erhöht oder verringert wird.
- Ein Transformator funktioniert grundsätzlich mit Wechselspannung, nicht mit dauerhaftem Gleichstrom.
Was im Inneren eines Transformators steckt

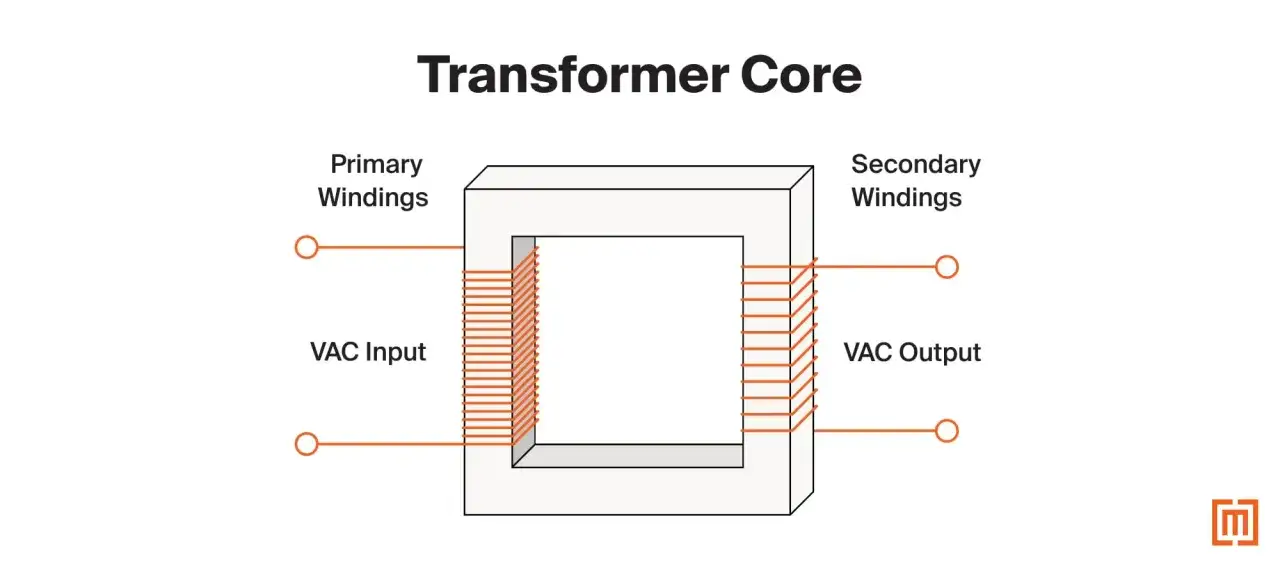

Der klassische Transformator besteht aus zwei elektrisch getrennten Spulen und einem gemeinsamen magnetischen Kern. Die Spule am Eingang heißt Primärwicklung, die Spule am Ausgang Sekundärwicklung. Beide Wicklungen sind meist aus lackisoliertem Kupferdraht gefertigt und auf einen Kern aus weichmagnetischem Material gesetzt.
Die galvanische Trennung ist ein entscheidender Vorteil. Zwischen Eingangs- und Ausgangsseite besteht keine direkte leitende Verbindung, die Energie wird stattdessen über ein wechselndes Magnetfeld übertragen. Genau deshalb kann ein Transformator beispielsweise eine niedrige, berührungssicherere Spannung aus der Netzspannung erzeugen.
| Bauteil | Aufgabe | Worauf es ankommt |
|---|---|---|
| Primärwicklung | Erzeugt den wechselnden magnetischen Fluss | Windungszahl, Drahtquerschnitt und Isolierung |
| Sekundärwicklung | Gibt die induzierte Spannung ab | Ausgangsspannung, Ausgangsstrom und Wicklungsverluste |
| Eisenkern | Führt den magnetischen Fluss zwischen den Wicklungen | Geringe Verluste und ausreichender Querschnitt |
| Isolation | Trennt Wicklungen und leitfähige Teile voneinander | Spannungsfestigkeit, Kriechstrecken und Wärmebeständigkeit |
Bei kleinen Trafos sieht man häufig einen Spulenkörper aus Kunststoff, der die Wicklungen hält und zugleich Abstand zum Kern schafft. Größere Geräte besitzen zusätzlich Klemmen, Temperaturfühler, Schutzschalter, Gehäuse und je nach Leistung eine Luft- oder Ölkühlung.
So arbeiten Wicklungen und Eisenkern zusammen

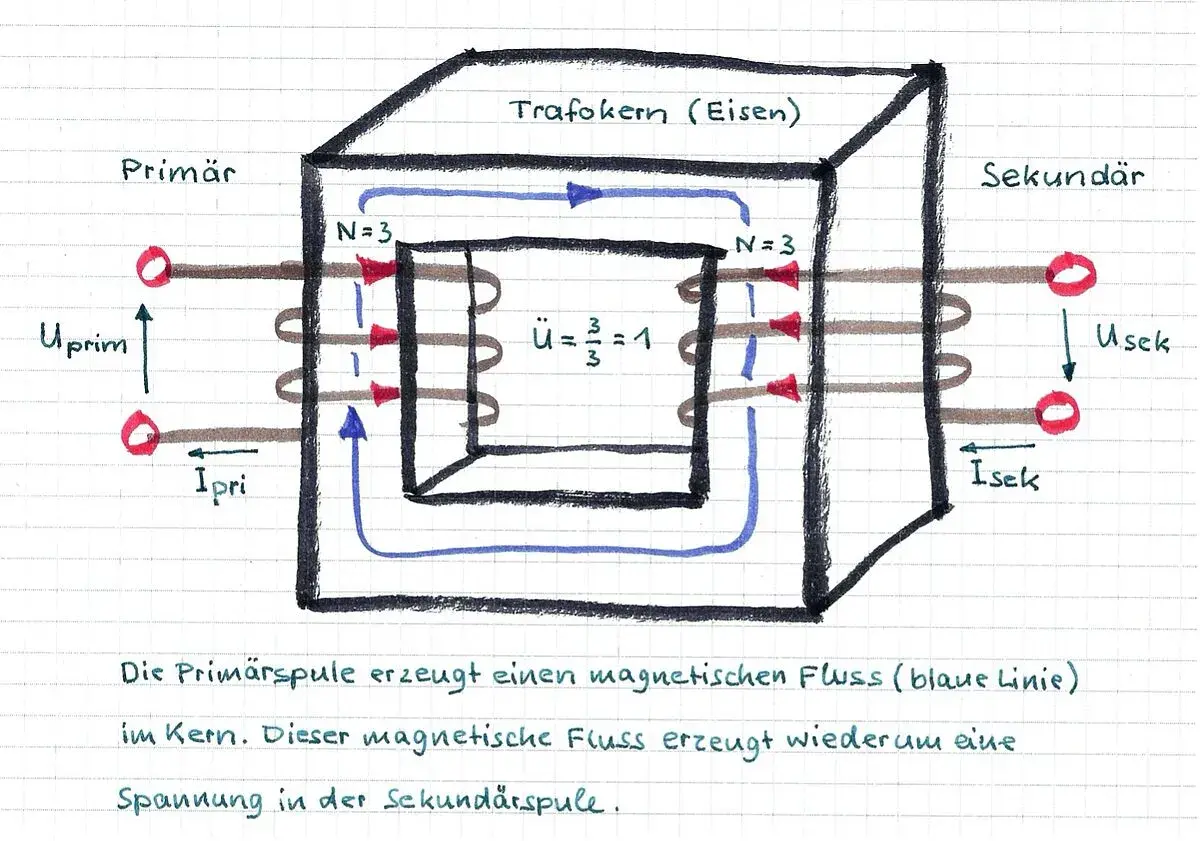

Legt man an die Primärwicklung eine Wechselspannung an, fließt ein wechselnder Strom durch den Draht. Dadurch entsteht ein Magnetfeld, dessen Richtung und Stärke sich laufend ändern. Der Eisenkern bündelt diesen magnetischen Fluss und führt ihn möglichst vollständig durch die Sekundärwicklung.
In der Sekundärwicklung verändert der magnetische Fluss die elektrische Spannung. Dieser Vorgang heißt elektromagnetische Induktion. Eine ruhende, konstante Magnetfeldstärke würde keine dauerhafte Ausgangsspannung erzeugen, weshalb ein gewöhnlicher Transformator mit Gleichspannung nicht normal arbeitet.
Das ist ein Punkt, der in einfachen Erklärungen oft untergeht. Wird eine Gleichspannungsquelle direkt angeschlossen, gibt es höchstens beim Einschalten eine kurze Induktionswirkung. Danach steigt der Strom unter Umständen stark an, der Draht erwärmt sich und die Wicklung kann beschädigt werden.
Warum der Kern aus vielen Blechen besteht
Der Kern besteht bei klassischen Netztransformatoren nicht aus einem massiven Eisenblock, sondern aus dünnen, elektrisch voneinander isolierten Blechen. Diese Lamellen bremsen sogenannte Wirbelströme, die im Kern entstehen und dort unnötig Wärme erzeugen würden.
Das Kernmaterial muss außerdem weichmagnetisch sein. Es soll sich bei jeder Halbwelle leicht magnetisieren und wieder entmagnetisieren lassen. Ein zu kleiner Kern gerät schneller in die magnetische Sättigung. Dann steigt der Primärstrom deutlich an, während die gewünschte Übertragung nicht entsprechend besser wird.
Die Windungszahl bestimmt die Spannung
Das Übersetzungsverhältnis lässt sich beim idealen Transformator mit einer einfachen Beziehung beschreiben:
U1 / U2 = N1 / N2
U steht für die Spannung, N für die Anzahl der Windungen. Hat die Primärwicklung 1.000 Windungen und die Sekundärwicklung 100, wird eine Eingangsspannung von 230 Volt idealerweise auf etwa 23 Volt reduziert.
Umgekehrt kann eine Sekundärwicklung mit deutlich mehr Windungen die Spannung erhöhen. Weniger Spannung bedeutet dabei nicht automatisch weniger Leistung. Im idealisierten Fall bleibt die Leistung nahezu gleich, deshalb steigt bei niedrigerer Spannung der mögliche Strom an:
U1 × I1 ≈ U2 × I2
In der Praxis ist die Ausgangsleistung etwas kleiner, weil Kupferwiderstand, Magnetisierungsstrom, Streufluss und Kernverluste Energie in Wärme umwandeln. Ich halte deshalb die Angabe auf dem Typenschild für wichtiger als eine überschlägige Rechnung. Ein Trafo mit 24 Volt und 2 Ampere liefert beispielsweise rund 48 VA, wobei VA die Scheinleistung bei Wechselstrom bezeichnet.
| Windungsverhältnis | Wirkung | Typischer Einsatz |
|---|---|---|
| N2 kleiner als N1 | Spannung wird herabgesetzt | Netzteile, Klingeltransformatoren, Steuerungen |
| N2 größer als N1 | Spannung wird heraufgesetzt | Hochspannung, Zündsysteme, Energieübertragung |
| N2 ungefähr gleich N1 | Spannung bleibt ähnlich | Trenntransformatoren und Signalanwendungen |
Ein häufiger Denkfehler betrifft die Stromrichtung. Der Transformator erzeugt keinen Strom aus dem Nichts, sondern passt Spannung und Stromstärke aneinander an. Wird die Spannung verdoppelt, kann bei gleicher Leistung ungefähr nur noch halb so viel Strom fließen.
Bauformen im Vergleich
Die elektrische Grundidee bleibt gleich, doch die mechanische Anordnung kann sehr unterschiedlich aussehen. Für das Verständnis genügt zunächst die Unterscheidung zwischen Kerntransformator und Manteltransformator. Sie erklärt, wie Wicklungen und Kern räumlich angeordnet sind.
Kerntransformator
Beim Kerntransformator sitzen die Wicklungen meist auf getrennten Schenkeln des Eisenkerns. Diese Bauweise ist übersichtlich und lässt sich gut fertigen. Sie kommt häufig bei Netztransformatoren und Leistungstrafos zum Einsatz.
Manteltransformator
Beim Manteltransformator umschließt der Kern die Wicklungen stärker. Dadurch wird der magnetische Fluss gut geführt und die Streuung kann kleiner ausfallen. Die Wicklungen liegen oft übereinander oder konzentrisch auf einem gemeinsamen Spulenkörper.
Ringkerntransformator
Der Ringkern besitzt eine geschlossene, ringförmige Geometrie. Der kurze magnetische Weg führt zu einem geringen Streufeld und meist zu einem guten Wirkungsgrad. Dafür ist das Aufbringen der Wicklungen auf den Ring aufwendiger, was sich bei kleinen Stückzahlen im höheren Fertigungsaufwand bemerkbar machen kann.
Elektronischer Transformator
Elektronische Trafos arbeiten meist mit deutlich höheren Frequenzen als klassische Netztransformatoren. Dadurch kann der magnetische Kern wesentlich kleiner ausfallen. Allerdings benötigt diese Technik zusätzliche Elektronik, etwa zur Erzeugung oder Regelung der hochfrequenten Wechselspannung.
Die Bauform allein sagt noch nicht, welcher Trafo für eine Anwendung geeignet ist. Entscheidend sind auch Frequenz, Leistung, Isolation, Umgebungstemperatur, Einschaltstrom und die gewünschte Spannungsstabilität.
Verluste, Isolation und Sicherheit sind Teil des Aufbaus
Ein idealer Transformator würde die Energie verlustfrei übertragen. Ein realer Trafo erwärmt sich jedoch, weil die Wicklungen einen ohmschen Widerstand besitzen. Je höher der Strom und je dünner der Draht, desto größer sind die Kupferverluste.
Im Kern treten Hystereseverluste und Wirbelstromverluste auf. Hysterese beschreibt die Energie, die beim ständigen Ummagnetisieren des Kernmaterials verloren geht. Die bereits erwähnten Blechlamellen reduzieren vor allem die Wirbelströme.
Auch der Streufluss spielt eine Rolle. Er bezeichnet den Teil des Magnetfeldes, der nicht beide Wicklungen gleichermaßen durchsetzt. Ein kleiner Streufluss ist für einen normalen Spannungstrafo erwünscht, während er bei speziellen Streufeldtransformatoren gezielt genutzt wird, um den Strom zu begrenzen.
Lesen Sie auch: Reibungskraft berechnen - Formel, Beispiele und schiefe Ebene
Warum Isolation nicht nur aus Lack besteht
Der Lack auf dem Kupferdraht verhindert, dass sich benachbarte Windungen kurzschließen. Zwischen Primär- und Sekundärseite kommen zusätzlich Folien, Spulenkörper, Trennlagen und ausreichende Luft- beziehungsweise Kriechstrecken hinzu. Bei Netzspannung entscheidet die gesamte Isolationskonstruktion über die Sicherheit, nicht die Drahtlackierung allein.
Bei leistungsstarken Transformatoren wird Wärme zu einem eigenen Konstruktionsthema. Kleine Geräte werden meist durch die Umgebungsluft gekühlt. Größere Trafos nutzen vergrößerte Gehäuse, Lüfter oder Transformatorenöl, das gleichzeitig isoliert und Wärme abführt.
Typische Fehler beim Verständnis und bei der Auswahl
Wer einen Transformator beurteilen will, sollte zuerst die Eingangs- und Ausgangsdaten lesen. Die wichtigsten Angaben sind Primärspannung, Sekundärspannung, Frequenz und Nennleistung. Ein Gerät für 50 Hertz ist nicht automatisch für jede beliebige Wechselspannung geeignet.
- Gleichspannung anschließen: Ein klassischer Trafo ist dafür nicht ausgelegt.
- Leistung zu knapp wählen: Ein Trafo mit 20 VA ist für eine dauerhafte Last von 25 VA ungeeignet.
- Leerlaufspannung übersehen: Viele Trafos liefern ohne Last eine höhere Spannung als unter Nennlast.
- Einschaltstrom ignorieren: Große Ringkerntrafos können beim Einschalten kurzzeitig hohe Ströme ziehen.
- Isolation verwechseln: Ein Spannungswandler ist nicht automatisch ein sicherer Trenntransformator.
Bei einer Auslegung rechne ich nicht nur mit dem Nennverbrauch des angeschlossenen Geräts. Ein sinnvoller Sicherheitsabstand liegt häufig bei 20 bis 30 Prozent Reserve, sofern Einschaltströme, Dauerbetrieb und Wärmeabfuhr das zulassen. Für medizinische, industrielle oder netzspannungsnahe Anwendungen gehört die Auswahl in fachkundige Hände.
Besonders kritisch ist der Eigenbau eines Netztransformators. Schon kleine Fehler bei Wicklungsisolation, Drahtquerschnitt oder Abstand können zu Überhitzung, Überschlag oder Brand führen. Für Experimente mit Kleinspannung ist ein fertiger, geprüfter Transformator deshalb meist die vernünftigere Lösung.
Warum dieser Aufbau technisch so bedeutend wurde
Die Grundidee des Transformators verbindet zwei Seiten, die elektrisch getrennt bleiben und trotzdem Energie austauschen. Dieses Prinzip machte es möglich, elektrische Energie über große Entfernungen mit hoher Spannung und vergleichsweise kleinem Strom zu übertragen. Für die gleiche Leistung sinken dadurch die Leitungsverluste in den Kabeln deutlich.
Historisch faszinierend finde ich, dass der Transformator kein spektakuläres Einzelbauteil braucht. Seine Wirkung entsteht aus mehreren sorgfältig abgestimmten Details: Windungszahl, magnetischer Kreis, Frequenz und Isolation. Wird eines davon falsch gewählt, verliert das gesamte System an Leistung oder Sicherheit.
Wer einen Transformator auf einer Zeichnung erkennen möchte, sucht daher zuerst nach zwei Spulen und dem verbindenden Kern. Die Zahl der Windungen erklärt die Spannungsänderung, der Kern den magnetischen Weg und die Isolation die elektrische Trennung. Mit diesen drei Fragen lässt sich der Aufbau fast jedes klassischen Transformators verständlich erschließen.
