Wie hebt man Wasser oder feuchte Materialien zuverlässig auf ein höheres Niveau, ohne dass selbst grobe Bestandteile sofort Verstopfungen verursachen? Die archimedische Schraube löst dieses Problem mit einer erstaunlich einfachen Kombination aus Spirale, Trog und Drehbewegung. Ich zeige, wie die Technik funktioniert, wo sie heute eingesetzt wird, welche Leistungsdaten realistisch sind und wann eine andere Pumpe die bessere Wahl ist.
Die wichtigsten Fakten zur archimedischen Schraube auf einen Blick
- Funktionsprinzip: Eine rotierende Spirale schiebt Wasser oder Material in abgeschlossenen Kammern nach oben.
- Ursprung: Die Technik wird traditionell Archimedes zugeschrieben und reicht bis ins 3. Jahrhundert v. Chr. zurück.
- Typische Nutzung: Bewässerung, Kläranlagen, Schlammförderung, Schüttguttransport und Wasserkraft.
- Stärke: Sie ist robust, unempfindlich gegenüber Grobstoffen und arbeitet auch bei schwankenden Zulaufmengen zuverlässig.
- Grenze: Für hohen Druck und große Förderhöhen sind Kreiselpumpen meist geeigneter.
So hebt die Spirale Wasser und andere Materialien

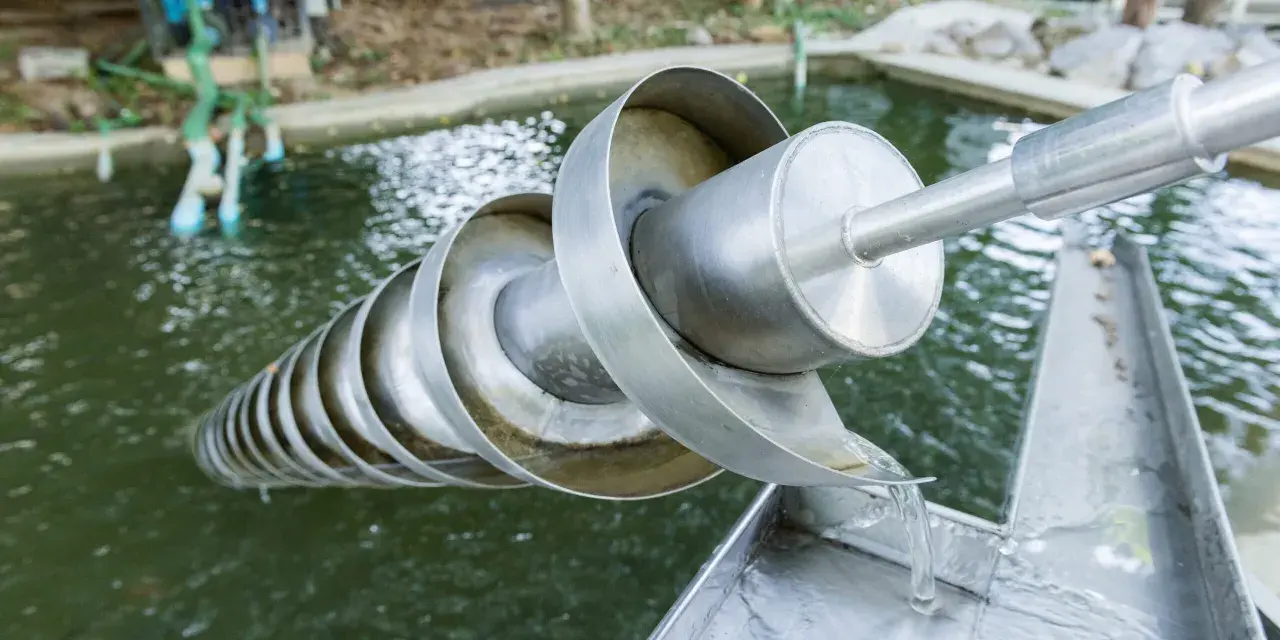

Im Kern besteht die Anlage aus einer schräg liegenden Welle mit spiralförmiger Schnecke. Sie dreht sich in einem halboffenen Trog oder in einem Rohr. Zwischen den Windungen entstehen Kammern, die sich am unteren Ende mit Wasser füllen und den Inhalt durch die Drehung nach oben transportieren.
Entscheidend ist nicht, dass die Schraube das Wasser wie ein dicht geschlossener Kolben einschließt. Die Flüssigkeit darf teilweise zurücklaufen. Trotzdem entsteht durch die fortlaufende Bewegung ein stabiler Förderstrom. Der Neigungswinkel, der Außendurchmesser, die Steigung und die Drehzahl bestimmen, wie viel Material tatsächlich ankommt.
Was passiert bei einer Umdrehung?
- Am unteren Ende läuft Wasser oder Material in den freien Raum zwischen zwei Schneckenwindungen.
- Die rotierende Spirale nimmt diese Füllung mit und hebt sie ein Stück an.
- Durch die nächste Windung wird der Inhalt weiter nach oben geschoben.
- Am oberen Ende fällt das Fördergut in einen Ablauf, einen Kanal oder einen Vorratsbehälter.
Bei Flüssigkeiten spricht man häufig von einer Schneckenpumpe. Für trockene oder feuchte Schüttgüter wird das verwandte Prinzip als Schneckenförderer eingesetzt. Die Bauformen ähneln sich, doch die Auslegung unterscheidet sich deutlich, weil Wasser anders fließt als beispielsweise Getreide, Klärschlamm oder Hackschnitzel.
Warum diese alte Technik bis heute relevant ist
Die Erfindung wird traditionell dem griechischen Mathematiker und Ingenieur Archimedes von Syrakus zugeschrieben, der etwa von 287 bis 212 v. Chr. lebte. Historiker weisen allerdings darauf hin, dass ähnliche Vorrichtungen zur Wasserhebung möglicherweise schon vorher im Alten Orient oder in Ägypten bekannt waren. Sicher ist vor allem, dass die Technik seit der Antike praktisch genutzt wurde.
Früher half die Wasserschnecke bei der Bewässerung von Feldern und beim Entwässern von Schiffen oder Bergwerken. Ihr großer Vorteil lag darin, dass sie mit Muskelkraft, einem Wasserrad oder später mit einem Motor angetrieben werden konnte. Damit war sie einfach an unterschiedliche örtliche Bedingungen anzupassen.
Mich fasziniert an dieser Entwicklung besonders, dass die Grundidee kaum verändert werden musste. Moderne Werkstoffe, Lager und Motorsteuerungen verbessern Lebensdauer und Wirkungsgrad, doch die eigentliche mechanische Logik ist noch immer dieselbe. Genau darin liegt ihre technische Stärke.
Wo die Archimedische Schraube heute eingesetzt wird
Kläranlagen und Abwasserpumpwerke
In der Abwassertechnik hebt die Schnecke Rohabwasser, Belebtschlamm oder Rücklaufschlamm auf ein höheres Niveau. Grobe Bestandteile wie Feuchttücher, Fasern und kleine Feststoffe führen deutlich seltener zu einer Blockade als bei empfindlicheren Pumpenkonstruktionen. Das reduziert zwar nicht jede Wartung, kann aber die Betriebssicherheit erheblich erhöhen.
Die Förderleistung reicht je nach Durchmesser, Länge und Drehzahl von kleinen Anlagen bis zu sehr großen kommunalen Pumpwerken. Eine pauschale Literzahl wäre deshalb irreführend. Als historische und technische Größenordnung werden für eine Anlage mit etwa 100 Watt Dauerleistung und rund 40 Prozent Gesamtwirkungsgrad bis zu 10.000 Liter Wasser pro Stunde genannt. Moderne Großanlagen liegen selbstverständlich weit darüber.
Bewässerung und Entwässerung
Für Kanäle, Teiche und landwirtschaftliche Flächen eignet sich die Technik besonders dann, wenn große Wassermengen nur um einen vergleichsweise geringen Höhenunterschied angehoben werden müssen. Der Zulauf darf dabei schwanken, ohne dass die Pumpe sofort instabil arbeitet.
Ich würde sie allerdings nicht als universelle Hochleistungspumpe bezeichnen. Muss Wasser viele Meter nach oben gedrückt oder in einer Druckleitung mit hohem Gegendruck transportiert werden, sind andere Pumpentypen meist wirtschaftlicher.
Schüttgüter und zähe Materialien
In leicht veränderter Form transportieren Schneckenförderer Mehl, Getreide, Pellets, Kompost oder Klärschlamm. Sie eignen sich auch für klebrige Materialien, bei denen Förderbänder schnell verschmutzen. Bei abrasivem Sand oder stark mineralischen Stoffen verschleißen Schneckenwindungen und Trog jedoch deutlich schneller.
Wasserkraft
Das Prinzip lässt sich umkehren. Fließt Wasser von oben nach unten durch die Schnecke, setzt es die Welle in Bewegung. Über ein Getriebe oder direkt gekoppelt kann ein Generator Strom erzeugen. Diese Wasserkraftschnecke passt vor allem zu kleinen Fallhöhen und großen Durchflussmengen, bei denen herkömmliche Turbinen nicht immer die günstigste Lösung sind.
Welche Bauform passt zum jeweiligen Einsatz?
Bei einer technischen Auslegung schaue ich zuerst auf vier Punkte: Fördermedium, Fördermenge, Höhenunterschied und verfügbare Fläche. Erst danach sollte man über Motorleistung oder Materialwahl sprechen. Eine falsch dimensionierte Spirale arbeitet auch mit einem starken Motor nicht automatisch effizient.
| Bauform oder Lösung | Geeignet für | Stärken | Grenzen |
|---|---|---|---|
| Offene Schneckenpumpe | Abwasser, Schlamm, große Wassermengen | Robust, geringe Verstopfungsneigung, toleriert schwankenden Zulauf | Geringer Druck, benötigt ausreichend Platz |
| Rohrförmige Schneckenpumpe | Geschützter Materialtransport und kompaktere Anlagen | Gute Führung der Förderkammern, geschlossene Bauweise | Wartung und Reinigung können aufwendiger sein |
| Kreiselpumpe | Hohe Förderhöhen und Druckleitungen | Kompakte Bauweise, hoher Druck möglich | Empfindlicher gegenüber Grobstoffen und Verstopfungen |
| Schneckenförderer für Schüttgut | Getreide, Granulat, Kompost und Pulver | Kontrollierter Materialtransport, gut dosierbar | Nicht für jede Flüssigkeit und nicht für extreme Abrasion geeignet |
Bei Abwasser zählt oft nicht der theoretische Spitzenwirkungsgrad, sondern die gesamte Betriebsbilanz. Eine etwas langsamere Maschine, die selten blockiert und sich einfach reinigen lässt, kann über Jahre günstiger sein als eine nominell effizientere, aber wartungsintensive Lösung.
Worauf es bei Planung und Betrieb ankommt
Die Schnecke braucht einen passend gestalteten Zulauf. Reicht das Wasser nicht gleichmäßig an die unteren Windungen heran, sinkt die Förderleistung. Ist der Zulauf dagegen zu turbulent oder gelangen große Fremdkörper hinein, entstehen Stöße, Geräusche und unnötiger Verschleiß.
Lesen Sie auch: Halbleiter einfach erklärt - so funktionieren Chips und Solarzellen
Die wichtigsten Planungsdaten
- Fördermenge: Wie viele Kubikmeter pro Stunde müssen sicher transportiert werden?
- Förderhöhe: Welcher Höhenunterschied liegt zwischen Einlauf und Auslauf?
- Feststoffanteil: Enthält das Medium Sand, Fasern, Steine oder abrasive Partikel?
- Neigung und Länge: Wie viel Platz steht für die schräg liegende Schnecke zur Verfügung?
- Drehzahl: Eine langsam laufende Schnecke schont häufig das Fördermedium und reduziert Verschleiß.
- Wartung: Sind Lager, Dichtungen und der Trog leicht erreichbar?
Ein häufiger Fehler ist die Auslegung allein nach dem Durchmesser. Zwei Schnecken mit gleichem Durchmesser können wegen unterschiedlicher Steigung, Neigung und Drehzahl sehr verschieden fördern. Auch der Füllgrad spielt eine Rolle, also wie weit die Kammern tatsächlich mit Material gefüllt sind.
Trockenlauf sollte vermieden werden, wenn Lager oder Dichtungen auf das Fördermedium angewiesen sind. Bei Abwasseranlagen lohnt sich außerdem ein vorgeschalteter Rechen, wenn besonders große Fremdkörper zu erwarten sind. Die geringe Verstopfungsneigung bedeutet nicht, dass die Anlage völlig unempfindlich ist.
Die wichtigsten Vorteile und ihre Grenzen
Die Konstruktion hat wenige bewegliche Teile und kommt mit relativ niedrigen Drehzahlen aus. Das macht sie langlebig und vergleichsweise leise. Hinzu kommen die gute Eignung für verschmutzte Medien und die stabile Funktion bei wechselnden Wasserständen.
Dem stehen ein begrenzter Druckaufbau und ein hoher Platzbedarf gegenüber. Die Anlage muss meist schräg eingebaut werden, und der Trog beziehungsweise die Dichtkante braucht regelmäßige Kontrolle. Bei sehr hohen Förderhöhen oder stark wechselndem Gegendruck verliert das Prinzip seinen wirtschaftlichen Vorsprung.
Auch die Energieeffizienz darf man nicht pauschal beurteilen. Bei der Wasserförderung können gut ausgelegte Anlagen einen soliden Wirkungsgrad erreichen, während bei der Energiegewinnung mit Wasserkraftschnecken unter passenden Bedingungen deutlich höhere Werte möglich sind. Diese beiden Betriebsarten dürfen nicht miteinander verwechselt werden.
Was von der antiken Idee praktisch bleibt
Die archimedische Schraube ist kein Relikt aus dem Museum, sondern eine robuste Lösung für einen klar umrissenen Aufgabenbereich. Sie spielt ihre Vorteile aus, wenn große Mengen bei kleiner bis mittlerer Förderhöhe bewegt werden müssen und das Medium Feststoffe oder Fasern enthält.
Für eine gute Entscheidung genügt meist eine einfache Prüfung. Stimmen Fördermenge, Höhenunterschied, Zulauf und Material zusammen, ist die Schneckenpumpe oft erstaunlich wartungsfreundlich. Sobald hoher Druck, kompakte Abmessungen oder besonders abrasive Medien im Vordergrund stehen, sollte ich jedoch Alternativen wie Kreiselpumpen oder spezielle Fördersysteme ernsthaft vergleichen.
Gerade diese Mischung aus einfacher Mechanik und moderner Anpassungsfähigkeit macht den Reiz der Technik aus. Eine Idee, die vor fast 2500 Jahren Wasser auf Felder hob, bewegt heute Abwasser, Schlamm und erneuerbare Energie und zeigt damit, dass gute Ingenieurkunst nicht schnell veraltet.
