Steht eine Gerade schräg durch eine Ebene, ist oft nicht sofort klar, welcher der sichtbaren Winkel gemeint ist. Ich zeige, wie man den Winkel zwischen einer Ebene und einer Geraden mit Richtungs- und Normalenvektor berechnet, welche Formel am zuverlässigsten ist und wie typische Fehler vermieden werden. Dazu gehören verständliche Beispiele, Sonderfälle und ein kurzer Kontrollweg für Klausuren.
Die entscheidende Rechnung lässt sich auf zwei Vektoren zurückführen
- Richtungsvektor der Geraden und Normalenvektor der Ebene bestimmen.
- Für den gesuchten Winkel gilt sin(α) = |n · u| / (|n| · |u|).
- Der Winkel zwischen Gerade und Ebene liegt immer zwischen 0° und 90°.
- Bei u · n = 0 verläuft die Gerade parallel zur Ebene.
- Ist die Gerade parallel zum Normalenvektor, steht sie senkrecht auf der Ebene.
Was der Winkel zwischen einer Ebene und einer Geraden wirklich bedeutet
Der gesuchte Winkel α beschreibt die Neigung der Geraden gegenüber der Ebene. Man betrachtet dabei den kleineren Winkel, also immer einen Wert zwischen 0° und 90°. Eine Gerade, die vollständig in der Ebene liegt oder parallel zu ihr verläuft, besitzt den Winkel 0°.
Schneidet die Gerade die Ebene schräg, entsteht ein Schnittwinkel. Bei 90° trifft die Gerade die Ebene im rechten Winkel. Anschaulich ist das etwa eine senkrecht auf einem Tisch stehende Stange, während eine schräg stehende Stange einen Winkel zwischen 0° und 90° bildet.
Der entscheidende Gedanke liegt in der Wahl des Vergleichsvektors. Die Ebene selbst hat nicht nur einen einzigen Richtungsvektor, deshalb vergleicht man die Gerade mit einem Normalenvektor. Dieser steht senkrecht auf der gesamten Ebene und macht die Berechnung eindeutig.
Die Standardformel mit Normalen- und Richtungsvektor
Sei die Gerade durch
g: x = p + t · u
gegeben. Dabei ist u der Richtungsvektor der Geraden. Die Ebene besitze den Normalenvektor n. Dann berechnet sich der Winkel α zwischen Gerade und Ebene mit
sin(α) = |n · u| / (|n| · |u|)
Das Zeichen „·“ steht für das Skalarprodukt, während |n| und |u| die Längen der Vektoren bezeichnen. Für die eigentliche Winkelbestimmung verwendet man anschließend
α = arcsin(|n · u| / (|n| · |u|)).
Der Betrag im Zähler ist wichtig. Er sorgt dafür, dass unabhängig von der Orientierung der Vektoren stets der kleinere, geometrisch gemeinte Winkel herauskommt. Rechnet man ohne Betrag, kann ein negatives Ergebnis entstehen, obwohl ein Winkel zwischen 0° und 90° gesucht ist.
Warum hier der Sinus und nicht direkt der Kosinus vorkommt

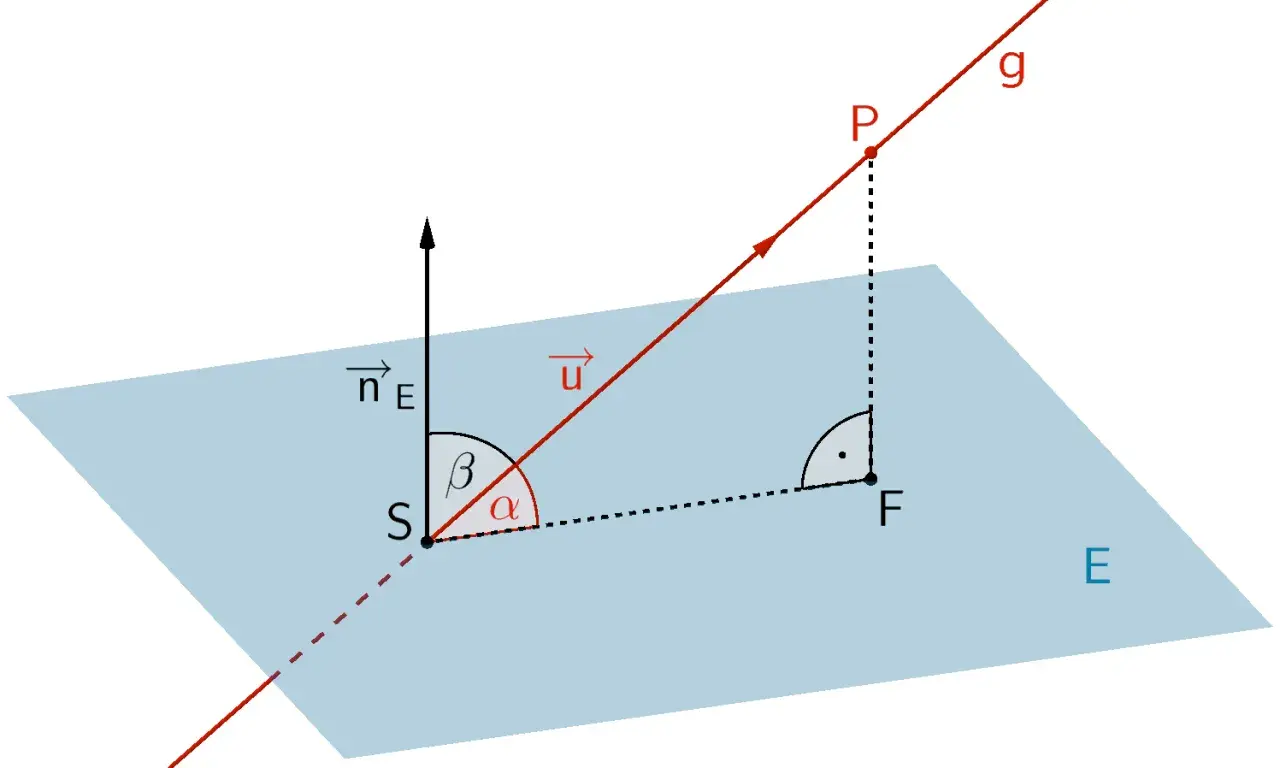

Der Kosinus berechnet zunächst den Winkel β zwischen dem Richtungsvektor der Geraden und dem Normalenvektor der Ebene:
cos(β) = |n · u| / (|n| · |u|).
Der gesuchte Winkel α zur Ebene ist der Ergänzungswinkel zu β. Deshalb gilt α = 90° - β. Wer die Kosinusformel direkt als Winkel zwischen Gerade und Ebene interpretiert, erhält meistens den falschen Winkel.
So gehst du bei jeder Aufgabe sicher vor
- Richtungsvektor ablesen. In der Parameterform der Geraden ist das der Vektor, der mit dem Parameter multipliziert wird.
- Normalenvektor bestimmen. Bei der Koordinatenform ax + by + cz = d ist er direkt n = (a, b, c).
- Skalarprodukt berechnen. Multipliziere die entsprechenden Komponenten und addiere die Ergebnisse.
- Vektorlängen einsetzen. Für u = (u1, u2, u3) gilt |u| = √(u12 + u22 + u32).
- Arcussinus verwenden und den Taschenrechner auf Gradmaß einstellen.
Der Stützvektor der Geraden wird für die Winkelberechnung nicht gebraucht. Er bestimmt lediglich, wo die Gerade liegt. Für ihre Neigung zur Ebene ist allein der Richtungsvektor maßgeblich.
Lesen Sie auch: Verhalten im Unendlichen - Grenzwerte sicher bestimmen
Wenn die Ebene in Parameterform gegeben ist
Bei einer Ebene in Parameterform
E: x = a + r · v + s · w
ist der Normalenvektor nicht direkt sichtbar. Man bildet ihn mit dem Kreuzprodukt:
n = v × w.
Danach läuft die Rechnung genauso weiter. Das Kreuzprodukt liefert einen Vektor, der senkrecht auf den beiden Spannvektoren der Ebene steht. Genau deshalb eignet es sich hier besser als ein beliebig gewählter Richtungsvektor der Ebene.
Ein vollständiges Beispiel mit Zahlen
Gegeben seien die Gerade
g: x = (1, 0, 2) + t · (2, 1, 2)
und die Ebene
E: 2x + y - 2z = 5.
Der Richtungsvektor der Geraden lautet u = (2, 1, 2). Aus der Koordinatenform der Ebene liest man den Normalenvektor n = (2, 1, -2) ab.
Zuerst wird das Skalarprodukt berechnet:
n · u = 2 · 2 + 1 · 1 + (-2) · 2 = 1.
Die Vektorlängen sind
|n| = √(22 + 12 + (-2)2) = 3
und
|u| = √(22 + 12 + 22) = 3.
Damit ergibt sich
sin(α) = 1 / (3 · 3) = 1/9.
Also ist
α = arcsin(1/9) ≈ 6,38°.
Die Gerade verläuft demnach fast parallel zur Ebene und steigt nur leicht aus ihr heraus. Genau diese Größenordnung ist ein guter Plausibilitätscheck: Ist das Skalarprodukt klein gegenüber dem Produkt der Vektorlängen, muss der Winkel ebenfalls klein sein.
Die wichtigsten Sonderfälle im direkten Vergleich
| Beziehung | Rechnung | Winkel |
|---|---|---|
| Gerade liegt in der Ebene oder ist parallel zu ihr | n · u = 0 | 0° |
| Gerade steht senkrecht auf der Ebene | u ist parallel zu n | 90° |
| Gerade schneidet die Ebene schräg | 0 < |n · u| < |n| · |u| | zwischen 0° und 90° |
Eine häufige Verwechslung betrifft die Lage der Geraden. Ist sie parallel zur Ebene, muss sie die Ebene nicht schneiden. Liegt sie dagegen in der Ebene, gibt es unendlich viele gemeinsame Punkte. Für den Neigungswinkel machen beide Fälle trotzdem keinen Unterschied: Er beträgt jeweils 0°.
Auch eine Gerade, die die Ebene nicht schneidet, kann also einen eindeutig bestimmten Winkel zu ihr haben. Die Winkelberechnung beschreibt die Richtung, nicht den Abstand zwischen den geometrischen Objekten.
Typische Fehler und ein schneller Kontrollweg
Der häufigste Fehler ist, den Winkel zwischen Richtungsvektor und Normalenvektor direkt als gesuchten Winkel auszugeben. Dieser Winkel ist der Ergänzungswinkel. Wer etwa β = 70° berechnet, muss für die Gerade-Ebene-Beziehung α = 20° verwenden.
- Den Stützvektor statt des Richtungsvektors einsetzen.
- Den Normalenvektor falsch aus der Ebenengleichung ablesen.
- Den Betrag im Skalarprodukt vergessen.
- Den Taschenrechner im Bogenmaß statt im Gradmaß verwenden.
- Die Kosinusformel ohne Ergänzung zum rechten Winkel anwenden.
- Bei einer Parameterform der Ebene kein Kreuzprodukt bilden.
Ich prüfe das Ergebnis gern mit drei kurzen Fragen. Liegt der Wert zwischen 0° und 90°? Passt ein kleines Skalarprodukt zu einem kleinen Winkel? Und wird bei paralleler Richtung tatsächlich 0° ausgegeben? Wenn alle drei Antworten stimmen, ist die Rechnung meist sauber.
Für digitale Werkzeuge gilt dasselbe wie für den Taschenrechner: Sie können die Vektorrechnung kontrollieren, ersetzen aber nicht die richtige Formel. Besonders bei Schul- und Abituraufgaben sollte der Rechenweg sichtbar bleiben, weil erst die Wahl von Richtungs- und Normalenvektor zeigt, dass die geometrische Idee verstanden wurde.
Der Plausibilitätscheck macht aus einer Formel eine sichere Lösung
Der Winkel zwischen einer Geraden und einer Ebene ist kein kompliziertes neues Objekt, sondern eine gut kontrollierbare Anwendung des Skalarprodukts. Entscheidend sind der Richtungsvektor der Geraden, der Normalenvektor der Ebene und die Ergänzung zum rechten Winkel.
Merke dir für die Praxis die Sinusformel mit Betrag. Sie liefert unmittelbar den gesuchten Winkel, funktioniert bei Koordinaten- und Parameterformen und macht die Sonderfälle transparent. Eine Skizze und ein kurzer Vergleich der Vektorrichtungen helfen zusätzlich, Rechenfehler früh zu erkennen.
