Ob zwei Ebenen im Raum parallel verlaufen, vollständig zusammenfallen oder sich in einer Geraden schneiden, lässt sich mit wenigen klaren Rechenschritten bestimmen. Ich zeige, wie die Lagebeziehung zweier Ebenen über Normalenvektoren und ein lineares Gleichungssystem geprüft wird, wie die Schnittgerade entsteht und welche Fehler dabei besonders häufig auftreten.
Die drei möglichen Beziehungen zweier Ebenen auf einen Blick
- Schneidend: Die Ebenen besitzen genau eine gemeinsame Schnittgerade.
- Echt parallel: Die Normalenvektoren sind Vielfache, aber die Ebenen liegen nicht aufeinander.
- Identisch: Beide Ebenengleichungen beschreiben dieselbe Punktmenge.
- Schnelltest: Zuerst die Normalenvektoren vergleichen, danach die Lage mit einem Punkt prüfen.
- Schnittgerade: Sie wird durch das Gleichungssystem beider Ebenen bestimmt.
Welche Lagebeziehungen zwischen zwei Ebenen möglich sind
Im dreidimensionalen Raum können zwei Ebenen auf genau drei Arten zueinander liegen. Sie sind identisch, echt parallel oder schneidend. Einen vierten Fall gibt es nicht, solange beide tatsächlich Ebenen im Raum darstellen.
Bei identischen Ebenen liegt jede Stelle der einen Ebene auch auf der anderen. Bei echt parallelen Ebenen gibt es dagegen keinen gemeinsamen Punkt. Schneiden sich die Ebenen, verläuft ihre gemeinsame Punktmenge als unendlich lange Gerade, die sogenannte Schnittgerade.
| Lage | Gemeinsame Punkte | Ergebnis des Gleichungssystems |
|---|---|---|
| Identisch | Unendlich viele, nämlich alle Punkte | Unendlich viele Lösungen mit zweidimensionaler Lösungsmenge |
| Echt parallel | Keine | Keine Lösung |
| Schneidend | Unendlich viele auf einer Geraden | Unendlich viele Lösungen mit eindimensionaler Lösungsmenge |
Ich merke mir die Sache gern räumlich statt nur über Formeln. Zwei Blätter Papier können aufeinanderliegen, mit konstantem Abstand parallel schweben oder sich entlang einer Linie kreuzen. Genau diese drei Bilder entsprechen den drei mathematischen Fällen.
Der schnellste Test mit den Normalenvektoren
Am übersichtlichsten ist die Prüfung, wenn beide Ebenen in Koordinatenform vorliegen. Wir schreiben sie als E: a1x + b1y + c1z = d1 und F: a2x + b2y + c2z = d2. Die Vektoren nE = (a1, b1, c1) und nF = (a2, b2, c2) heißen Normalenvektoren, weil sie senkrecht auf den jeweiligen Ebenen stehen.
Sind die Normalenvektoren keine Vielfachen voneinander, schneiden sich die Ebenen. Sind sie dagegen kollinear, also durch einen Faktor ineinander überführbar, sind die Ebenen entweder parallel oder identisch.
-
nF = k · nEmit einem Faktorkbedeutet zunächst nur parallel oder identisch. - Sind zusätzlich die rechten Seiten im selben Verhältnis, sind die Ebenen identisch.
- Stimmt dieses Verhältnis nicht, handelt es sich um echt parallele Ebenen.
Ein kurzes Beispiel macht den Unterschied sichtbar. Bei E: 2x + 3y - z = 4 und F: 4x + 6y - 2z = 8 wurden alle Koeffizienten mit 2 multipliziert. Beide Gleichungen beschreiben daher dieselbe Ebene.
Ändert sich nur die rechte Seite, etwa bei F: 4x + 6y - 2z = 10, bleiben die Normalen parallel, aber die Ebenen fallen nicht zusammen. Das Ergebnis lautet dann echt parallel.
So entsteht die Schnittgerade zweier Ebenen
Bei nicht kollinearen Normalenvektoren setzt man die beiden Ebenengleichungen als gemeinsames lineares Gleichungssystem an. Weil drei Variablen, aber nur zwei unabhängige Gleichungen vorhanden sind, bleibt normalerweise eine Variable frei. Diese freie Variable wird zum Parameter der Schnittgeraden.
Beispiel mit Koordinatenform
Gegeben seien
E: x + y + z = 4
F: 2x - y + z = 1
Ich wähle z = t und erhalte dann das Gleichungssystem
x + y = 4 - t
2x - y = 1 - t
Addiert man beide Gleichungen, folgt 3x = 5 - 2t und damit x = (5 - 2t) / 3. Einsetzen liefert y = (7 - t) / 3. Die Schnittgerade lautet somit
g: (x, y, z) = (5/3, 7/3, 0) + t · (-2/3, -1/3, 1).
Die konkrete Darstellung kann anders aussehen, wenn eine andere Variable frei gewählt wird. Das ist kein Widerspruch. Entscheidend ist, dass dieselbe Punktmenge beschrieben wird und jeder Punkt der Geraden beide Ebenengleichungen erfüllt.
Richtungsvektor über das Kreuzprodukt
Der Richtungsvektor der Schnittgeraden steht senkrecht auf beiden Normalenvektoren. Deshalb kann man ihn mit dem Kreuzprodukt bestimmen: r = nE × nF. Diese Methode liefert schnell die Richtung, ersetzt aber nicht die Bestimmung eines Punktes auf der Schnittgeraden.
Genau hier passieren in Klausuren viele Fehler. Ein korrekt berechneter Richtungsvektor allein ist noch keine vollständige Geradengleichung. Man braucht zusätzlich mindestens einen gemeinsamen Punkt der beiden Ebenen.
Parameterform, Koordinatenform und typische Stolperstellen
Ebenen werden häufig in Parameterform angegeben, etwa als E: x = p + r · u + s · v. Für die Lagebeziehung ist dann zunächst ein Normalenvektor nötig. Diesen erhält man mit n = u × v, sofern die beiden Spannvektoren nicht parallel sind.
Danach kann die Ebene in Koordinatenform umgewandelt werden. Alternativ setzt man die Parameterdarstellungen direkt gleich. Das führt ebenfalls zu einem Gleichungssystem, ist aber oft fehleranfälliger, weil dann mehrere Parameter gleichzeitig auftreten.
Lesen Sie auch: Wendepunkt berechnen - so prüfst du den Krümmungswechsel
Die häufigsten Fehler
- Nur die Richtungsvektoren vergleichen: Für Ebenen sind die Normalenvektoren das zuverlässige Vergleichsmittel.
- Parallel mit identisch verwechseln: Kollineare Normalen zeigen nur, dass kein schräger Schnitt vorliegt. Ein Punkt- oder Koeffizientenvergleich entscheidet den Rest.
-
Vorzeichen übersehen: Die Vektoren
(1, 2, 3)und(-1, -2, -3)sind trotzdem kollinear. - Einsetzen nicht kontrollieren: Jeder gefundene Punkt sollte in beide Ebenengleichungen eingesetzt werden.
- Abhängige Spannvektoren verwenden: Sind die Spannvektoren parallel, entsteht keine echte Ebene, sondern nur eine Gerade.
Ich empfehle eine feste Reihenfolge, weil sie unnötige Rechnungen spart. Erst die Normalenvektoren bestimmen, dann auf Kollinearität prüfen und erst danach das Gleichungssystem zur Schnittgeraden lösen. So erkennt man früh, ob überhaupt ein Schnitt berechnet werden muss.
Abstand und Schnittwinkel richtig einordnen
Bei echt parallelen Ebenen ist der Abstand überall gleich. Hat man E: ax + by + cz = d1 und F: ax + by + cz = d2 mit demselben Normalenvektor, berechnet sich der Abstand durch
abstand(E,F) = |d2 - d1| / √(a² + b² + c²).
Die Formel funktioniert in dieser Form nur, wenn die Koeffizienten von x, y und z bereits übereinstimmen. Sind die Ebenengleichungen zunächst mit unterschiedlichen Faktoren angegeben, muss man eine Gleichung vorher passend multiplizieren oder dividieren.

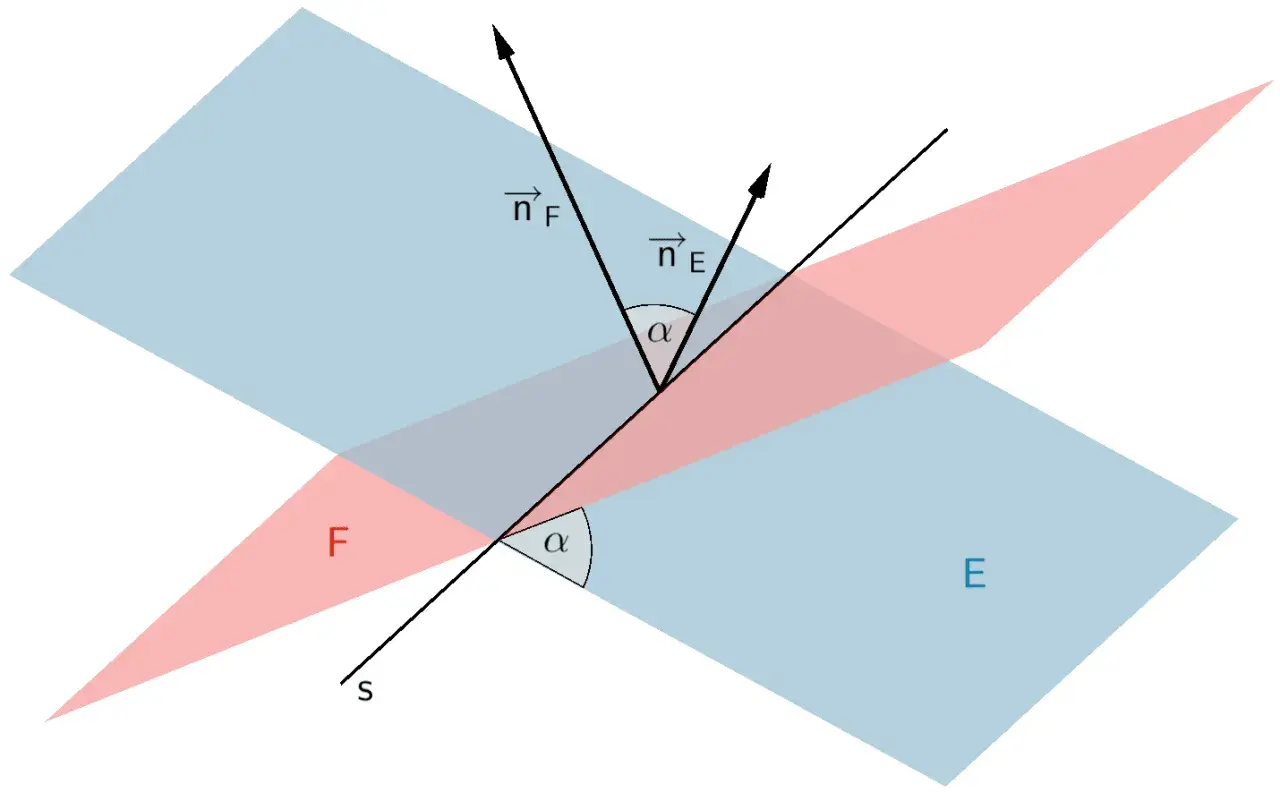

Schneidende Ebenen besitzen außerdem einen Schnittwinkel. Verwendet werden die Normalenvektoren, wobei man den kleineren Winkel zwischen den Ebenen meint. Eine gebräuchliche Formel lautet
cos(α) = |nE · nF| / (|nE| · |nF|).
Der Betrag im Zähler verhindert, dass durch entgegengesetzte Orientierungen der Normalen ein falscher stumpfer Winkel entsteht. Für die reine Lagebestimmung ist der Schnittwinkel meist Zusatzinformation, bei technischen Modellen oder räumlichen Konstruktionen kann er jedoch die entscheidende geometrische Größe sein.
Eine verlässliche Checkliste für Aufgaben
Bei einer typischen Aufgabe zur Lagebeziehung zweier Ebenen gehe ich immer nach demselben kurzen Schema vor:
- Beide Ebenen in eine vergleichbare Form bringen.
- Die Normalenvektoren ablesen oder berechnen.
- Prüfen, ob die Normalenvektoren kollinear sind.
- Bei kollinearen Normalen einen Punkt oder die rechten Seiten vergleichen.
- Bei nicht kollinearen Normalen das Gleichungssystem lösen.
- Die Schnittgerade mit einem Punkt und einem Richtungsvektor angeben.
- Das Ergebnis durch Einsetzen kontrollieren.

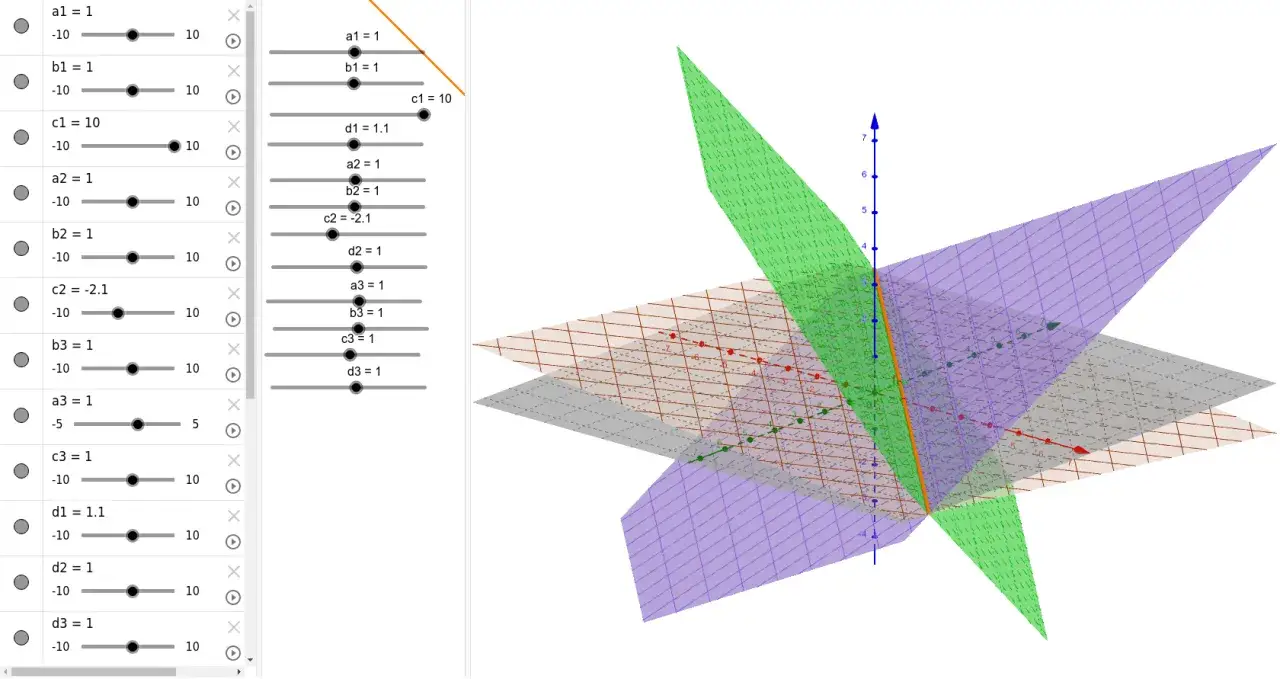

Ein digitales Geometrieprogramm kann die räumliche Vorstellung verbessern, aber es ersetzt die Rechnung nicht. Besonders bei nahezu parallelen Ebenen kann eine Zeichnung täuschen, während die Vektorrechnung eindeutig zeigt, ob ein echter Schnitt vorliegt.
Wer die drei Fälle auf die Kombination aus Normalenvergleich und Gleichungssystem reduziert, hat das Grundprinzip sicher im Griff. Die Zeichnung hilft beim Verstehen, die Algebra liefert den Beweis.
