Bei der Verarbeitung von Gold entscheidet oft eine einzige Zahl darüber, ob ein Werkstück gelingt oder Schaden nimmt. Reines Gold schmilzt bei 1.064,18 °C, doch Schmucklegierungen verhalten sich anders. Ich zeige, was dieser Wert chemisch bedeutet, warum 333er-, 585er- und 750er-Gold eigene Schmelzbereiche haben und welche Temperatur beim Gießen oder Löten tatsächlich zählt.
Die wichtigsten Werte rund um das Schmelzen von Gold
- Reines Gold schmilzt bei 1.064,18 °C beziehungsweise 1.337,33 K.
- Der Wert gilt für das chemische Element Au bei annähernd normalem Druck.
- Goldlegierungen besitzen meist einen Schmelzbereich statt eines einzigen Schmelzpunkts.
- 333er-, 585er- und 750er-Gold können je nach Rezeptur schon deutlich unter 1.000 °C schmelzen.
- Für Gießen und Löten zählt der Liquidus- beziehungsweise Arbeitstemperaturbereich, nicht nur der Tabellenwert.
Wie hoch ist der Schmelzpunkt von reinem Gold?
Der Schmelzpunkt von nahezu reinem Gold liegt bei 1.064,18 °C. In der internationalen Temperaturskala entspricht das 1.337,33 K oder rund 1.947,5 °F. NIST verwendet den Erstarrungspunkt von Gold außerdem als einen besonders gut reproduzierbaren Referenzpunkt für hohe Temperaturen.
Gemeint ist der Übergang vom festen in den flüssigen Zustand bei einem bestimmten Druck. Bei Normaldruck beginnt ein reiner Goldkörper an diesem Punkt zu schmelzen und ist erst oberhalb davon vollständig flüssig. Beim Abkühlen läuft derselbe Vorgang umgekehrt ab, dann spricht man vom Erstarrungspunkt.
Für die Praxis ist die Zahl trotzdem keine magische Grenze. Ein Tiegel, ein Draht oder ein Barren erreicht nicht überall gleichzeitig dieselbe Temperatur. Wärmeverluste, die Größe des Werkstücks und die Messstelle können dazu führen, dass eine Schmelze trotz angezeigter 1.064 °C noch zäh ist.
Warum Schmuckgold einen Schmelzbereich besitzt
Reines Gold ist für Schmuck oft zu weich. Deshalb wird es mit Metallen wie Silber, Kupfer, Zink, Palladium oder Nickel gemischt. Diese Zusätze verändern nicht nur Härte und Farbe, sondern auch das Schmelzverhalten.
Eine solche Mischung nennt man Legierung. Sie besitzt häufig eine sogenannte Solidus-Temperatur, ab der die ersten flüssigen Bestandteile entstehen, und eine Liquidus-Temperatur, oberhalb derer die Legierung vollständig flüssig ist. Dazwischen liegt ein pastöser Mischbereich aus festen und flüssigen Anteilen.

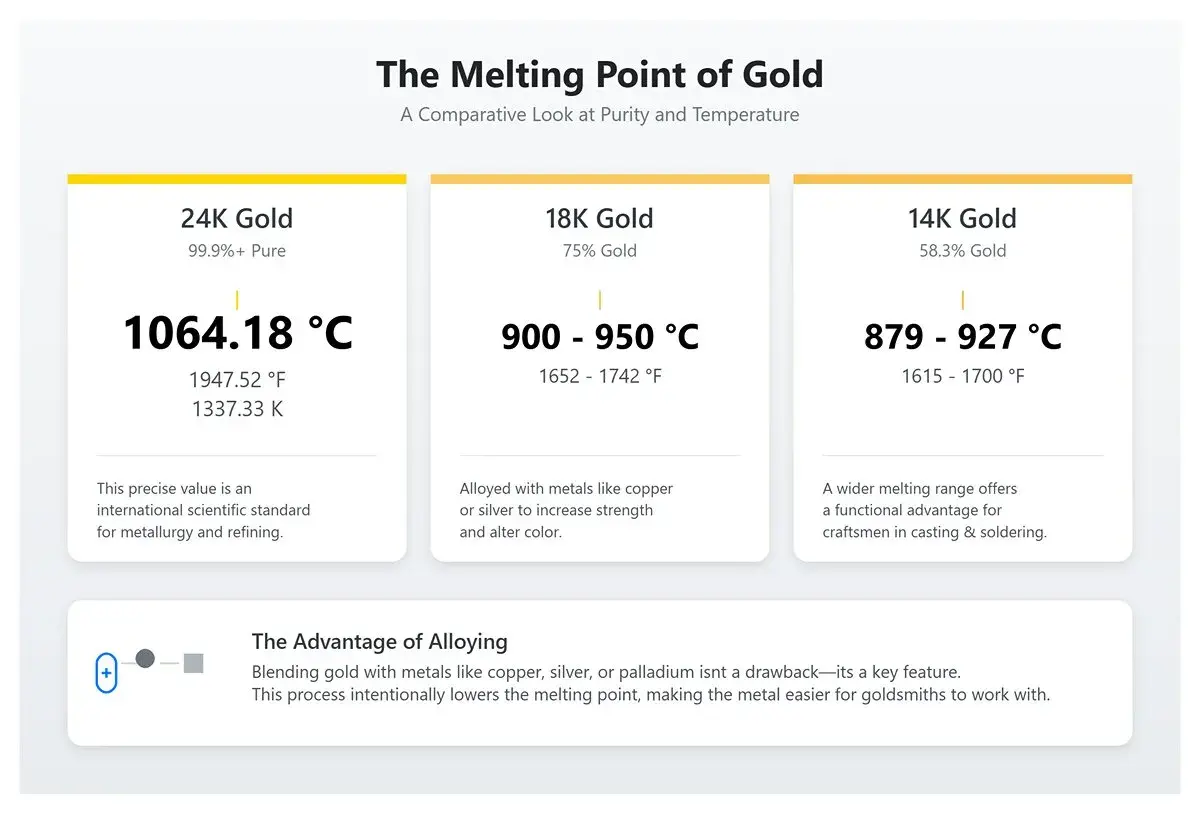

| Feingehalt | Goldanteil | Beispielhafter Schmelzbereich | Was davon abhängt |
|---|---|---|---|
| 333er Gold | 33,3 % | etwa 800 bis 1.000 °C | Farbe, Zusatzmetalle und konkrete Rezeptur |
| 585er Gold | 58,5 % | etwa 820 bis 940 °C | Gelbgold, Rotgold oder Weißgold |
| 750er Gold | 75,0 % | etwa 860 bis 980 °C | vor allem Silber-, Kupfer- und Palladiumanteil |
| 999er Gold | 99,9 % | nahe 1.064 °C | hohe Reinheit, geringere Legierungswirkung |
Die Bereiche in der Tabelle sind Orientierungswerte, keine universellen Vorgaben. Technische Datenblätter konkreter Schmucklegierungen zeigen, dass selbst zwei Sorten mit demselben Feingehalt deutlich unterschiedliche Temperaturen haben können. Eine Punze wie 585 sagt also viel über den Goldanteil, aber nicht genug über den exakten Schmelzbeginn.
Was beim Erhitzen auf Teilchenebene geschieht
Gold ist ein Metall mit einer regelmäßigen Kristallstruktur. Seine Atome sitzen im festen Zustand auf Gitterplätzen und werden durch die metallische Bindung zusammengehalten. Dabei teilen sich die Atome bewegliche Elektronen, die zur guten elektrischen und thermischen Leitfähigkeit beitragen.
Wird Gold erhitzt, schwingen die Atome immer stärker um ihre Plätze. Am Schmelzpunkt reicht die Wärmeenergie aus, um die regelmäßige Ordnung des Kristallgitters aufzuheben. Die Atome bleiben zwar chemisch Goldatome, können sich in der Flüssigkeit aber frei gegeneinander bewegen.
Das ist ein physikalischer Phasenübergang, keine chemische Zersetzung. Gold wird beim Schmelzen also nicht zu einem neuen Stoff. Genau diese Beständigkeit macht es für Recycling, Guss und viele historische technische Anwendungen interessant.
Welche Temperatur beim Gießen und Löten wirklich zählt
Beim Gießen reicht es nicht, nur den Schmelzpunkt aus einer Tabelle abzulesen. Die Schmelze muss ausreichend flüssig sein, damit sie eine Form vollständig ausfüllt. Deshalb liegt die tatsächliche Gießtemperatur meist über der Liquidus-Temperatur der jeweiligen Legierung.
Bei Schmucklegierungen können konkrete Gießtemperaturen beispielsweise im Bereich von ungefähr 1.000 bis 1.200 °C liegen. Der richtige Wert hängt von Legierung, Gussform, Werkstückgröße und Verfahren ab. Eine Induktionsanlage arbeitet dabei kontrollierter als eine einfache Flamme, weil sie Temperatur und Aufheizgeschwindigkeit besser überwachen kann.
Löten ist ein anderer Vorgang
Beim Hartlöten soll nicht das gesamte Schmuckstück schmelzen. Stattdessen verwendet man ein Goldlot mit niedrigerem Schmelzbereich, das in die vorbereitete Fuge fließt. Je nach Lot und Goldlegierung liegen typische Arbeitstemperaturen ungefähr zwischen 650 und 900 °C.
Ich halte es für einen häufigen Anfängerfehler, die Temperatur allein nach der Farbe der Flamme zu beurteilen. Entscheidend sind die Temperatur des Werkstücks, der gleichmäßige Wärmeeintrag und das technische Datenblatt des Lots. Zu starke oder zu lange Erwärmung kann Kanten abrunden, die Oberfläche verfärben oder empfindliche Steine beschädigen.
Lesen Sie auch: pH-Wert verstehen - Skala, Messung und typische Fehler
Sicherheit kommt vor der Versuchslust
Flüssiges Gold ist über 1.000 °C heiß und verursacht sofort schwere Verbrennungen. Auch feuchte Tiegel oder nasse Werkzeuge sind gefährlich, weil Wasser beim Kontakt mit der Schmelze schlagartig verdampfen und Metallspritzer auslösen kann.
Für solche Arbeiten braucht man einen geeigneten Tiegel, Schutzbrille, hitzefeste Schutzkleidung, eine feuerfeste Umgebung und ausreichende Belüftung. Das Einschmelzen von Schmuck in einer improvisierten Werkstatt oder mit einer Küchenflamme ist aus meiner Sicht keine vernünftige Abkürzung.
Wie Gold im Vergleich zu anderen Metallen abschneidet
Der Schmelzpunkt von Gold liegt im mittleren bis hohen Bereich, ist aber keineswegs der höchste unter den bekannten Metallen. Der Vergleich macht deutlich, warum Gold in Werkstätten besondere Ausrüstung verlangt, während Aluminium bereits mit wesentlich weniger Wärme flüssig wird.
| Metall | Schmelzpunkt bei Normaldruck | Praktische Einordnung |
|---|---|---|
| Aluminium | ca. 660 °C | deutlich leichter zu schmelzen |
| Silber | ca. 961,8 °C | etwas niedriger als Gold |
| Gold | 1.064,18 °C | hohe Temperatur für Schmuck- und Gussarbeiten |
| Kupfer | ca. 1.084,6 °C | ähnlicher Temperaturbereich wie Gold |
| Platin | ca. 1.768 °C | erfordert deutlich anspruchsvollere Technik |
Besonders interessant ist der Abstand zu Kupfer. Schon kleine Mengen Kupfer verändern die Eigenschaften von Goldlegierungen stark, obwohl beide reinen Metalle einen ähnlichen Schmelzpunkt haben. Für die Werkstatt zählt deshalb immer die gesamte Zusammensetzung und nicht nur der Name des Edelmetalls.
Die Zahl 1.064 °C richtig einordnen
Für reines Gold ist 1.064,18 °C der verlässliche Referenzwert. Bei einem Ring, einer Kette oder einem historischen Goldobjekt lässt sich daraus aber nicht automatisch die nötige Arbeitstemperatur ableiten, weil Feingehalt und Legierungsmetalle den Schmelzbereich verschieben.
Mein praktischer Rat lautet deshalb, zwischen reinem Element, Schmucklegierung, Lot und Gießtemperatur sauber zu unterscheiden. Wer diese vier Begriffe auseinanderhält, vermeidet die häufigste Fehlannahme: dass jedes goldfarbene oder goldhaltige Material bei exakt derselben Temperatur flüssig wird.
