Ein Stahlrohr kann jahrelang unauffällig aussehen und dennoch an wenigen feuchten Stellen erheblich an Material verlieren. Der kathodische Korrosionsschutz bremst diesen elektrochemischen Prozess, indem er das zu schützende Metall zur Kathode macht. Ich erkläre, wie das Verfahren chemisch funktioniert, wann Opferanoden oder Fremdstromanlagen sinnvoll sind, welche Bauteile sich schützen lassen und worauf es bei Planung, Messung und Wartung wirklich ankommt.
Die wichtigsten Fakten zum Schutz gegen elektrochemische Korrosion
- Prinzip: Das zu schützende Metall wird zur Kathode einer elektrochemischen Zelle.
- Verfahren: Üblich sind Opferanoden oder eine geregelte Fremdstromanode.
- Voraussetzung: Es braucht einen leitfähigen Elektrolyten wie feuchtes Erdreich, Süßwasser oder Meerwasser.
- Praxis: Beschichtungen reduzieren den Strombedarf, ersetzen die Schutzanlage aber nicht immer.
- Kontrolle: Nur regelmäßige Potential- und Strommessungen zeigen, ob der Schutz tatsächlich ausreicht.
Wie das Verfahren den Roststrom umleitet

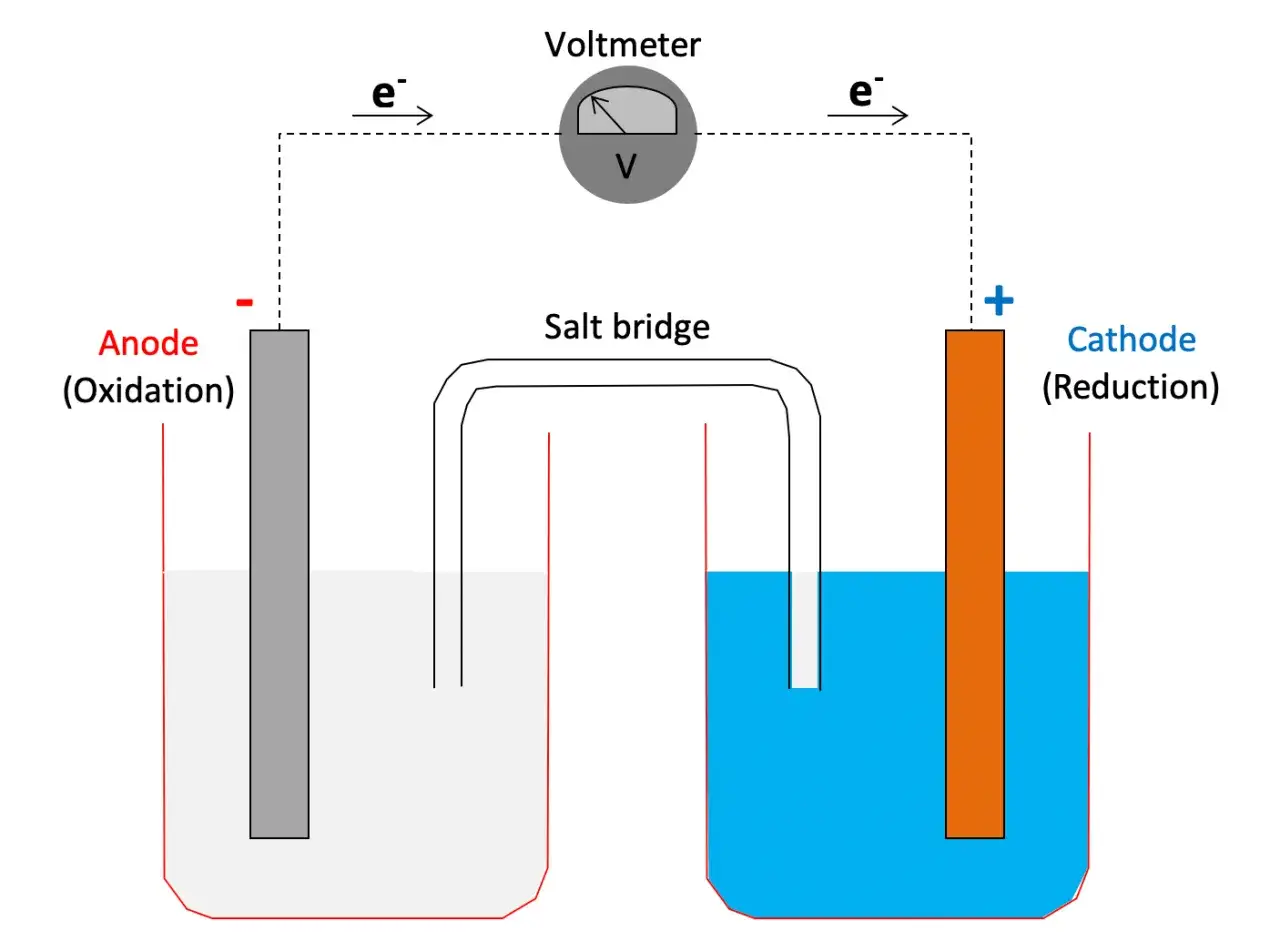

Korrosion ist keine rein optische Veränderung, sondern eine elektrochemische Reaktion. An einer anodischen Stelle gehen Metallatome in Lösung, bei Eisen etwa nach dem Schema Fe → Fe²⁺ + 2 e⁻. Die frei werdenden Elektronen fließen zu einer kathodischen Stelle, an der meist Sauerstoff und Wasser reduziert werden.
Genau hier setzt der Schutz an. Liefert eine externe Anode oder eine galvanisch arbeitende Schutzanode zusätzliche Elektronen, muss das zu schützende Bauteil deutlich weniger Metallatome oxidieren. Es wird elektrisch so polarisiert, dass die Korrosionsgeschwindigkeit auf ein technisch vernachlässigbares Maß sinkt.
Der Ausdruck „kathodisch“ beschreibt also nicht das Material der Anode, sondern die Rolle des Schutzobjekts. Das Rohr, der Tank oder der Bewehrungsstahl wird zur Kathode, während die separate Anode den anodischen Anteil der Reaktion übernimmt. Ohne leitfähige Verbindung im Elektrolyten funktioniert das Prinzip nicht.
Opferanode oder Fremdstromanlage
Bei der galvanischen Variante wird ein unedleres Metall direkt mit dem Schutzobjekt verbunden. Magnesium, Zink oder Aluminium geben Elektronen ab und werden dabei selbst verbraucht. Deshalb spricht man von einer Opferanode. Das System ist einfach und benötigt keine externe Stromversorgung, seine Leistung hängt aber stark vom Medium und von der Größe der zu schützenden Fläche ab.
Eine Fremdstromanlage arbeitet mit einem Gleichrichter oder einer anderen Gleichstromquelle. Eine vergleichsweise beständige Anode gibt den Strom an den Elektrolyten ab, während Mess- und Regeleinrichtungen das Potential des Schutzobjekts überwachen. Ich halte diese Lösung vor allem bei großen Anlagen für überlegen, weil sich der Schutzstrom gezielt einstellen und an wechselnde Betriebsbedingungen anpassen lässt.
| Merkmal | Opferanode | Fremdstromanlage |
|---|---|---|
| Stromversorgung | Keine externe Versorgung erforderlich | Gleichstromquelle und Regelung nötig |
| Steuerbarkeit | Begrenzt, abhängig von Anode und Elektrolyt | Hoch, Schutzstrom kann angepasst werden |
| Typische Anwendung | Warmwasserspeicher, kleinere Tanks, Schiffsteile | Rohrleitungen, große Tanks, Hafenanlagen, Stahlbeton |
| Wartung | Anode regelmäßig auf Verbrauch prüfen | Messung, Regelgerät, Kabel und Anoden überwachen |
| Hauptrisiko | Anode erschöpft sich unbemerkt | Über- oder Unterpolarisierung bei falscher Einstellung |
Für Süßwasserbereiter ist Magnesium häufig zweckmäßig, während Zink- und Aluminiumlegierungen besonders im maritimen Bereich vorkommen. Das ist keine starre Zuordnung. Wasserchemie, Temperatur, Leitfähigkeit und Beschichtung entscheiden darüber, welche Anode tatsächlich passt.
Wo der kathodische Schutz besonders viel bringt
Bei erdverlegten Stahlrohrleitungen gehört das Verfahren zu den wichtigsten ergänzenden Maßnahmen neben einer äußeren Beschichtung. Die Beschichtung trennt den Stahl vom Boden, während die Schutzanlage kleine Fehlstellen elektrisch absichert. Für metallene Anlagen in Böden, Oberflächenwasser und Grundwasser beschreibt DIN EN 12954 die allgemeinen Grundsätze für Planung und Management.
Auch Schiffsrümpfe, Offshore-Bauteile, Lagertanks und Wärmetauscher profitieren davon. Im Meerwasser ist der Elektrolyt gut leitfähig, gleichzeitig ist die Belastung durch Salz, Sauerstoff und unterschiedliche Metalle hoch. Gerade bei großen Flächen ist eine geregelte Anlage oft wirtschaftlicher als eine sehr große Menge regelmäßig zu ersetzender Opferanoden.

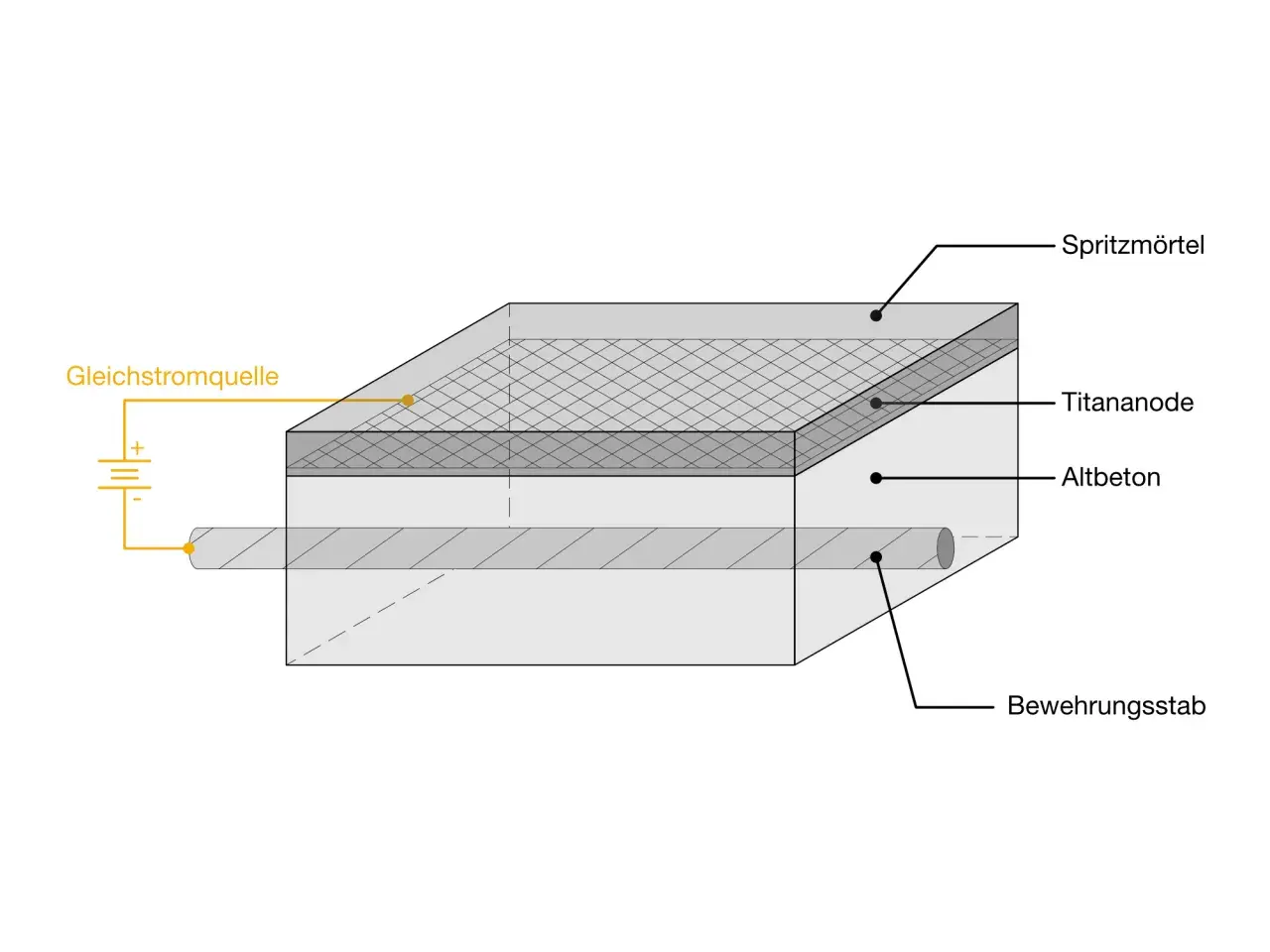

Ein Sonderfall ist Stahlbeton. Chloride oder die Carbonatisierung können die passive Schutzschicht des Bewehrungsstahls zerstören. Mit eingebetteten oder auf der Oberfläche angeordneten Anoden lässt sich der Bewehrungsstahl wieder in einen ausreichend geschützten elektrochemischen Zustand bringen. Für diesen Anwendungsbereich ist DIN EN ISO 12696 die maßgebliche Norm.
Ich sehe den größten praktischen Vorteil dort, wo eine vollständige Freilegung oder ein Austausch der Konstruktion unverhältnismäßig teuer wäre. Das Verfahren stoppt jedoch keinen bereits verlorenen Querschnitt und ersetzt keine statische Bewertung. Es verlangsamt die weitere Schädigung, sofern die Anlage richtig ausgelegt und überwacht wird.
Planung und Überwachung entscheiden über den Erfolg
Am Anfang steht die Untersuchung des Schutzobjekts. Dabei interessieren unter anderem Material, Oberfläche, Beschichtung, Elektrolyt, elektrische Trennstellen und mögliche Fremdströme. Bei einer Pipeline muss zusätzlich geklärt werden, ob benachbarte Leitungen oder Erdungssysteme den Schutzstrom aufnehmen.
Danach wird der erforderliche Schutzstrom berechnet. Eine intakte Beschichtung senkt den Strombedarf deutlich, während blanker Stahl, beschädigte Stellen und wechselnde Bodenverhältnisse wesentlich mehr Leistung verlangen können. Eine pauschale Dimensionierung nach Rohrlänge oder Tankvolumen ist deshalb fachlich riskant.
Lesen Sie auch: pH-Wert verstehen - Skala, Messung und typische Fehler
Welche Messungen dazugehören
Gemessen werden je nach Anlage das Metall-Elektrolyt-Potential, der abgegebene Strom und die Verteilung des Schutzes. Dafür kommen Referenzelektroden zum Einsatz, die eine stabile Vergleichsspannung liefern. Die Messmethoden sind in DIN EN 13509 beschrieben, die DIN Media weiterhin als aktuelle Norm führt.
Besonders wichtig ist die Unterscheidung zwischen einem Messwert unter Strom und einem möglichst frei von ohmschen Spannungsabfällen bestimmten Potential. Ein scheinbar guter Wert kann sonst durch den sogenannten IR-Abfall verfälscht sein. Bei kritischen Anlagen gehören daher dokumentierte Abschaltmessungen, Kontrollpunkte und Trendaufzeichnungen zur Qualitätssicherung.
Eine Fremdstromanode sollte nicht einfach auf maximale Leistung gestellt werden. Zu wenig Strom schützt unzureichend, zu viel Strom kann Beschichtungen schädigen, Wasserstoffentwicklung fördern oder bei verbundenen Fremdmetallen neue Probleme erzeugen. Die Regelung muss zur Anlage passen und von qualifiziertem Personal eingestellt werden.
Typische Fehler und die Grenzen der Methode
Der häufigste Fehler ist die Annahme, eine Anode müsse nur irgendwo in der Nähe montiert werden. Entscheidend sind elektrische Kontinuität, Anordnung und Stromverteilung. Ein gut geschützter Bereich neben einer unterversorgten Stelle bedeutet nicht, dass die Gesamtanlage funktioniert.
- Eine verbrauchte Opferanode wird nicht rechtzeitig ersetzt.
- Beschädigte Kabel oder Isolierstücke bleiben unbemerkt.
- Fremdströme aus Gleichstrombahnen oder Industrieanlagen werden übersehen.
- Ein universeller Potentialgrenzwert wird ohne passende Referenzelektrode übernommen.
- Die Schutzanlage wird als Ersatz für eine schlechte Beschichtung betrachtet.
Auch chemisch hat das Verfahren klare Grenzen. Es schützt nur Flächen, die elektrisch mit dem System verbunden und vom Elektrolyten erreichbar sind. Stark abgeschirmte Spalte, schlecht kontaktierte Bauteile und nicht leitende Beschichtungen können die Stromverteilung behindern.
Bei Stahlbeton muss außerdem die Leitfähigkeit des Betons ausreichen. Trockener oder stark geschädigter Beton kann den Stromfluss erschweren. Ich würde deshalb nie allein anhand eines sichtbaren Rostflecks über die Methode entscheiden, sondern immer Schadensbild, Chloridverteilung, Feuchte und Zustand der Bewehrung zusammen betrachten.
Was bei der Auswahl am Ende wirklich zählt
Für kleine, überschaubare und gut zugängliche Bauteile ist eine Opferanode oft die pragmatischste Lösung. Sie arbeitet leise und ohne Regelgerät, verlangt aber eine verlässliche Kontrolle des Verbrauchs. Bei großen, wechselnd belasteten oder besonders wichtigen Anlagen spricht mehr für Fremdstrom mit Referenzelektroden und automatischer Überwachung.
Bei Rohrleitungen sollte die Entscheidung gemeinsam mit Beschichtung, Isolierstellen und Fremdstromschutz getroffen werden. Für Onshore-Pipelines enthält ISO 15589-1:2026 Anforderungen und Empfehlungen zu Voruntersuchung, Auslegung, Inbetriebnahme, Betrieb, Inspektion und Wartung. Die Norm ist deshalb eine gute Orientierung für professionelle Projekte, ersetzt aber keine objektspezifische Planung.
Mein praktischer Rat lautet, den Schutz nicht nach der Größe der Anode oder der Leistung des Gleichrichters zu beurteilen. Entscheidend ist, ob das gesamte Bauteil nachweisbar im richtigen elektrochemischen Bereich gehalten wird und ob dieser Zustand über Jahre dokumentiert bleibt. Dann wird aus einer einfachen Idee der Chemie ein belastbares technisches System.
